Измерители-регуляторы универсальные шестиканальные ТРМ136

Назначение

Измерители-регуляторы универсальные шестиканальные ТРМ136 (в дальнейшем по тексту именуемые «приборы»), предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в сигналы напряжения или силы постоянного тока.

Описание

Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин.

Измеренный сигнал преобразуется в соответствии c настройками прибора, отображается на цифровом индикаторе прибора и может передаваться по интерфейсу RS-485 на компьютер. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки для управления прибором. В зависимости от конструктивного исполнения корпуса клеммы для внешнего подключения расположены либо на задней, либо на боковой панели прибора.

Приборы изготавливаются в нескольких вариантах исполнений, отличающихся друг от друга типом встроенных выходных устройств и конструктивным исполнением корпуса.

Выходными сигналами приборов являются: состояния контактов электромагнитных реле, симисторных ключей, транзисторных ключей, унифицированные сигналы тока или напряжения постоянного тока.

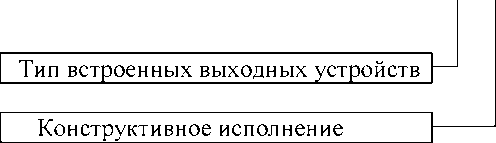

Информация об исполнении прибора указана в структуре условного обозначения следующим образом:

ТРМ136- Х. Х

Типы встроенных выходных устройств:

- Р     - реле электромагнитное;

- К - оптопара транзисторная n-p-n- типа;

- С     - оптопара симисторная;

- И     - цифроаналоговый преобразователь «параметр - ток 4...20 мА»;

- У     - цифроаналоговый преобразователь «параметр - напряжение 0...10 В»;

- Т - выход для управления внешним твердотельным реле.

Конструктивное исполнение

- отсутствует    - корпус для щитового крепления «Щ4»

- Щ7        - корпус для щитового крепления «Щ7».

Фотографии общего вида приборов представлены на рисунках 1 и 2.

Рис.1 Общий вид приборов в корпусе «Щ4»

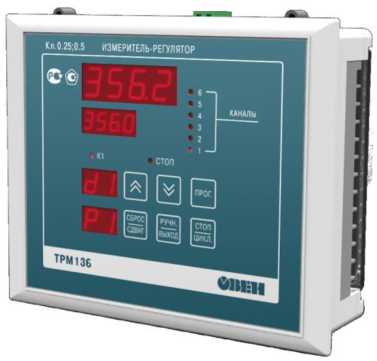

Рис.2 Общий вид приборов в корпусе «Щ7»

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из встроенной в корпус средства измерений «Измерители-регуляторы универсальные шестиканальные ТРМ136» части ПО;

Для функционирования модулей необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано.

Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Технические характеристики

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей и значение единицы младшего разряда приведены в таблице 2:

Таблица 2

Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров приборов, вызванной изменением температуры окружающего воздуха от (20 ± 5) °С (нормальные условия) до от плюс 1 или от (20 ± 5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не превышает 0,5 предела допускаемой основной приведенной погрешности.

Пределы допускаемой основной приведённой погрешности преобразования выходных сигналов цифро-аналогового преобразователя (ЦАП) «параметр - ток» или «параметр - напряжение», %:.........................................................................±0,5

Пределы допускаемой дополнительной приведенной погрешности преобразования выходных сигналов ЦАП, вызванной изменением температуры окружающего воздуха от (20 ± 5) °С (нормальные условия) до от плюс 1 или от (20 ± 5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не должны превышать 0,5 предела допускаемой основной приведенной погрешности преобразования.

Время установления рабочего режима прибора после включения напряжения питания должно быть не более 20 мин при работе с термоэлектрическими преобразователями и не более 5 мин при работе с остальными типами входных сигналов.

Габаритные размеры корпуса, мм:

- Щ4: .......................................................................................96x96x145;

- Щ7: ....................................................................................169x138x50,5

Напряжение питания переменного тока, В........................................от 90 до 264

Частота питающего напряжения, Гц..................................................от 47 до 63

Нормальные условия эксплуатации:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °С ...............................................20 ± 5

- относительная влажность воздуха, %.......................................................................до 80

- атмосферное давление, кПа.....................................................от 84,0 до 106,7

Рабочие условия эксплуатации:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °С...........................от плюс 1 до плюс 50

- относительная влажность воздуха, %.......................................до 80 без конденсации

(при температуре до плюс 25 °С)

- атмосферное давление, кПа....................................................от 84,0 до 106,7

В соответствие с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP54 со стороны передней.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Средняя наработка на отказ, не менее, ч..................................................100000

Средний срок службы, не менее, лет............................................................10

Знак утверждения типа

наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибора входят:

- Измеритель - регулятор универсальный шестиканальный ТРМ136

1 шт.

1 экз.

1 экз.

1 экз.

по требованию заказчика.

- Паспорт

- Руководство по эксплуатации

- Гарантийный талон

- Методика поверки

Сведения о методах измерений

приведены в соответствующих разделах Руководства по эксплуатации КУВФ.421214.007РЭ.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры производства ООО «ПО «ОВЕН». Методика поверки»;

ТУ 4217-038-46526536-2012 «Измерители-регуляторы универсальные шестиканальные ТРМ136. Технические условия».
