Комплект поверочный FDA12
| Номер в ГРСИ РФ: | 52372-13 |
|---|---|
| Производитель / заявитель: | Фирма "Vaisala Oy", Финляндия |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52372-13 | ||||||
| Наименование | Комплект поверочный | ||||||
| Модель | FDA12 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0ab52f02-09fb-534b-902c-102c20d39532 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Финляндия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1 п. 17 от 09.01.2013 |
Производитель / Заявитель
Фирма "Vaisala Oyj", ФИНЛЯНДИЯ
Финляндия
Поверка
| Методика поверки / информация о поверке | МП 2551-0091-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52372-13: Описание типа
2013-52372-13.pdf
|
Скачать | 95.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплект поверочный FDA12 предназначен для измерения коэффициента ослабления и для поверки нефелометров FD12/FD12P.
Описание
Принцип действия комплекта поверочного FDA12 основан на имитации ослабления светового потока в атмосфере посредством матовой пластины.
Комплект поверочный FDA12 состоит из двух матовых стеклянных пластин с держателем, заглушки, держатель и скобы. Комплект устанавливается на кронштейн нефелометров FD12/FD12P, таким образом, чтобы световой поток от излучателя попадал в центр матовых стеклянных пластин.
Матовые стеклянные пластины - плоскопараллельные пластины, предназначенные для ослабления светового потока.
Заглушка - непрозрачная цилиндрическая вставка, изготовленная из пластика и предназначенная для блокирования светового потока.
При проведении поверки матовые стеклянные пластины помещаются в рабочую зону между излучателем и приемником. Световой поток ослабляется посредством матовой стеклянной пластины на известную величину, которая характеризует измеряемую МОД.

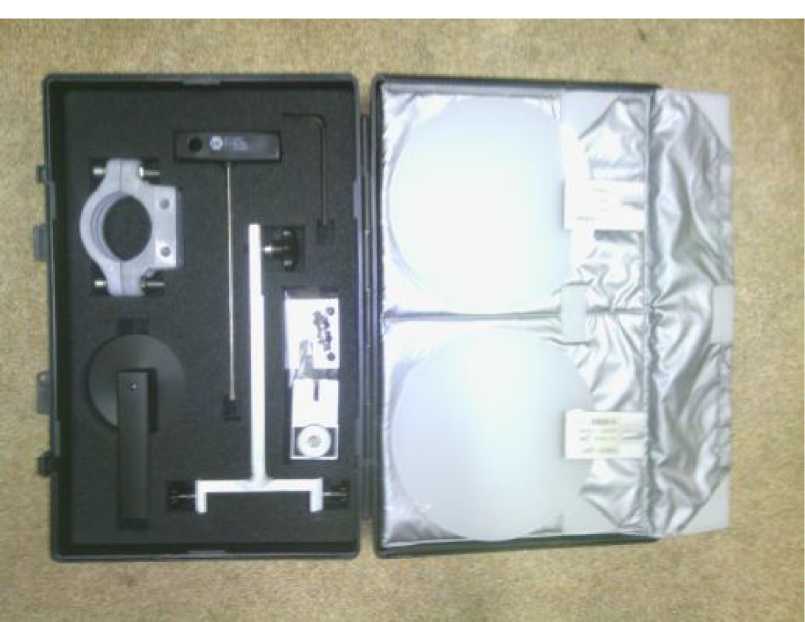

Рис.1 Комплект поверочный FDA12.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значения характеристики | ||
|
Значения показателя ослабления, м-1 |
0,3; 0,01; 0,00006 | ||
|
Пределы допускаемой относительной погрешности значений показателя ослабления,% |
±3 | ||
|
Значения эквивалентной МОД, м |
10, 30, 50000 | ||
|
Пределы допускаемой относительной погрешности значений эквивалентной МОД,% |
±3 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
|
Срок службы, лет |
10 | ||
|
Г абаритные размеры, масса |
диаметр, мм |
толщина, мм |
масса, кг |
|
Матовые стеклянные пластины |
180 |
5 |
0,350 |
|
Заглушка |
68 |
25 |
0,100 |
|
Условия эксплуатации - температура воздуха,оС; - относительная влажность воздуха,%; - атмосферное давление, гПа |
10 - 30 30 - 60 800 - 1100 | ||
Знак утверждения типа
наносится на титульный лист формуляра типографским методом и на держатель, способом гравировки.
Комплектность
1. Комплект поверочный FDA12 1 комп.
2. Формуляр 1 шт.
3. Методика поверки МП 2551-0091-2012 1 шт.
Поверка
осуществляется по документу МП 2551-0091-2012 «Комплект поверочный FDA12» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 02.07.2012 г.
Перечень эталонов, применяемых при поверке:
-Нефелометр FD12 (заводской номер R16110), диапазон от 10 м до 50000 м, Д±2%.
Сведения о методах измерений
приведены в формуляре «Комплект поверочный FDA12».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
3. Техническая документация фирмы «Vaisala Oyj», Финляндия.
Рекомендации к применению
- осуществление деятельности в области гидрометеорологии.
