Тестеры электрических установок Fluke 1652C, Fluke 1653B, Fluke 1654B
| Номер в ГРСИ РФ: | 52394-13 |
|---|---|
| Производитель / заявитель: | Фирма "Fluke Corporation", США |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52394-13 |
| Действует | по 17.01.2018 |
| Наименование | Тестеры электрических установок |
| Модель | Fluke 1652C, Fluke 1653B, Fluke 1654B |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7ce2cc94-78fb-e15a-d4f3-d0764a5c7299 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 17.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 18 п. 24 от 17.01.2013 |
Производитель / Заявитель
Фирма "Fluke Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 52394-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2398
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2381 (99%) |
| Неуспешных поверок (СИ непригодно) | 17 (1 %) |
| Актуальность информации | 09.10.2026 |
Поверители
Скачать
|
52394-13: Описание типа
2013-52394-13.pdf
|
Скачать | 338.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Тестеры электрических установок Fluke 1652C, Fluke 1653B, Fluke 1654B (далее - тестеры) предназначены для измерения и проверки следующих характеристик: напряжения и частоты переменного тока, сопротивления электрической цепи, сопротивления изоляции и заземления, тока размыкания и времени размыкания устройства защитного отключения (далее -УЗО), последовательности фаз.
Описание
Конструктивно тестер выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный цифровой прибор. Внешний вид тестера представлен на рисунке 1.

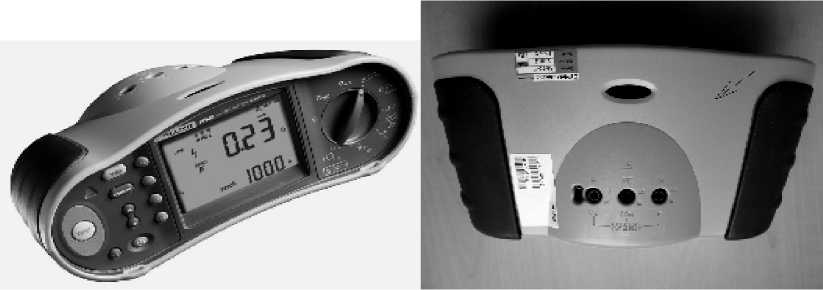

Рисунок 1 - Внешний вид тестеров электрических установок Fluke 1654B в разных ракурсах и при разных масштабах. Стрелкой показано место нанесения знака утвержде-
ния типа на верхнюю поверхность корпуса.
Принцип действия тестера основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.
На передней панели измерителя расположены: жидкокристаллический дисплей, четыре разъёма для подключения соединительных проводов, клавиши управления, а также переключатель режимов работы.
Схема пломбирования тестера от несанкционированного доступа показана на рисунке 2.

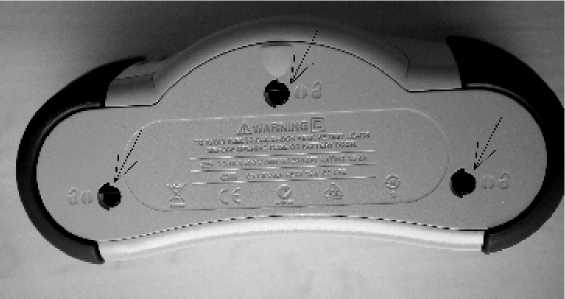

Рисунок 2 - Пломбы для защиты от несанкционированного доступа на задней поверхности тестера
Программное обеспечение
Программное обеспечение тестеров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения тестеров электрических установок Fluke 1652C, Fluke 1653B, Fluke 1654B представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения тестеров электрических установок Fluke 1652C, Fluke 1653B, Fluke 1654B
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для тестеров электрических установок Fluke 1652C, Fluke 1653B, Fluke 1654B |
Fluke 1652-1654 Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 соответствует уровню «A».
Технические характеристики
Основные метрологические и технические характеристики тестеров приведены в таблицах 2 - 8.
Таблица 2 - Измерение напряжения переменного тока частотой 50 - 60 Гц
|
Диапазон, В |
Пределы допускаемой основной погрешности |
|
От 0 до 500 |
± (0,008 измер. + 0,3 В) |
|
^^измер. - показания тестера | |
Таблица 3 - Измерение электрического сопротивления при проверке целостности цепи
|
Предел измерений, Ом (автоматическая настройка) |
Пределы допускаемой основной погрешности |
|
20,00 |
± (0,015 Rизмер. + 0,03 Ом) |
|
200,0 |
± (0,015 Rизмер. + 0,3 Ом) |
|
2000 |
± (0,015 Rизмер. + 3 Ом) |
|
RroMep. - показания тестера | |
Таблица 4 - Измерение сопротивления изоляции
|
Испытательное напряжение, В |
Диапазон измерений, МОм |
Пределы допускаемой основной погрешности |
|
501 |
от 0,01 до 50,00 |
± (0,03 Кизмер. + 0,03 МОм) |
|
1001 |
от 0,10 до 20,00 |
± (0,03 Кизмер. + 0,03 МОм) |
|
1001 |
от 20,0 до 100,0 |
± (0,03 Кизмер. + 0,3 МОм) |
|
250 |
от 0,1 до 200,0 |
± (0,015 Кизмер. + 0,3 МОм) |
|
500 |
от 0,1 до 200,0 |
± (0,015 Кизмер. + 0,3 МОм) |
|
500 |
от 200 до 500 |
± 0,1 К^измер. |
|
1000 |
от 0,1 до 200,0 |
± (0,015 Кизмер. + 0,3 МОм) |
|
1000 |
от 200 до 1000 |
± 0,1 Кизмер. |
|
1 - только модели Fluke 1653B и Fluke 1654B Кизмер. - показания тестера | ||
Таблица 5 - Измерение полного сопротивления контура, т.е. сопротивления между фазным проводом и проводом заземления или нейтральным проводом, при разных режимах испытательного тока
|
Предел измерений, Ом |
Пределы допускаемой основной погрешности |
|
10 Ом |
При токе выше рубежа срабатывания УЗО ± (0,02 R измер. + 0,015 Ом) |
|
20 Ом |
При токе ниже рубежа срабатывания УЗО ± (0,03 R измер. + 0,06 Ом) При токе выше рубежа срабатывания УЗО ± (0,02 R измер. + 0,04 Ом) |
|
200 Ом |
При токе ниже рубежа срабатывания УЗО ± 0,03 R измер. При токе выше рубежа срабатывания УЗО ± 0,02 R измер. |
|
2000 Ом |
При токе ниже и выше рубежа срабатывания УЗО ± 0,06 R измер. |
|
Кизмер. - показания тестера | |
Таблица 6 - Измерение сопротивления заземления (только модели 1653B и Fluke 1654B)_____________
|
Предел измерений, Ом |
Пределы допускаемой основной погрешности |
|
200,0 |
± (0,02 Кизмер. + 0,5 Ом) |
|
2000 |
± (0,035 Кизмер. + 10 Ом) |
|
Кизмер. - показания тестера | |
Таблица 7 - Измерение времени размыкания УЗО
|
Диапазон измерений, мс |
Пределы допускаемой основной погрешности |
|
От 50 до 2000 |
± (0,01 Тизмер. + 1 мс) |
|
Тизмер. - показания тестера | |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С Температура хранения, °С |
от -10 до + 40 от -10 до + 60; в течение не более 100 часов допускается хранение при температуре до - 40 °С |
|
В пределах рабочего диапазона для температур менее 18 °С и более 28 °С допускаемые погрешности увеличиваются на: 0,1 х P/1 °С, где P - допускаемая погрешность при температуре от 18 °С до 28 °С. | |
|
Максимально допускаемая относительная влажность |
80 % при температуре от 10 до 35 °С, 70% от 35 до 40 °С |
|
Габаритные размеры (длина х ширина х высота), мм |
100 х 250 х 125 |
|
Масса (не более), кг |
1,3 |
|
Источник питания |
Элементы АА, 6 штук |
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на верхнюю поверхность корпуса тестера в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят:
тестер - 1 шт.;
измерительные провода, щупы и наконечники - 1 компл.;
инфракрасный адаптер (только Fluke 1653B и Fluke 1654B) - 1 шт.;
нулевой адаптер - 1 шт.;
футляр с ремнем для переноски - 1 шт;
компакт-диск с руководством пользователя - 1 шт.;
техническая документация - 1 компл;
методика поверки - 1 экз.
Поверка
осуществляется в соответствии с документом МП 52394-13: «Тестеры электрических установок Fluke 1652C, Fluke 1653B, Fluke 1654B. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 г.
Основное оборудование, необходимое для поверки:
Калибратор универсальный Fluke 5520A. Диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 - 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 - 1100 МОм, пределы допускаемой погрешности: ± 0,0028 %.
- Магазин сопротивления Р40101. Номинальные значения сопротивления постоянному и переменному току трех ступеней многозначной меры (магазина сопротивлений) составляют 10 кОм, 100 кОм, 1 МОм; класс точности 0,05.
- Мера электрического сопротивления Р 4033, номинальное сопротивление 100 МОм, класс точности 0,05.
- Мера электрического сопротивления Р 4030 - М1, номинальное сопротивление 1 ГОм, класс точности 0,05.
Сведения о методах измерений
Тестеры электрических установок Fluke 1652C, Fluke 1653B, Fluke 1654B. Руководство пользователя.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
