Трансформаторы тока IWZO
| Номер в ГРСИ РФ: | 52398-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ZWAR", Польша |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52398-13 | ||||||
| Наименование | Трансформаторы тока | ||||||
| Модель | IWZO | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d0b53b1a-9751-097e-8b6a-6396684d3622 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Польша |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 18 п. 29 от 17.01.2013 |
Производитель / Заявитель
Фирма "ZWAR", ПОЛЬША
Польша
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52398-13: Описание типа
2013-52398-13.pdf
|
Скачать | 93.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока IWZO (далее по тексту — трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электроустановках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства и другие электроустановки и являются комплектующими изделиями.
Описание
Трансформаторы IWZO по типу конструкции являются шинными, в качестве первичной обмотки используется токопроводящая шина, проходящая через внутреннее окно трансформатора. Вторичная обмотка намотана на тороидальный магнитопровод и залита эпоксидным компаундом, формирующим корпус трансформатора и обеспечивающим электрическую изоляцию обмоток на полное рабочее напряжение. Выводы вторичной обмотки расположены на корпусе трансформатора. На трансформатора имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Внешний вид трансформатора представлен на рисунке 1.
Место нанесения

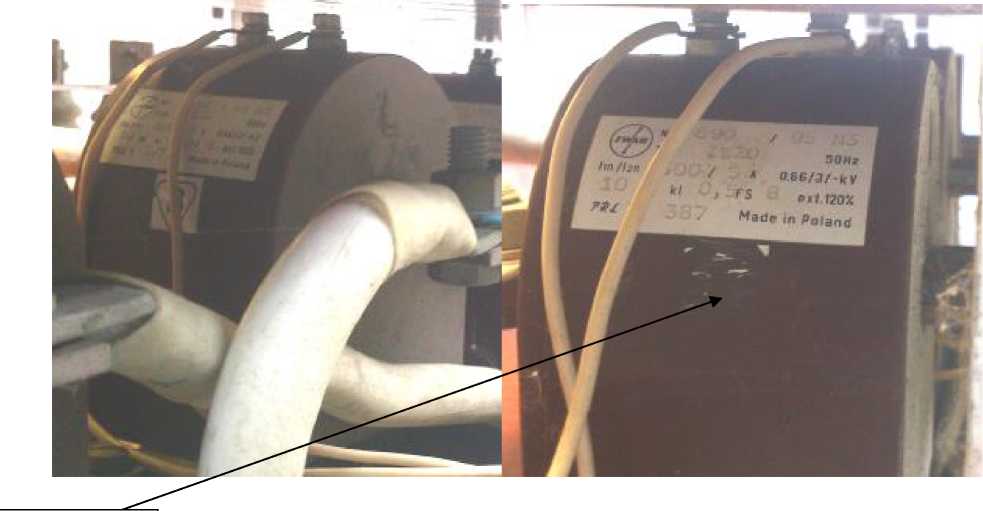

Рисунок 1 - Фотография внешнего вида трансформаторов IWZO
знака поверки
Технические характеристики | |
|
Номинальное напряжение, кВ |
0,66; 3 |
|
Наибольшее рабочее напряжение, кВ |
0,72; 3,6 |
|
Номинальная частота, Гц |
50 |
|
Номинальный первичный ток, А |
300 |
|
Номинальный вторичный ток, А |
5 |
|
Класс точности вторичной обмотки Номинальная вторичная нагрузка вторичной обмотки |
0,5 |
|
при cosф = 0,8 , В^А Номинальный коэффициент безопасности приборов |
10 |
|
вторичной обмотки, не более Габаритные размеры, мм, не более |
8 |
|
(длинна х ширина х высота) |
130 х 110 х 160 |
|
Масса, кг, не более |
5 |
|
Климатическое исполнение по ГОСТ 15150 |
У, категории размещения 3 |
Условия эксплуатации:
- высота над уровнем моря, м, не более 1000;
- верхнее рабочее и эффективное значение температуры окружающего воздуха соответственно 45 оС; нижнее рабочее значение минус 50 оС.
Знак утверждения типа
наносится на корпус трансформатора - методом наклейки этикетки и на Паспорт печатным способом.
Комплектность
|
№ п.п. |
Наименование |
Количество |
|
1 |
Трансформатор тока IWZO |
3 шт Зав №№:690/95; 598/95; 577/95. |
|
2 |
Паспорт |
3 экз |
Поверка
осуществляется по ГОСТ 8.217 - 2003 "ГСИ. Трансформаторы тока. Методика поверки", с использованием средств измерений согласно его приложению Б.
Сведения о методах измерений
ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия»
Нормативные документы
1. ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки».
3. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
4. Техническая документация фирмы «ZWAR», Польша.
Рекомендации к применению
- осуществлении торговли и товарообменных операций.
