Антенны рупорные широкополосные BBHA 9170
| Номер в ГРСИ РФ: | 52418-13 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | Фирма "Schwarzbeck Mess-Elektronik OHG", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52418-13 |
| Действует | по 08.12.2027 |
| Наименование | Антенны рупорные широкополосные |
| Модель | BBHA 9170 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c9bd85c3-3995-1f75-606e-00c2483f3fb0 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Примечание | 26.06.2013 Внесены изменения в описание типа |
| Информация о сертификате | |
| Срок действия сертификата | 17.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 654 п. 01 от 26.06.2013Приказ 18 п. 49 от 17.01.2013 |
Производитель / Заявитель
Фирма "Schwarzbeck Mess-Elektronik OHG", Германия
Германия
Поверка
| Методика поверки / информация о поверке | МП 52418-13 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 162 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52418-13: Описание типа
2017-52418-13.pdf
|
Скачать | 95.7 КБ | |
|
52418-13: Методика поверки
2022-mp52418-13.pdf
|
Скачать | 138.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Антенны рупорные широкополосные BBHA 9170 (далее по тексту - антенны) предназначены для измерений характеристик электромагнитных полей в диапазоне частот от 15 до 40 ГГц.
Описание
Конструктивно антенна имеет строение на основе пирамидального рупора с излучающим раскрывом прямоугольного сечения. К волноводному входу рупора пристыкован широкополосный коаксиально-волноводный переход с коаксиальным соединителем типа SMA розетка по ГОСТ РВ 51914-2002. Антенна вставлена в пластиковый корпус, выполняющий защитные функции и обеспечивающий удобство установки антенны. Для монтажа антенны в пластиковом корпусе имеются отверстия с резьбой 1/2" и 1/4".
Принцип действия антенны основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Для измерений характеристик электромагнитных полей антенна подключается ко входу приемного измерительного устройства. Для возбуждения электромагнитного поля с нормированными значениями плотности потока энергии антенна подключаются ко выходу генератора сигналов СВЧ.

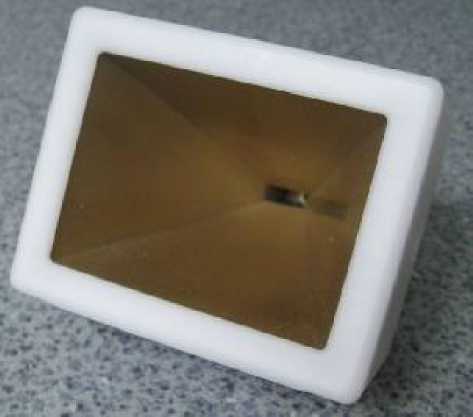

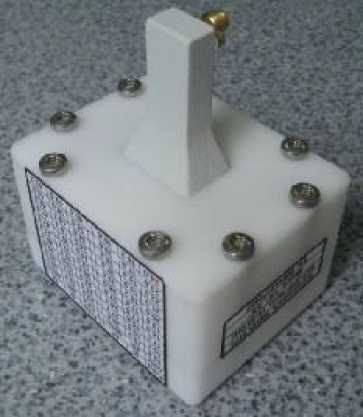

Внешний вид антенны приведен на рисунке 1.

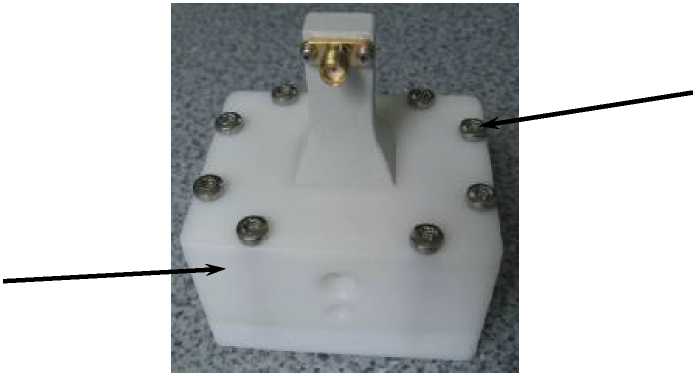

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 1
**
*
Рисунок 2
Примечания.
* - место пломбировки от несанкционированного доступа;
* * - место для нанесения наклеек.
Технические характеристики
Метрологические и технические характеристики антенн приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
от 15 до 40 |
|
КСВН, не более |
2 |
|
Коэффициент усиления, дБ |
от 15 до 20 |
|
Пределы допускаемой относительной погрешности коэффициента усиления, дБ |
± 2,0 |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
86 х 75 х 60 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. |
от минус 10 до 40 до 80 от 720 до 780 |
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель антенн в виде наклейки.
Комплектность
Комплект поставки включает:
- антенна рупорная широкополосная BBHA 9170 - 1 шт.;
- методика поверки - 1 шт;
- эксплуатационная документация - 1 к-т.
Поверка
осуществляется по документу МП 52418-13 «Инструкция. Антенны рупорные широкополосные BBHA 9170 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.09.2012 г.
Лист № 3
Всего листов 3 Основные средства поверки:
- анализатор цепей E8363C, (рег. № 37176-08), диапазон рабочих частот от 0,01 до
40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1-10-6, уровень гармонических составляющих в выходном сигнале не более минус 20 дБ, диапазон мощности выходного сигнала от минус 87 до 2 дБмВт, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 75 до 15 дБ -± 1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ - ± 1 дБ;
- комплект антенный измерительный АИК 1-40А/03, (рег. № 36492-07), диапазон рабочих частот от 12,4 до 40 ГГц, КСВН не более 1,5, коэффициент усиления не менее 25 дБ.
Сведения о методах измерений
Антенны рупорные широкополосные BBHA 9170. Руководство по эксплуатации.
Нормативные документы
ГОСТ РВ 51914-2002 «Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
