Модули измерительные STI300

Назначение

Модули измерительные STI300 (далее - модули) предназначены для измерений частоты вращения валов различных агрегатов.

Описание

Принцип действия модулей основан на аналого-цифровом преобразовании электрических сигналов в цифровой код.

Модули предназначены для работы с датчиками скорости при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации. Модуль обеспечивает питание подключаемых к нему измерительных датчиков.

Конструктивно модули выполнены в виде печатной платы и предназначены для установки в контроллер, который размещается в шкафу управления. На лицевой панели корпуса расположены разъемы для внешних подключений и индикаторы.

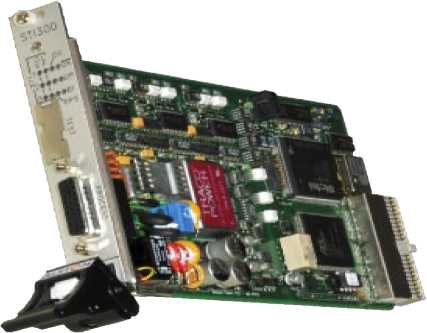

Внешний вид модулей измерительных STI300 представлен на рисунке 1.

Рисунок 1. Общий вид модулей измерительных STI300.

Программное обеспечение

Программное обеспечение контроллеров недоступно для изменения без разборки корпуса, либо применения специальных программно-аппаратных средств прошивки, используемых при изготовлении.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».

Технические характеристики

Общее количество аналоговых входов

до 3

от 0 до плюс 24

0,003 8 120

от минус 5 до плюс 60

от 5 до 95 (без конденсации)

24 +30% /-15% 210x130x20

Диапазон входных сигналов, В

Пределы основной приведенной погрешности от верхнего предела диапазона входного сигнала, % Разрешающая способность канала модуля, бит Входное сопротивление канала модуля, кОм Рабочие условия эксплуатации:

Температура окружающего воздуха, °С Относительная влажность воздуха, %

Напряжение питания, В

Габаритные размеры модулей, не более, мм

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на боковые панели модулей в виде наклейки.

Комплектность

Модуль измерительный STI300

Паспорт

Методика поверки

Поверка

осуществляется в соответствии с документом МП 52429-13 «Модули измерительные STI300.

Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.

Основные средства поверки: калибратор универсальный Fluke 5520A, диапазон воспроизведения напряжения постоянного тока от 0 до 32,99 В, погрешность 0,00001Ax + 0,0000006Ан.

Сведения о методах измерений

Сведения о методах измерений приведены в соответствующем разделе паспорта.

Нормативные документы

1. Техническая документация компании «ALSTOM Power Systems S.A.», Франция.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требованиям промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем и комплексов).
