Трансформаторы тока ELK/VIS
| Номер в ГРСИ РФ: | 52436-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Dr. Techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52436-13 |
| Действует | по 21.11.2022 |
| Наименование | Трансформаторы тока |
| Модель | ELK/VIS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4fa9ecf0-9904-14b8-d741-3e1285db86f0 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Австрия |
| Информация о сертификате | |
| Срок действия сертификата | 17.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 18 п. 70 от 17.01.2013 |
Производитель / Заявитель
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", АВСТРИЯ
Австрия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52436-13: Описание типа
2017-52436-13.pdf
|
Скачать | 80.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ELK/VIS (далее трансформаторы) являются масштабными преобразователями тока, предназначенными для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Описание
Принцип действия трансформаторов тока ELK/VIS заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока ELK/VIS это трансформаторы внутренней установки с газовой изоляцией, которыми комплектуются КРУ различного типа с уровнем напряжения до 800 кВ. Трансформаторы ELK/VIS выпускаются двух исполнений - однофазные и трехфазные. Геометрические параметры ELK/VIS (внешний диаметр, диаметр окна и высота) определяются заказом в соответствии с параметрами КРУ. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

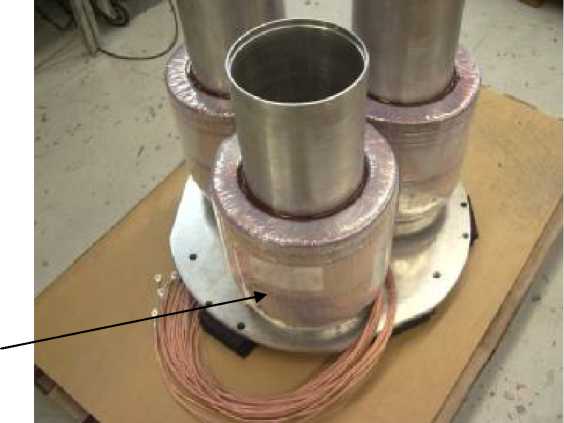

Общий вид трансформаторов тока ELK/VIS представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на корпуса.
рис.1.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока ELK/VIS приведены в таблице1.
Таблица 1
|
Характеристика |
Значение |
Примечание |
|
Количество вторичных обмоток |
1 - 6 | |
|
Номинальный первичный ток (11Н), А |
10 - 4000 | |
|
Номинальный вторичный ток (12Н), А |
1 или 5 | |
|
Номинальная вторичная нагрузка (cosф=0,8), В^А |
1 - 30 |
Соотношения классов точности и номинальных нагрузок (в зависимости от заказа) указано в паспорте каждого трансформатора PX - по МЭК 60044-1 -2003, пп. 2.3.11; 14. |
|
Номинальные классы точности: - измерительных обмоток - обмоток для защиты |
0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0 5Р; 10Р; PX | |
|
Номинальная предельная кратность тока вторичной обмотки (для защиты) не менее |
5 - 100 |
В зависимости от заказа |
|
Номинальный коэффициент безопасности вторичной обмотки для измерения не более |
5 - 20 |
В зависимости от заказа |
|
Ток термической стойкости 11Т, кА/с |
60 11Н min.; 100 кА max. | |
|
Ток динамической стойкости 1д, кА |
2,5 11Тн | |
|
Уровень изоляции, кВ |
0,72 |
0,72 кВ при непосредственном контакте токоведущей шины с корпусом трансформатора |
|
Средний срок службы, лет |
25 | |
|
Г абаритные размеры (диаметр х высота), мм, не более |
320х680 |
для однофазного трансформатора |
|
Масса трансформатора, кг, не более |
300 |
Знак утверждения типа
Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.
Комплектность
1 Трансформатор тока 1 шт.;
2 Паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
-эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001 ^ 1,0)%, (0,1 А20) мин.
Сведения о методах измерений
Отсутствуют
Нормативные документы
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
