Описание типа
Назначение
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ЗСВ - расход воды (далее - система или АСДКУ) предназначена для непрерывного измерения и контроля объемного расхода воды в водоводах 1 и 2 подъемов Западной станции водоподготовки (ЗСВ) ПУ «Мосводоподготовка» МГУП «Мосводоканал».
Описание
Принцип действия системы основан на последовательных преобразованиях измеряемых величин.
Выходные сигналы первичных измерительных преобразователей (ПИП) с помощью интерфейса RS-485 преобразуются в оптические сигналы в электротехнических шкафах контрольно-измерительных приборов и автоматики (КИПиА) учета расхода воды, установленных в КИПиА насосных станций (НС) 1-го и 2-го подъемов ЗСВ и передаются в локальную вычислительную сеть ЗСВ. В электротехнических шкафах учета расхода воды, установленных в местных диспетчерских пунктах (МДП) НС 1-го и 2-го подъемов ЗСВ, сигналы преобразуются в сигналы Ethernet, с последующей регистрацией, хранением и отображением измеренных значений.
Исполнение единичное, заводской номер системы № 0004.1.
АСДКУ представляет собой многоуровневую систему:
1-й уровень - ПИП измерительных каналов (ИК) технологических параметров в цифровой сигнал;
2-й уровень - электротехнические шкафы КИПиА и электротехнические шкафы МДП учета расхода воды и учета расхода воды, осуществляющие прием и конвертирование сигналов с расходомеров,
3-й уровень - комплексный компонент ИК: SCADA-сервер, осуществляющий опрос расходомеров и передачу информации в SQL-сервер для архивирования и хранения, а также автоматизированное рабочее место (АРМ) оператора, включающее персональный компьютер (ПК) предназначенный для визуализации технологических параметров, выполнения расчетов, ведения протоколов, архивации данных, обработки измерительной информации с помощью специализированного ПО «Таблицы и графики».
Все части системы соединяются проводными линиями связи.
ПИП, обеспечивающие преобразование значений измеряемых технологических
параметров в унифицированные цифровые сигналы:
- расходомеры ультразвуковые УРС- 002, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 67520-17;
Максимальное количество ИК АСДКУ с учетом возможности использования резервных каналов - 24. Полный перечень ИК системы приводится в руководстве по эксплуатации на систему.
Заводской номер в виде цифрового обозначения, который однозначно идентифицирует систему, указывается в руководстве по эксплуатации системы, а также наносится несмываемым маркером на верхнюю внутреннюю часть двери шкафов, в левый угол, в соответствии с рисунком 3.
Общая структурная схема АСДКУ представлена на рисунке 1. Общий вид стойки приборной снаружи и внутри представлен на рисунке 2.
Защита от несанкционированного доступа к системе предусмотрена в виде специальных замков на дверях электротехнических шкафов, запираемых ключами.

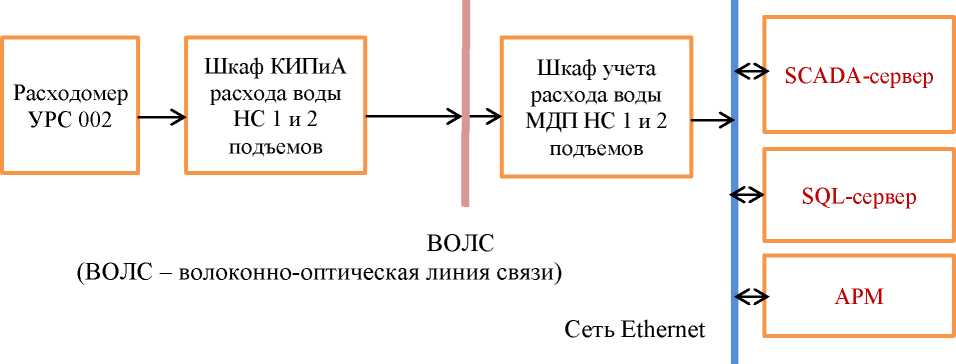

Рисунок 1 - Общая структурная схема АСДКУ

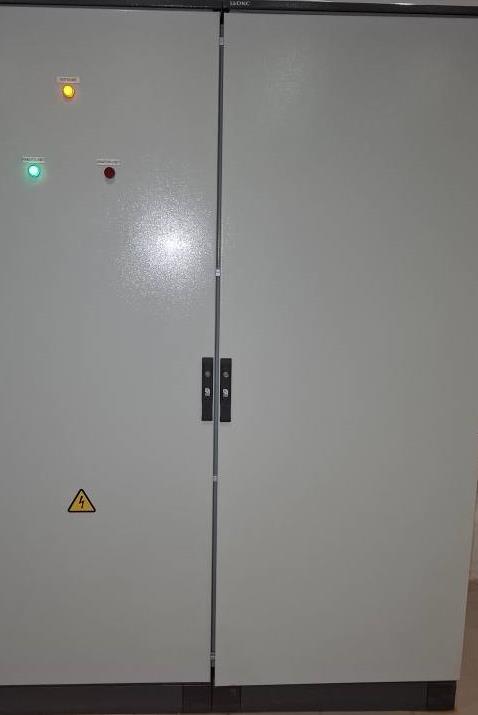

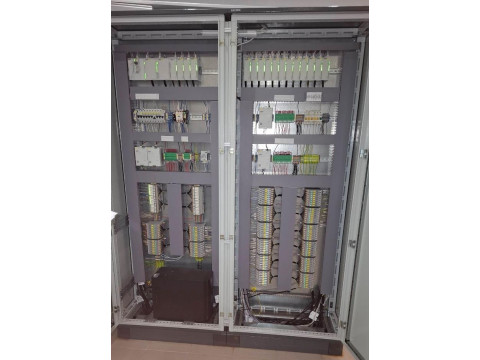

Рисунок 2 - Общий вид стойки приборной

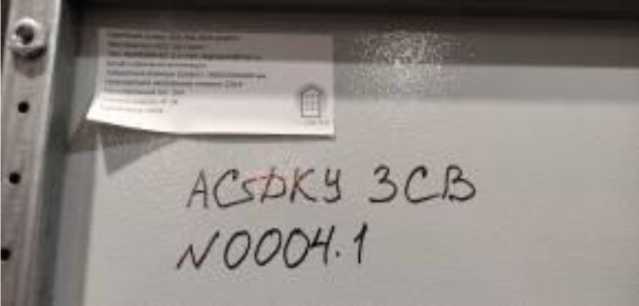

Рисунок 3 - Место нанесения заводского номера.
Пломбирование системы не предусмотрено
Программное обеспечение
Программное обеспечение (ПО) верхнего уровня системы являются SCADA iFIX, Microsoft SQL Server и ПО «Таблицы и графики». ПО не являются метрологически значимыми, т.к. их функциями является сбор, передача, архивирование и отображение информации, полученной от датчиков.
Для защиты ПО от несанкционированного доступа предусмотрен физический контроль доступа (отдельные запираемые помещения серверной) и программный контроль доступа (по логину и паролю с регистрацией успеха и отказа в доступе).
Уровень защиты ПО АСДКУ от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) АСДКУ представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО________________________________________
|
Идентификационные данные (признаки) |
Значения | ||
|
Идентификационное наименование ПО |
SCADA iFIX |
Microsoft SQL Server |
ПО «Таблицы и графики» |
|
Номер версии (идентификационный номер) ПО |
Не ниже- 5.5 |
Не ниже 2008R2 |
Не ниже 2.4 |
|
Цифровой идентификатор ПО |
Не используется | ||
Технические характеристики
Метрологические и технические характеристики ИК АСДКУ приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики________________________________________
|
Наименование ИК |
Наименование характеристики |
Значение |
|
1 |
2 |
3 |
|
Расход воды по водоводу №1, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 20000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №2, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 20000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №3, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 20000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №4, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 20000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №5, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 16000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №6, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 16000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №7, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 16000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №8, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 16000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 |
|
1 |
2 |
3 |
|
Расход воды по водоводу №9 ЮЗВС, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 16000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №10 ЮЗВС, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 16000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды ВК1 БОС, 1 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 200 до 10000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды ВК2 БОС, 1подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 200 до 10000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №1, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №2, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №3, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №4, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №5, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №6, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №6а, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №7, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 |
|
1 |
2 |
3 |
|
Расход воды по водоводу №8, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №9, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу №10, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 250 до 18000 (1400) |
|
Пределы допускаемой относительной погрешности измерений, % |
±1,5 | |
|
Расход воды по водоводу п. Западный, 2 подъём |
Диапазоны измерений объемного расхода воды, м3/ч (Ду, мм) |
от 10 до 320 (200) |
|
Пределы допускаемой относительной погрешности измерений, % |
±2,0 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Рабочие условия применения УРС-002 | |
|
Температура окружающей среды, °С |
от 0 до +35 |
|
Относительная влажность окружающего воздуха, % |
от 5 до 70 |
|
Атмосферное давление, кПа |
от 84 до 107 |
|
Рабочие условия применения комплексного компонента ИК | |
|
Температура окружающей среды, °С |
от +15 до +35 |
|
Относительная влажность окружающего воздуха, % |
от 5 до 80 |
|
Атмосферное давление, кПа |
от 86 до 106,7 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота питающей сети, Гц |
от 49 до 51 |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
175200 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность поставки системы
|
Наименование |
Обозначение |
Количество |
|
Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ЗСВ -расход воды |
- |
1 шт. |
|
Руководство по эксплуатации |
ЗСВ.0004.1.2012 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
представлены в разделе 1.4.1 «Определение метрологических характеристик» руководства по эксплуатации системы.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
