Трубки дифференциальные Пито-Прандтля и Пито-прямая
| Номер в ГРСИ РФ: | 52453-13 |
|---|---|
| Производитель / заявитель: | Фирма "Testo AG", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52453-13 |
| Действует | по 21.01.2018 |
| Наименование | Трубки дифференциальные |
| Модель | Пито-Прандтля и Пито-прямая |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d9062877-689c-f22e-9b7c-3d6e7d1d2e81 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 21.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 22 п. 24 от 21.01.2013 |
Производитель / Заявитель
Фирма "Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия
Германия
Поверка
| Методика поверки / информация о поверке | МП РТ 1832-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2429
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2399 (99%) |
| Неуспешных поверок (СИ непригодно) | 30 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52453-13: Описание типа
2016-52453-13.pdf
|
Скачать | 108.6 КБ | |
|
52453-13: Методика поверки
2022-mp52453-13.pdf
|
Скачать | 55.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трубки дифференциальные модификаций «Пито-Прандтля» и «Пито прямая» (далее -трубки) в комплекте с измерителями давления предназначены для определения скорости и объемного расхода воздушных (газовых) потоков в вентиляционных системах.
Описание
Трубки дифференциальные модификаций «Пито прямая» выпускаются следующих типов: 0635 2040, 0635 2041, 0635 2140, 0635 2142, 0635 2240, 0635 2050. Перечисленные типы трубок отличаются только геометрическими размерами.
Трубка дифференциальная модификации«Пито прямая» (рис. 1) представляет собой две трубки большего и меньшего диаметра, спаянные между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. При этом полное давление воспринимается через отверстие в стенке внешней трубки, а статическое давление - отверстием на торце прямой трубки.
Трубки дифференциальные модификаций «Пито-Прандтля» выпускаются следующих типов: 0635 2245, 0635 2145, 0635 2045, 0635 2345, 0635 8888. Перечисленные типы трубок отличаются только геометрическими размерами.

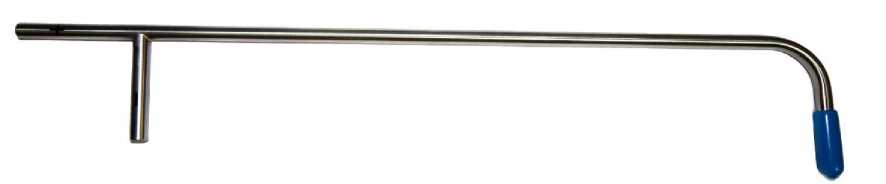

Трубка дифференциальная модификации «Пито-Прандтля» (рис. 2) представляет собой согнутые под углом 90° две трубки большего и меньшего диаметра, спаянные между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой трубки, статическое -отверстиями в стенке внешней трубки.
Рисунок 1
Рисунок 2
Технические характеристики
Таблица 1 - Метрологические и технические характеристики трубок дифференциальных модификаций «Пито-Прандтля» и «Пито прямая»_______________________________________
|
Характеристики |
Трубка дифференциальная модификации «Пито-Прандтля» |
Трубка дифференциальная модификации «Пито прямая» |
|
Диапазон скорости измеряемого потока, м/с |
От 1,0 до 60,0 |
От 5,0 до 30,0 |
|
Средний коэффициент преобразования динамического (скоростного) давления трубки Кт во всем диапазоне скоростей |
0,95...1,05 |
0,35...0,55 |
|
Пределы допускаемой погрешности определения среднего коэффициента преобразования напорной трубки по давлению для всего диапазона скоростей - 6, % |
±2,0 (от 1,0 до 25,0 м/с) ±3,0 (свыше 25,0 м/с) |
±5,0 |
|
Температура эксплуатации, °С: - диапазон температур с нормированной погрешностью - предельный диапазон температур |
От -40 до +40 От -40 до +600 | |
|
Масса, кг, не более |
0,03...1,50 |
0,18...0,60 |
Таблица 2 - Габаритные размеры трубок дифференциальных модификаций «Пито-Прандтля» и «Пито прямая»____________________________________________________________________
|
Трубка дифференциальная модификации «Пито-Прандтля» | ||
|
Тип |
Длина, мм |
Наружный диаметр, мм |
|
0635 2245 |
300 |
4 |
|
0635 2145 |
350 |
7 |
|
0635 2045 |
500 |
7 |
|
0635 2345 |
1000 |
7 |
|
0635 8888 |
1500...5000 |
7 |
|
Трубка диф( |
юренциальная модификации « |
Пито прямая» |
|
Тип |
Длина, мм |
Наружный диаметр, мм |
|
0635 2041 |
350 |
8 |
|
0635 2040 |
360 |
8 |
|
0635 2140 |
500 |
8 |
|
0635 2142 |
750 |
8 |
|
0635 2240 |
1000 |
8 |
|
0635 2050 |
300 |
8 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
- трубка дифференциальная 1 шт.;
- руководство по эксплуатации 1 шт.
Поверка
осуществляется по документу МП РТ 1832-2012 «Трубки дифференциальные модификаций «Пито-Прандтля» и «Пито прямая», утвержденному ГЦИ СИ ФБУ «Ростест - Москва» 18.10.2012 г.
Основные средства поверки:
Установка аэродинамическая измерительная с диапазоном измерений скорости воздушного потока от 1,0 до 60,0 м/с и метрологическими характеристиками согласно ГОСТ 8.542-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 8.542-86 «Государственный специальный эталон и государственная
поверочная схема для средств измерений скорости воздушного потока»;
2 ГОСТ 8.361-79 «ГСИ. Расход жидкости и газа. Методика выполнения измерений
по скорости в одной точке сечения трубы»;
3 Техническая документация фирмы «Testo AG», Германия.
