Комплексы автоматизированного измерения геометрических параметров электросварных труб и их заготовок Geom-metric
| Номер в ГРСИ РФ: | 52476-13 |
|---|---|
| Производитель / заявитель: | ООО "Компания "Нординкрафт", г.Череповец |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52476-13 |
| Действует | по 23.01.2018 |
| Наименование | Комплексы автоматизированного измерения геометрических параметров электросварных труб и их заготовок |
| Модель | Geom-metric |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1b58efe2-6517-1b61-aedb-4c7480578cfa |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 30 п. 08 от 23.01.2013 |
Производитель / Заявитель
ООО "Компания "Нординкрафт", РОССИЯ, г.Череповец
Россия
Поверка
| Методика поверки / информация о поверке | раздел 5.5 Руководства по эксплуатации |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52476-13: Описание типа
2013-52476-13.pdf
|
Скачать | 122.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric» (далее по тексту - комплексы «Geom-metric») предназначены для измерения геометрических параметров стальных электросварных прямошовных труб диаметром от 500 до 1430 мм, с толщиной стенки от 5 до 50 мм.
Описание
Принцип действия комплексов «Geom-metric» основан на методе оптической триангуляции. С помощью лазерных триангуляционных датчиков осуществляется излучение объекта контроля и регистрация отраженного луча.
Комплексы «Geom-metric» представляют собой устройства, осуществляющие измерение длины, диаметра, овальности, кривизны, отклонений от прямолинейности и теоретической окружности, толщины стенок, параметров фаски, параметров сварного шва прямошовных труб в потоке трубопрокатных станов металлургической промышленности. Контроль геометрических параметров осуществляется по всей длине трубы и сварного соединения в автоматическом режиме.
Комплексы «Geom-metric» включают в себя семь условно-независимых подсистем контроля геометрических параметров:
- 2 подсистемы автоматизированного измерения геометрических параметров тела электросварных труб и их заготовок;
- 3 подсистемы автоматизированного измерения геометрических параметров сварного шва и положения свариваемых кромок электросварных труб и их заготовок;
- 2 подсистемы автоматизированного измерения геометрических параметров концов труб.

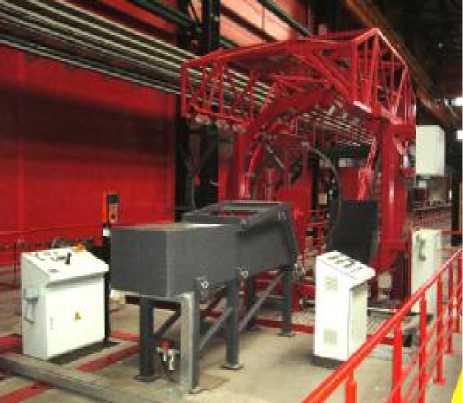

О бщий вид подсистем комплексов «Geom-metric» представлен на рисунке 1.
а) Подсистема автоматизированного измерения геометрических параметров тела электросварных труб и их заготовок
б) Подсистема автоматизированного измерения
в) Подсистема автоматизированного
геометрических параметров сварного шва и положения свариваемых кромок электросварных
измерения геометрических параметров концов труб
труб и их заготовок
Рисунок 1 - Общий вид подсистем комплексов «Geom-metric»
Все подсистемы комплексов «Geom-metric» объединены единым центром управления, который координирует их работу, осуществляет управление информационными потоками, организует процесс контроля, сбор, обработку, представление и хранение его результатов.
Программное обеспечение
Управление подсистемами комплексов «Geom-metric» осуществляется с помощью программного обеспечения (ПО) «NK-Geometry». Процедура сбора измерительной информации и обработки результатов измерений реализована в программной библиотеке «algorithms.dll», входящей в состав ПО «NK-Geometry». Программная библиотека «algorithms.dll» является метрологически значимой частью ПО.
ПО «М<-Сеоте1гу»выполняет следующие основные функции:
- присвоение номера и начальных параметров контролируемой трубы;
- математическая обработка результатов сканирования;
- визуализация результатов сканирования в автоматическом режиме и просмотр истории;
- создание отчетов контроля;
- контроль работы и настройка датчиков;
- общение с заводской MES-системой;
- сохранение всей информации в базе данных.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Программа |
NK-Geometry |
1.0.0.1 |
fe430202 по файлу algorithms.dll |
CRC32 |
Защита программного обеспечения комплексов «Geom-metric» от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики комплексов «Geom-metric» приведены в таблицах 2 и 3.
Таблица 2
|
Наименование параметра |
Диапазон измерения |
Пределы допускаемой абсолютной погрешности измерения |
|
Наружный диаметр корпуса трубы, мм |
500 - 1430 |
± 0,50 |
|
Овальность трубы, мм |
0,1 - 4,0 |
± 0,25 |
|
Общая кривизна трубы, мм |
0 - 100 |
± 0,30 |
|
Кривизна на участке меры длиной 1 м, мм |
0 - 2 |
± 0,05 |
|
Отклонение от прямолинейности концов трубы на длине 500мм |
0 - 0,5 |
± 0,05 |
|
Смещение свариваемых кромок относительно друг друга, мм |
0 - 10 |
± 0,10 |
|
Отклонение от теоретической окружности - локальное отклонение от формы окружности, мм |
± (0 - 5) |
± 0,25 |
|
Отклонение трубы от номинальной цилиндрической формы, мм |
0 - 10 |
± 0,15 |
|
Длина трубы, мм |
9500 - 18500 |
± 2,0 |
|
Высота усиления наружного шва, мм |
0 - 10 |
± 0,30 |
|
Ширина усиления наружного шва, мм |
0 - 50 |
± 0,50 |
|
Подрезы, мм |
0 - 5 |
± 0,15 |
|
Угол фаски |
(0 - 40)° |
± 0°30‘ |
|
Углы двухугловой фаски - первый угол - второй угол |
(0 - 30)° (0 - 45)° |
± 0°30‘ ± 0°30‘ |
|
Величина притупления фаски, мм |
0 - 5 |
± 0,25 |
|
Косина реза, мм |
0 - 5 |
± 0,20 |
|
Длина концевых участков без наружного шва, мм |
0 - 370 |
± 1,0 |
|
Высота усиления без наружного шва, мм |
0 - 5 |
± 0,10 |
|
Длина концевых участков без внутреннего шва, мм |
0 - 370 |
±1,0 |
|
Высота усиления без внутреннего шва, мм |
0 - 5 |
± 0,10 |
|
Толщина стенки, мм |
5 - 50 |
± 0,15 |
|
Смещение осей сварных швов (наружный относительно внутреннего), мм |
0 - 10 |
± 0,05 |
Таблица 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - подсистемы автоматизированного измерения геометрических параметров тела электросварных труб и их заготовок; |
5000 |
|
- подсистемы автоматизированного измерения геометрических параметров сварного шва и положения свариваемых кромок электросварных труб и их заготовок; |
35 |
|
- подсистемы автоматизированного измерения геометрических параметров концов труб |
1200 |
|
Габаритные размеры, мм, не более (длина х ширина х высота): - подсистемы автоматизированного измерения геометрических параметров тела электросварных труб и их заготовок; |
4110х3530х3655 |
|
- подсистемы автоматизированного измерения геометрических параметров сварного шва и положения свариваемых кромок электросварных труб и их заготовок; |
505 х 605 х 655 |
|
- подсистемы автоматизированного измерения геометрических параметров концов труб |
2610 х 2940 х 2020 |
|
Питание осуществляется от: 3-х фазной сети переменного тока с напряжением, В и 1 фазной сети переменного тока с напряжением, В с частотой, Гц |
380 ± 10% 220 ± 10% 50 ± 0,5 |
|
Мощность, потребляемая от сети, кВт: - 3 ф. (~380 В); - 1 ф. (~220 В) |
30 6 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 30 °С, %, не более |
от минус 10 до плюс 40 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на шкафы управления каждой подсистемы комплексов «Geom-metric» методом наклеивания этикетки.
Комплектность
Комплект поставки приведен в таблице 4. Таблица 4
|
Наименование |
Количество |
|
Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric» (7 подсистем) |
1 шт. |
|
Комплект запасных частей |
1 комплект |
|
Программно-вычислительный комплекс, включающий компьютер и ПО |
1 комплект |
|
Настроечный образец НК 685.00.001 |
1 шт. |
|
Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Руководство по эксплуатации (раздел 5.5 - методика поверки) |
1 экз. |
|
Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Паспорт |
1 экз. |
Поверка
осуществляется согласно методике поверки, приведенной в разделе 5.5 руководства по эксплуатации «Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Руководство по эксплуатации», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре 2012 г.
Основные средства поверки:
Комплект мер моделей дефектов электросварных труб МГП-1420.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Руководство по эксплуатации»
Нормативные документы
Технические условия «Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Технические условия. ТУ 4276-700-10553510-12».
Рекомендации к применению
Комплексы автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric» применяются вне сферы государственного регулирования обеспечения единства измерений.
