Машины универсальные испытательные QUASAR
| Номер в ГРСИ РФ: | 52481-13 |
|---|---|
| Производитель / заявитель: | Фирма "SCHUTZ + LICHT Pruftechnik GmbH", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52481-13 |
| Действует | по 23.01.2018 |
| Наименование | Машины универсальные испытательные |
| Модель | QUASAR |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 340cbaac-4ecb-f24b-572f-862f27a56d67 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 30 п. 14 от 23.01.2013 |
Производитель / Заявитель
Фирма "SCHUTZ + LICHT Pruftechnik GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП ТИнТ 57-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 91 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52481-13: Описание типа
2013-52481-13.pdf
|
Скачать | 76.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машины универсальные испытательные QUASAR предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машин универсальных испытательных QUASAR основан на преобразовании деформации испытуемого образца при растяжении, сжатии или изгибе в аналоговый электрический сигнал, пропорциональный измеряемой величине.
Машины универсальные испытательные QUASAR конструктивно состоят из испытательной рамы со стальными направляющими колоннами, подвижной и неподвижной траверсы с захватами, датчика силы, датчика перемещения траверсы, блока управления и сбора данных.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных. Перемещение подвижной траверсы осуществляется от отдельного привода и позволяет изменять высоту рабочего пространства перемещения траверсы. Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и отображения значений величины силы и деформации. Конструкция корпуса машин универсальных испытательных QUASAR обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными.
Машины универсальные испытательные QUASAR выпускаются в пятнадцати модификациях.
Модификации Quasar 2,5; Quasar 5; Quasar 10; Quasar 25; Quasar 50; Quasar 100 выпускаются в настольном исполнении с приводом в основании машины.
Модификации Quasar 200; Quasar 250; Quasar 300; Quasar 400; Quasar 600; Quasar 800; Quasar 1000; Quasar 1200; Quasar 2000 выпускаются в напольном исполнении с приводом в основании машины.
Модификации машин универсальных испытательных QUASAR отличаются наибольшим пределом нагрузки, габаритными размерами, массой.

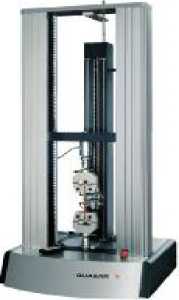

Рисунок 1. Общий вид машины универсальной испытательной QUASAR.
Программное обеспечение
Программное обеспечение (ПО), устанавливаемое в блок управления с загрузочного диска, отображено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Graphwork |
Graphwork 5, Graphwork 6, Graphwork 7 |
V 5.ХХ, V 6.ХХ, V 7.ХХ * |
2AC32EE6 3AC34EB7 4АВ34ЕС5 |
CRC 32 |
* 5.; 6.; 7. - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных измене-
ний - А по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики машин универсальных испытатель-
ных QUASAR приведены в таблице 2.
Таблица 2
|
Модификация |
Наибольшая предельная нагрузка, кН |
Диапазон скоростей перемещения подвижной траверсы, мм/мин |
Ход траверсы, мм |
Габаритные размеры, мм (ДхШхВ) |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Quasar 2,5 |
2,5 |
0,1...1000 |
750 |
460x550x1140 |
46 |
|
Quasar 5 |
5 |
0,0005^1000 |
1000 |
730x730x1542 |
160 |
|
(1500,1750) |
730x730x2042 |
160 | |||
|
730x730x2250 |
160 | ||||
|
930x730x1542 |
160 | ||||
|
930x730x2042 |
160 | ||||
|
Quasar 10 |
10 |
0,0005^1000 |
1000 |
730x700x1542 |
170 |
|
(1500,1750) |
730x700x2042 |
170 | |||
|
730x700x2250 |
170 | ||||
|
930x700x1542 |
170 | ||||
|
930x700x2042 |
170 | ||||
|
Quasar 25 |
25 |
0,0005^1000 |
1000 |
730x700x1542 |
180 |
|
(1500,1750) |
730x700x2042 |
180 | |||
|
730x700x2052 |
180 | ||||
|
930x700x1542 |
180 | ||||
|
930x700x2042 |
180 | ||||
|
Quasar 50 |
50 |
0,0005^500 |
1000 |
790x780x1635 |
255 |
|
(1500,1750) |
790x780x2135 |
260 | |||
|
790x780x2385 |
260 | ||||
|
Quasar 100 |
100 |
0,0005^500 |
1000 |
820x785x1680 |
360 |
|
(1500,1750) |
820x785x2180 |
360 | |||
|
820x785x2430 |
360 | ||||
|
Quasar 200 |
200 |
0,0005^500 |
1000 |
2200x1030x850 |
730 |
|
(1500) |
2700x1030x850 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Quasar 250 |
250 |
0,0005^500 |
1000 (1500,1750) |
2200x1030x850 2700x1030x850 2950x1030x850 |
730 |
|
Quasar 300 |
300 |
0,0005^500 |
1270 |
2840x1330x860 |
2000 |
|
Quasar 400 |
400 |
0,0005^500 |
1270 |
2840x1330x860 |
2000 |
|
Quasar 600 |
600 |
0,0005^500 |
1270 |
2840x1330x860 |
2000 |
|
Quasar 800 |
1000 |
0,0005^200 |
1270 |
3055x1700x1200 |
3700 |
|
Quasar 1000 |
1000 |
0,0005^200 |
1270 |
3055x1700x1200 |
3700 |
|
Quasar 1200 |
1200 |
0,0005^200 |
1270 |
3055x1700x1200 |
3700 |
|
Quasar 2000 |
2000 |
0,0005^200 |
1100 |
4000x2300x1500 |
7000 |
|
Пределы допускаемой относительной погрешности силоизмерителя, % |
± 0,5 | ||||
|
Пределы допускаемой относительной погрешности измерения перемещения подвижной траверсы, % |
± 1 | ||||
|
Напряжение питания переменного тока, В |
от 230 до 400 | ||||
|
Частота, Гц |
50 | ||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на лицевую панель машины методом офсетной печати.
Комплектность
Комплектность средства измерения приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во, шт. |
Примечание |
|
Машина универсальная испытательная QUASAR |
1 |
Модификация по заказу |
|
CD с Руководством по эксплуатации и методикой поверки |
1 | |
|
CD с ПО |
1 |
Поверка
осуществляется по МП ТИнТ 57-2012 «Машины универсальные испытательные QUASAR.
Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 14.09.2012г.
Основные средства поверки:
- динамометры с пределами допускаемой относительной погрешности не более ± 0,12 %;
- измерители длины цифровые с пределом допускаемой относительной погрешности ± 0,3 %.
Сведения о методах измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные документы
1 ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
2 Техническая документация изготовителя
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
