Микрометры гладкие серий 701, 702, 703, 703А, 704, 727

Назначение

Микрометры гладкие серий 701, 702, 703, 703А, 704, 727 (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей во всех отраслях машиностроительного комплекса в цеховых условиях.

Описание

Микрометры выпускаются под торговой маркой «Links» производства фирмы Harbin Measuring & Cutting Tool Group Co., Ltd, КНР.

Тгл ОГЛ ~ О о                            //NKS

Товарный знак       или X/ или £----- наносится на паспорт микрометров

типографским методом и на барабан или скобу микрометров краской или методом лазерной маркировки.

Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток (серии 701, 702, 703, 703А, 727), двух подвижных измерительных пяток (серия 704), микрометрического винта со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки.

Микрометры гладкие серий 701, 702, 703, 703А, 704 (рис. 1-4) имеют отсчет показаний по шкалам стебля и барабана. Отсчетное устройство - микрометрическая головка с ценой деления 0,01мм или 0,001 мм, основанная на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки.

Микрометры гладкие серии 727 выпускаются в двух исполнениях:

I - с отсчетом показаний как по электронному цифровому устройству, так и по шкалам стебля и барабана. Электронное цифровое устройство расположено на скобе микрометра (рис 5);

II - с отсчетом показаний только по электронному цифровому устройству, расположенному на продолжении винтовой пары (рис. 6).

Электронное устройство, представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (INC), выбор абсолютных или относительных измерений (ABS), установка предварительного значения (SET) и др.

Измерительные поверхности оснащены твердым сплавом или сплавом карбида (серия 703А). Для установки микрометров с нижним пределом измерений от 25 мм в начальное положение используется установочная мера. Микрометры комплектуются одной установочной мерой. Скобы микрометров оснащены термоизоляционными накладками для предотвращения влияния тепла рук.

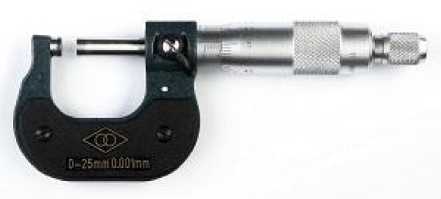

Рисунок 1 — Общий вид микрометров гладких серии 701

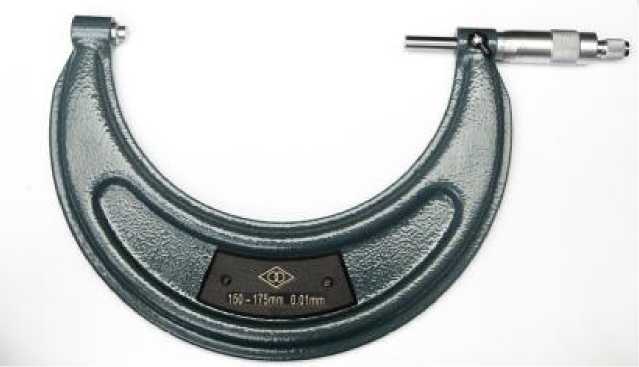

Рисунок 2 — Общий вид микрометров гладких серии 702

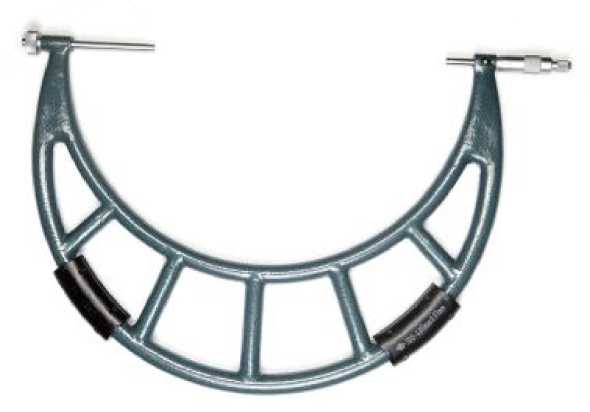

Рисунок 3 — Общий вид микрометров гладких серий 703 и 703А

Рисунок 4 — Общий вид микрометров гладких серии 704

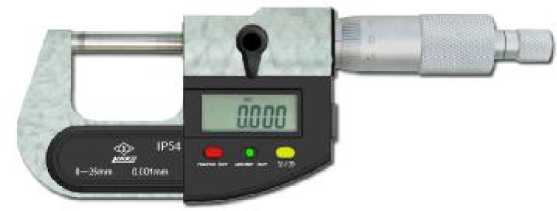

Рисунок 5 — Общий вид микрометров гладких серии 727 исполнение I

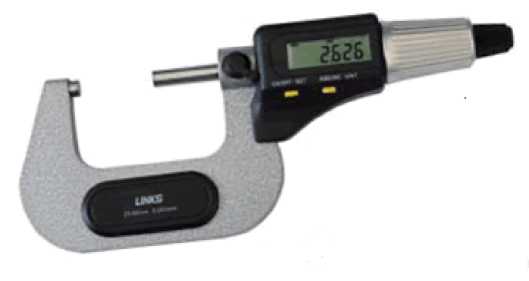

Рисунок 6 — Общий вид микрометров гладких серии 727 исполнение II

Программное обеспечение

Микрометры гладкие серии 727 имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.

Таблица 1

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.

Технические характеристики

Основные технические характеристики микрометров гладких серий 701, 702, 703, 703А, 704 указаны в таблице 2.

Таблица 2

Продолжение таблицы 2

Основные технические характеристики микрометров гладких серии 727 указаны в таблице 3.

Таблица 3

Основные технические характеристики установочных мер к микрометрам указаны в таблице 4.

Таблица 4

Отклонение от плоскостности измерительных поверхностей, мкм, не более.........0,6;

Измерительное   усилие   для   микрометров   с   диапазонами   измерений

от 0 до 500 мм вкл., Н....................................................................................от 5 до 10;

Измерительное   усилие   для   микрометров   с   диапазонами   измерений

от 500 до 1000 мм вкл., Н..............................................................................от 8 до 12;

Колебание измерительного усилия, Н...........................................................2;

Диапазон рабочих температур, °С..................................................от +5 до +35;

Относительная влажность воздуха, %..............................................................не более 80

Знак утверждения типа

наносится на футляр микрометра методом наклейки и в правом верхнем углу паспорта типографским методом.

Комплектность

Таблица 5

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта микрометров.

Нормативные документы

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»

Техническая документация фирмы-изготовителя
