Машина координатно-измерительная MI 300
| Номер в ГРСИ РФ: | 52484-13 |
|---|---|
| Производитель / заявитель: | Фирма "International Metrology Systems Ltd. (IMS)", Великобритания |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52484-13 | ||||||
| Наименование | Машина координатно-измерительная | ||||||
| Модель | MI 300 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 49983d27-b98b-a68c-12da-88a93bec5027 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 30 п. 18 от 23.01.2013 |
Производитель / Заявитель
Фирма "International Metrology Systems Ltd. (IMS)", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МП 52484-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52484-13: Описание типа
2013-52484-13.pdf
|
Скачать | 88.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машина координатно - измерительная MI 300 (далее по тексту - КИМ) предназначена для автоматизированных трехмерных измерений геометрических параметров изделий сложной формы.
Описание
Конструктивно КИМ является машиной консольного типа с подвижным столом по одной горизонтальной координатной оси и стойкой и пинолью, несущей измерительную головку по второй горизонтальной и вертикальной координатным осям. Принцип действия основан на считывании с измерительных шкал значений измеряемой величины, соответствующей интервалу перемещений датчиков по осям XYZ. Машина оснащена контактным (Ren-ishaw TP20) и бесконтактным (видеокамера фирмы SONY (черно-белая) XC-ST50CE) датчиком. Видеокамера оснащена объективом Naviar Zoom 600 с автоматическим масштабированием 0,7х ~ 4,5 х и комплектом дополнительных объективов (Naviar 0,75x и Naviar 1,5x) Для выполнения считывания информации используют оптоэлектронно-механический измерительный блок.
Конструкция этой машины выполнена из литого алюминиевого сплава для обеспечения прочности и жесткости при эксплуатации, как в цеховых, так и в лабораторных условиях. Высокоточные подшипники линейных направляющих этой КИМ обеспечивают возможность плавного и прецизионного контроля размеров, при установке сервоприводов постоянного тока.
Управление перемещением по осям происходит при помощи электронного пульта для
ручного управления или ЧПУ.

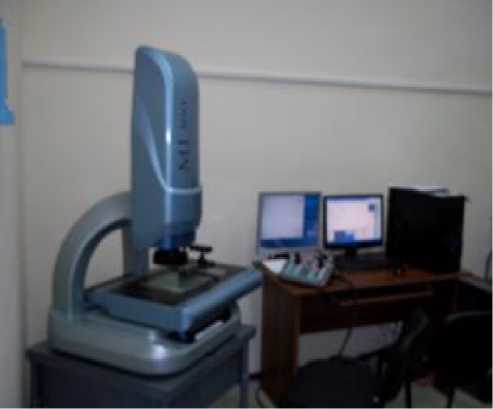

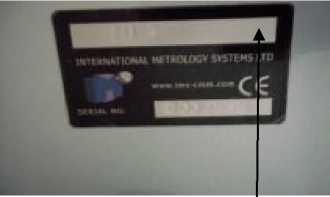

Рис. 1
Фотографии внешнего вида машины и
таблички с серийным номером.
Программное обеспечение
Программное обеспечение Virtual DMIS обеспечивает: производит 3D моделирование для автономной и оперативной работы, 3D графическое представление детали в виде объемной модели, составления графиков отчетов, импорт CAD файлов - IGES, VDA, DXF, STEP, выбор меню, включая конструкцию, настройку, геометрические допуски, управление видеокамерой и контактным датчиком, программирование последовательности обмера деталей, автоматическую установку - зоны безопасного отвода датчика и векторов перемещения. Идентификационные данные на программное обеспечение представлены в Таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Virtual DMIS |
Virtual DMIS |
Ver. 5.0 |
50200265060403049418 BB532E2D |
MD5 |
Средства для программирования или изменения метрологически значимых функций отсутствуют. Операционная система, имеющая оболочку, доступную пользователю, отсутствует.
Программы Virtual DMIS устанавливаются на заводе-изготовителе при поставке КИМ. Программы Virtual DMIS защищены ключом-заглушкой. Имеется два типа защитных ключей: один требует параллельный порт, а другой использует USB порт. Каждый защитный ключ имеет свой собственный уникальный серийный номер и соответствующий номер лицензии. Каждый лицензионный номер определяется на главном производстве. Каждый серийный номер точно соответствует определенному защитному ключу.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Метрологические характеристики КИМ представлены в таблице 2.
Таблица 2
|
Диапазон измерений по осям, мм X Y Z |
Св. 0 до 300 вкл. Св. 0 до 200 вкл. Св. 0 до 150 вкл. |
|
Пределы допускаемой основной абсолютной погрешности объемных измерений, (L - длина в мм), мкм |
±(3,0 +L/200) |
|
Допустимая масса измеряемой детали, кг |
50 |
|
Потребляемая мощность, Вт |
750 |
|
Напряжение сети, В |
110 или 240 В, 50 Гц |
|
Допустимая влажность, %, без конденсации влаги |
От 40 до 80 вкл. |
|
Диапазон рабочих температур, °С |
От 10 до 40 вкл. |
|
Масса машины, кг |
150 |
|
Г абаритные размеры, мм -Длина -Ширина -Высота |
720 740 1220 |
Знак утверждения типа
Знак утверждения типа наносится на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Комплектность средства измерений представлена в таблице 3. Таблица 3
|
Наименование |
Кол-во |
Примечание | |
|
1. |
Координатная измерительная машина |
1 шт. | |
|
2. |
Видеокамера Sony |
1 шт. | |
|
3. |
Измерительная система с контактным датчиком Renishaw TP20 |
1 шт. | |
|
4. |
Компьютер с комплектующими |
1комп. |
|
Наименование |
Кол-во |
Примечание | |
|
5. |
Программное обеспечение Virtual DMIS и ключ |
1 комп. | |
|
6. |
Руководство по эксплуатации на русском языке |
1 комп. | |
|
7. |
Методика поверки |
1 шт. |
Поверка
осуществляется в соответствии с документом методикой поверки МП 52484-13 «Машина координатная измерительная MI 300» разработанной (ГЦИ СИ) ФГУП «ВНИИМС», г. Москва в январе 2012 г.
Основные средства поверки:
- Концевые меры длины класса 4 разряда по ГОСТ 9038-90.
Сведения о методах измерений
Метод измерений изложен в разделе «Глава 6 - Эксплуатация» руководства по эксплуатации КИМ MI 300.
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне V10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя International Metrology Systems Ltd, Великобритания.
Рекомендации к применению
Рекомендуется к применению вне сферы государственного регулирования обеспечения единства измерений.
