Расходомеры-счетчики вихревые OPTISWIRL 4070
| Номер в ГРСИ РФ: | 52514-13 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Кроне-Автоматика", п. Верхняя Подстепновка, Самарская обл. |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52514-13 |
| Действует | по 20.11.2032 |
| Наименование | Расходомеры-счетчики вихревые |
| Модель | OPTISWIRL 4070 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0356d16f-c59f-6249-1ec7-1c7b28f41d95 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 34 п. 03 от 23.01.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью "КРОНЕ-Автоматика" (ООО "КРОНЕ-Автоматика"), Самарская область, Волжский район, поселок Верхняя Подстепновка, РОССИЯ, Самарская область, Волжский район, поселок Верхняя Подстепновка
Россия
Поверка
| Методика поверки / информация о поверке | МП РТ 1719-2012 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1518
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1467 (97%) |
| Неуспешных поверок (СИ непригодно) | 51 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52514-13: Описание типа
2024-52514-13.pdf
|
Скачать | 240.6 КБ | |
|
52514-13: Методика поверки
2022-mp52514-13.pdf
|
Скачать | 167.5 КБ |
Описание типа
Назначение
Расходомеры-счётчики вихревые OPTISWIRL 4070 предназначены для измерения объёмного расхода и объема жидкостей, газа и пара.
Описание
Принцип работы расходомера-счётчика основан на теории Кармана об образовании вихрей и их взаимосвязи со скоростью потока.
В измерительном канале преобразователя расхода расходомера-счётчика установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает датчик давления. Электрические сигналы с датчика давления поступают в электронный преобразователь конвертера сигналов, который формирует выходные сигналы прибора, пропорциональные расходу.
Расходомеры-счётчики вихревые OPTISWIRL 4070 состоят из преобразователя расхода VFS 4000 и конвертера сигналов VFC 070.
Конвертеры сигналов имеют аналоговые и частотно-импульсные выходы, протокол HART.
Расходомеры-счётчики вихревые OPTISWIRL 4070 имеют датчик температуры, конструктивно встроенный в сенсор.

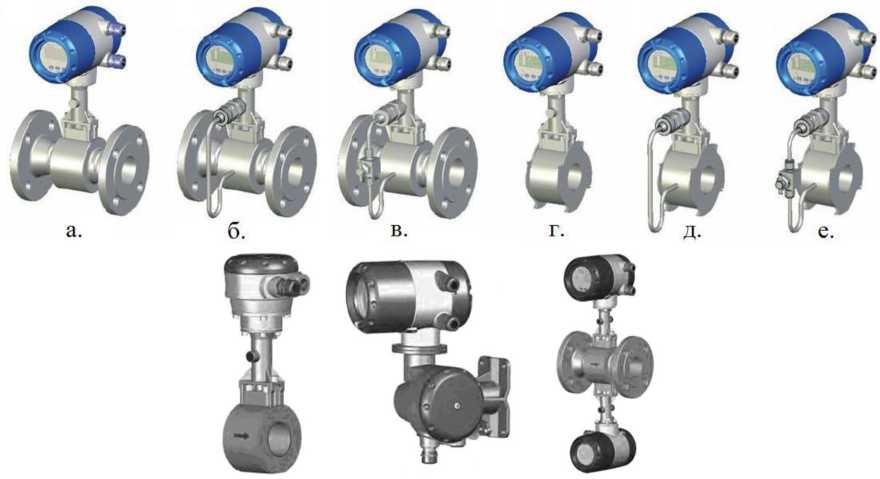

Расходомеры-счётчики вихревые OPTISWIRL 4070 имеют следующие исполнения:
- Фланцевое (Рисунок 1.а, 1.б, 1.в, 1.з);
- Бесфланцевое (Рисунок 1.г, 1.д, 1.е, 1.ж);
- Компактное (Рисунок 1.а, 1.б, 1.в, 1.г, 1.д, 1.е,1.з);
- Раздельное (Рисунок 1.ж);
- С встроенным датчиком давления и без отсечного клапана (Рисунок 1.б, 1.д);
- С встроенным датчиком давления и отсечным клапаном (Рисунок 1.в, 1.е);
- С двумя сенсорами и двумя конвертерами, позволяющими иметь два независимых
выхода прибора (Рисунок 1.з);
Пломбировка расходомеров-счётчиков вихревых OPTISWIRL 4070 не предусмотрена.
ж. з.
Рисунок 1 - Расходомеры-счётчики вихревые OPTISWIRL 4070.
Программное обеспечение
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010. В программном обеспечении не предусмотрено изменение текущих и накопленных данных.
Идентификационные данные программного обеспечения (ПО) конвертеров приведены в таблице 1.
Таблица 1.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора |
|
Микропрограмма |
V1 (Basic) |
1.хх |
A09FC348 |
CRC32 |
|
расходомера- |
V6 (Steam) |
1.хх |
68E22FAE |
CRC32 |
|
счётчика |
V7 (Gas) |
1.хх |
EF286A34 |
CRC32 |
Технические характеристики
Условные диаметры первичных преобразователей, Ду, мм
15, 25, 40, 50, 80, 100, 150, 200, 250, 300.
от 10000 до 2300000.
Диапазон чисел Рейнольдса
Таблица 2 - Диапазоны измерений расхода для воды.
|
Ду, мм |
15 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Qmax, m Vm |
5,07 |
11,4 |
28,6 |
49,5 |
108,4 |
186 |
422 |
737 |
1140 |
1608 |
|
Qmin, м /ч |
0,45 |
0,81 |
2,04 |
3,53 |
7,74 |
13,3 |
30,1 |
52,7 |
81,4 |
115 |
Таблица 3 - Диапазоны измерений расхода для воздуха.
|
Ду, мм |
15 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Qmax, 1м/ч |
57,9 |
130 |
327 |
566 |
1239 |
2128 |
4822 |
8426 |
13029 |
18373 |
|
Qmin, м /ч |
6,72 |
10,2 |
25,4 |
43,9 |
96 |
165 |
374 |
654 |
977 |
1378 |
Примечание - Значения приведены для нормальных условий по ГОСТ 2939-63.
Скорости потока измеряемой среды, м/с
Для жидкости от 0,3 до7,0;
Для газа, пара от 2,0 до 80,0.
Примечание - скорости потока для газа и пара: Ду15: от 3,0 до 45,0 м/с; Ду25: от 2,0 до 70,0 м/с.
Пределы допускаемой относительной погрешности измерений объёмного расхода, %:
|
- для жидкостей с Re>20000 - для газа и пара с Re>20000 - для жидкостей, газа и пара с 10000<Re<20000 |
±0,75; ±1,0; ±2,0. |
Пределы допускаемой относительной погрешности измерений объёмного расхода, при приведении его к нормальным условиям или при имитационной поверке, %:
|
- для жидкостей с Re>20000 - для газа и пара с Re>20000 - для жидкостей, газа и пара с 10000<Re<20000 Воспроизводимость измерений, % Диапазон рабочих температур измеряемой среды, оС (стандартное исполнение) Давление измеряемой среды (стандартное исполнение), МПа, не более Рабочие условия применения: |
±1,0; ±1,5; ±2,5. ±0,1. от минус 40 до +240. 10. |
Минимальная длина прямого участка трубопровода до расходомера:
|
- без возмущений потока, после сужений трубопровода, после одиночного изгиба трубы под 90°, не менее - перед струевыпрямителем, не менее - после струевыпрямителя , не менее - Минимальная длина прямого участка трубопровода после расходомера - температура окружающей среды, оС - влажность окружающей среды, % - атмосферное давление, кПа Динамическая вязкость измеряемой среды, Пуаз, не более Напряжение питания постоянного тока, В Потребляемая мощность, Вт, не более |
20^Ду; 2^Ду; 8-Ду. 5-Ду. от минус 40 до +85; от 30 до 80; от 84 до 106. 0,1. от 11 до 36. 0,8. |
Знак утверждения типа
наносится на корпус конвертера сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входит:
|
Расходомер-счётчик |
1 шт. |
|
Упаковка |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки |
1 шт. |
Нормативные документы
ГОСТ 28723-2005 «ГСИ. Расходомеры скоростные электромагнитные и вихревые. Общие технические требования и методы испытаний»;
Техническая документация фирмы «KROHNE Messtechnik», GmbH & Co. KG, Германия.
