Анализаторы хлора, серы и азота универсальные TOX-100, NSX-2100H, NSX-2100V
| Номер в ГРСИ РФ: | 52553-13 |
|---|---|
| Производитель / заявитель: | Фирма "Mitsubishi Electric", Япония |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52553-13 |
| Действует | по 05.12.2022 |
| Наименование | Анализаторы хлора, серы и азота универсальные |
| Модель | TOX-100, NSX-2100H, NSX-2100V |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 178fc5ff-8b62-ca13-4206-85b39160a68b |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Япония |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 34 п. 32 от 23.01.2013 |
Производитель / Заявитель
Фирма "Mitsubishi Chemical Analytech Co., Ltd.", ЯПОНИЯ
Япония
Поверка
| Методика поверки / информация о поверке | МП 242-1314-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 222 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
52553-13: Описание типа
2017-52553-13.pdf
|
Скачать | 121.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы хлора, серы и азота универсальные модели TOX-100, NSX-2100H, NSX-2100V предназначены для измерения содержания органически связанного хлора, общего азота и серы в твердых, жидких и газообразных пробах в соответствии со стандартизованными методиками (методами).
Описание
Принцип действия анализаторов основан на разрушении (окислении) компонентов пробы с образованием (SO2), (NO) и (HCl), которые потоком газа-носителя переносятся в детектор (УФ-детектор для серы (модель SD-210); азота (модели ND-210, ND-100); микрокулонометрический детектор для серы и хлора (модели MCD-210, MCD-100). Программное обеспечение прибора рассчитывает исходные содержания элементов (хлора/серы/азота) в пробе.
Анализаторы состоят из блока ввода пробы, блока высокотемпературной печи с кварцевой трубкой сжигания, блоков детектирования, блока электроники и представляют собой стационарные автоматизированные лабораторные приборы. Анализаторы комплектуются печами с горизонтальным или вертикальным расположением трубки сжигания и отдельными детекторами для определения хлора, серы и азота, (УФ-детектором для определения серы, хемилюминисцентным детектором для определения азота, микрокулонометрическим детектором для определения хлора и серы). Анализаторы работают под управлением программного обеспечения «NSX-2100».
Анализаторы оснащаются различными автоматическими пробозагрузочными устройствами для ввода жидких и твердых проб, газовых проб и сжиженных газов под давлением в зависимости от задач пользователей. Модификации различаются: моделью детектора ; горизонтальным или вертикальным размещением печи сгорания и расположением блока ввода пробы относительно корпуса анализатора (сбоку, в одну линию с корпусом основного блока у горизонтальной печи и сверху, над корпусом основного блока у вертикальной печи; перечнем анализируемых компонентов (только хлор; только сера; только азот; сера и азот; хлор, сера и азот); способом ввода проб с помощью различных автоматических устройств. В наименовании модификаций используются обозначение «Н» - «горизонтальная печь» и «V» - «вертикальная печь».
На рисунках 1 - 3 приведен внешний вид анализаторов различных модификаций и серий.
Рисунок 1 -

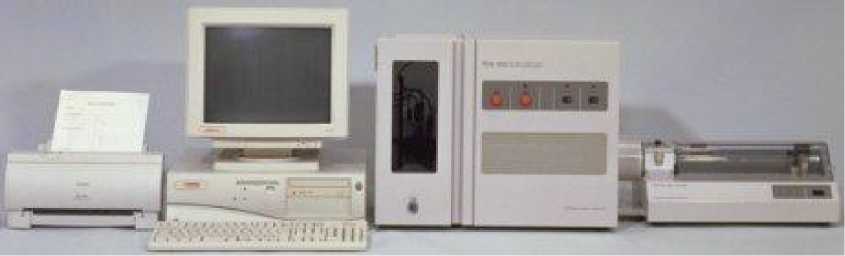

Внешний вид анализатора хлора, серы и азота модификации TOX -100
Рисунок 2 -

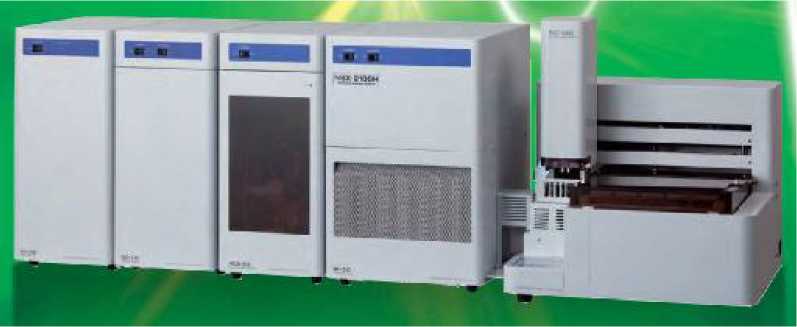

Внешний вид анализатора хлора, серы и азота серии NSX-2100H
Рисунок 3 -

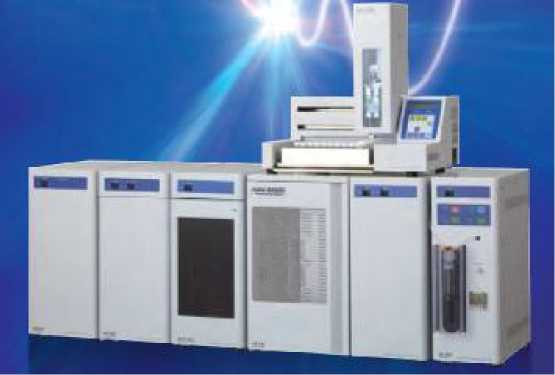

Внешний вид анализатора хлора, серы и азота серии NSX-2100V
Программное обеспечение
ПО «NSX-2100» является внешним и выполняет функции внешнего управления анализатором с удаленного компьютера. Функции ПО: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; измерений массовой доли серы, азота и хлора в нефтепродуктах; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерения общей серы, общего хлора и общего азота.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Идентификационные данные программного обеспечения приведены в таблице 1. Цифровой идентификатор вычисляется по исполняемому файлу «Nsx2100App.exe».
Таблица 1
|
Идентификационное наименование ПО |
Наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычислений идентификатора ПО |
|
NSX-2100 |
NSX-2100 |
1.9.1 |
32ed9acd1 ef8fa8fe7 ac27d1c9465547 |
md5 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
|
Определяемый элемент |
Чувствительность 1, у.е./мкг, не менее: |
Относительное СКО выходного сигнала1, %, не более |
|
Азот: - высокая чувствительность детектора |
3500 |
8 |
|
- низкая чувствительность детектора |
120 |
5 |
|
Сера УФ детектор: - высокая чувствительность детектора |
4000 |
5 |
|
- низкая чувствительность детектора |
90 |
3 |
|
Сера (окислительная микрокулонометрия): - режим «Low» |
600 |
10 |
|
- режим «Middle» |
600 |
5 |
|
- режим «High» |
600 |
3 |
|
Хлор (окислительная микрокулонометрия) |
600 |
15 |
от 20 до 90
3) Объем пробы, мкл
- по азоту
- по сере:
|
Микрокулонометрический детектор УФ детектор - по хлору |
от 10 до 200 от 10 до 90 от 10 до 200 |
|
4) Масса вводимого в анализатор элемента, мкг | |
|
- по азоту |
от 0,0045 до 0,5 |
|
- по сере: | |
|
Микрокулонометрический детектор |
от 0,02 до 5,0 |
|
УФ детектор |
от 0,009 до 1,0 |
|
- по хлору |
от 0,02 до 5,0 |
|
5) Потребляемая мощность, Вт, не более |
2000 |
|
6) Габаритные размеры блока детектора (ВхДхШ), мм, не более |
550х430х360 |
|
TOX-100, NSX-2100H, NSX-2100V | |
|
7) Масса, кг, не более | |
|
TOX-100, |
36 |
|
NSX-2100H, NSX-2100V |
53 |
|
8) Срок службы, лет |
10 |
|
9) Время средней наработки на отказ, ч |
10 000 |
|
Условия эксплуатации: | |
|
диапазон температур окружающей среды, оС |
от 15 до 25 |
|
диапазон относительной влажности воздуха, % |
от 30 до 80 |
|
диапазон атмосферного давления, кПа |
от 84 до 106 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Комплектность
|
Обозначение |
Наименование |
Кол. |
|
TOX-100, NSX-2100H, NSX-2100V |
Анализатор в сборе, включая: | |
|
- пиролизная печь в вертикальном (V) или горизонтальном (H) исполнении |
1 шт. | |
|
блок детектора: - сера - УФ-флуоресцентный детектор SD; - хлор и сера - ячейка для кулонометрического титро вания MCD; - азот - хемилюминисцентный детектор ND; - при комплектации мультиэлементного анализатора - соответствующий набор детекторов. |
1 шт. | |
|
Модуль автоматической подачи жидких проб или Модуль автоматической подачи твердых проб или Модуль автоматической подачи проб газов и сжиженных газов под давлением или комплект модулей в зависимости от фазового состояния образца |
1 шт. | |
|
Соединительные линии, блоки осушителей газов, набор фитингов, вакуумный насос к детектору азота. |
1 шт. | |
|
U-PANAL 0214 |
Растворы серы в изооктане |
Комплект |
|
U-PANAL 0218 |
Растворы азота в изооктане |
Комплект |
|
U-PANAL 0229 |
Растворы хлора в изооктане |
Комплект |
|
Расходные материалы |
Комплект | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 242-1314-2012 «Анализаторы хлора, серы и азота универсальные модели TOX-100, NSX-2100H, NSX-2100V. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в сентябре 2012 г.
Основные средства поверки:
Стандартные образцы состава хлорбензола, ГСО 7142-95 (МСО 0039:1998).
Стандартные образца состава аммонийного азота, ГСО 7747-99 (МСО 0200:2001).
Стандартные образцы массовой доли серы в нефтепродуктах: ГСО 9035-2008 СН-ВНИИМ-0,1.
Сведения о методах измерений
- «Анализаторы хлора, серы и азота «MITSUBISHI CHEMICAL ANALYTECH CO.,LTD.» модели NSX2100H/2100V. Руководство по эксплуатации»;
- «Анализаторы хлора «MITSUBISHI CHEMICAL ANALYTECH CO.,LTD.» модели TOX-100. Руководство по эксплуатации»;
- ГОСТ Р ЕН ИСО 20846-2006 «Нефтепродукты. Определение содержания серы методом ультрафиолетовой флуоресценции»;
- EN ISO 20846 «Нефтепродукты - Определение содержания серы в автомобильных топливах -Метод ультрафиолетовой флуоресценции»;
- ASTM D5453 «Стандартный метод определения общего содержания серы в легких углеводородах, моторном масле, топливах для двигателей с искровым зажиганием и дизельных двигателей, с помощью УФ-флуоресценции»;
- ASTM D6667 «Стандартный метод определения общего содержания летучей серы в газообразных углеводородах и сжиженных нефтяных газах методом ультрафиолетовой флуоресценции»;
- ASTM D7183 «Стандартный метод определения общего содержания серы в ароматических углеводородах и аналогичных продуктах методом ультрафиолетовой флуоресценции»;
- ASTM D7551 «Стандартный метод испытаний для определения общей летучей серы в газообразных углеводородах и сжиженном нефтяном газе и природном газе методом ультрафиолетовой флуоресценции»;
- UOP 987 «Определение следовых количеств серы в жидких углеводородах методом окислительного сгорания и ультрафиолетовой флуоресценции»;
- ASTM D4629 «Стандартный метод испытаний для определения следов азота в жидких нефтяных углеводородах с помощью окислительного сгорания при вводе шприцом и хемилюминесцентного детектирования»;
- ASTM D5762 «Стандартный метод испытаний для определения содержания азота в нефти и нефтепродуктах с помощью хемилюминесценции и ввода пробы лодочкой»;
- ASTM D5176 ««Стандартный метод испытаний для определения общего химически связанного азота в воде сжиганием и хемилюминесцентным детектированием».
- ASTM D6069 «Стандартный метод определения содержания азота в ароматических углеводородах окислительным сжиганием и хемилюминисцентным детектором низкого давления»;
- ASTM D7184 «Стандартный метод испытаний для определения следовых количеств азота в ароматических углеводородах окислительным сжиганием и хемилюминисцентным детектором низкого давления»;
- UOP 981 «Определение следовых количеств азота в жидких углеводородах окислительным сжиганием и хемилюминисцентным детектором»;
- ГОСТ Р 52247-2004, метод Б Нефть. Методы определения хлорорганических соединений»;
- ASTM D4929 «Стандартный метод испытаний для определения содержания хлорорганиче-ских соединений в сырой нефти»;
- ASTM D5808 «Стандартный метод испытаний для определения хлора в ароматических углеводородах и связанных химических продуктах микрокулонометрией»;
- UOP 779 «Определение хлоридов в нефтяных дистиллятах микрокулонометрией»;
- EN 14077 «(Нефтепродукты - Определение содержания органических галогенов - Метод окислительной микрокулонометрии»;
- ASTM D5194 «Метод определения следовых количеств хлора в жидких углеводородах титрованием»;
- ASTM D7457 «Стандартный метод испытаний для определения хлора в ароматических углеводородах и связанных химических продуктах микрокулонометрией»;
- UOP 910 «Определение общего хлора в сжиженных нефтяных газах и газообразных углеводородах методом микрокулонометрии»;
- ASTM D3120 «Стандартный метод испытаний для определения следовых количеств серы в легких жидких нефтяных углеводородах окислительной микрокулонометрией»;
- ASTM D3246 «Стандартный метод испытаний для определения серы в нефтяном газе окислительной микрокулонометрией»;
- ASTM D3961 «Стандартный метод испытаний для определения следовых количеств серы в жидких ароматических углеводородах окислительной микрокулонометрией»;
- ISO 16591 «Нефтепродукты - Определение содержания серы - Метод окислительной микрокулонометрии».
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
