Формирователи телефонных соединений ВЕКТОР-СИДС-2012
| Номер в ГРСИ РФ: | 52564-13 |
|---|---|
| Производитель / заявитель: | ООО "Координационно-информационное агентство" (КИА), г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52564-13 |
| Действует | по 31.01.2018 |
| Наименование | Формирователи телефонных соединений |
| Модель | ВЕКТОР-СИДС-2012 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 139b70ab-cf90-c5cd-6931-fa8ca1b55345 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 31.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 48 п. 06 от 31.01.2013 |
Производитель / Заявитель
ООО "Координационно-информационное агентство" (КИА), г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | КБРД.468261.003 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52564-13: Описание типа
2013-52564-13.pdf
|
Скачать | 132.1 КБ | |
|
52564-13: Методика поверки
2024-mp52564-13.pdf
|
Скачать | 309.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Формирователи телефонных соединений ВЕКТОР-СИДС-2012 (далее - ВЕКТОР-СИДС-2012) предназначены для формирования и измерений длительности соединений в сетях и системах проводной связи и мобильной связи стандартов GSM 900/1800, UMTS 2100/900, IMT-MC-450 и LTE.
Описание
ВЕКТОР-СИДС-2012 представляет собой аппаратно-программную систему, состоящую из персонального компьютера - ноутбука с общим и специальным программным обеспечением, специализированных мобильных телефонов (терминалов) и навигационного приемника сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS (рисунок 1). Все составные части ВЕКТОР-СИДС-2012 размещены в сумке-кейсе.
Принцип действия ВЕКТОР-СИДС-2012 основан на том, что по заданной программе первый терминал устанавливает исходящие соединения (с программируемыми числом и длительностью) через базовую станцию сетей подвижной связи (СПС) с коммутационным оборудованием оператора связи (с функцией измерения длительности соединений). Оператор связи на своем коммутационном оборудовании устанавливает переадресацию входящих соединений на второй терминал, работающий в режиме приема и измерений длительности входящих соединений. Результаты измерений длительности соединений, зарегистрированные оператором, передаются (по E-mail) лицу, проводящему измерения. В результате сравнения длительностей исходящих, входящих соединений, зарегистрированных ВЕКТОР-СИДС-2012 и длительностей соединений, зарегистрированных оператором, вычисляются абсолютные погрешности измерений длительностей соединений оборудованием оператора связи. Измерение и формирование длительностей соединений проводятся в реальном масштабе времени с синхронизацией времени таймера ноутбука по шкале UTC (SU) и определением географических координат местонахождения ВЕКТОР-СИДС. Погрешность синхронизации времени таймера ноутбука и определения географических координат определяются характеристиками используемого навигационного синхронизирующего приемника ГНСС ГЛОНАСС/GPS.
ВЕКТОР-СИДС-2012 обеспечивает установление связи с базовыми станциями сетей мобильной связи и проведение следующих операций:
• формирование исходящих голосовых соединений по заданной программе;
• задание программы и параметров измерений - количества этапов, числа и длительности исходящих соединений;
• измерение длительности входящих соединений;
• обработка и отображение параметров и характеристик соединений на компьютере.
Общий вид ВЕКтОр-СИДС-2012 представлен на рисунках 1 и 2.
Этикетка с наименованием СИ, знаком утверждения типа, заводским №, датой выпуска и местом пломбирования представлены на рисунке 3.

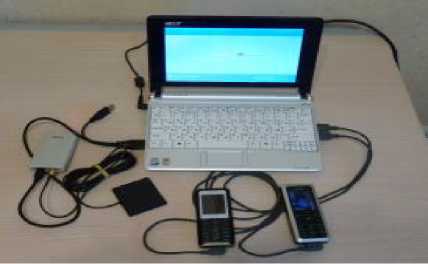

Рисунок 1 - Общий вид ВЕКТОР-СИДС-2012

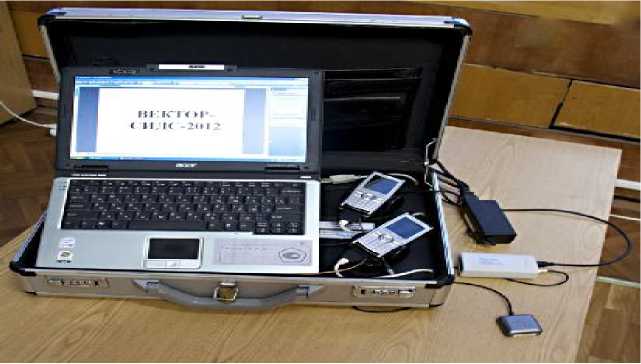

Рисунок 2 - Общий вид ВЕКТОР-СИДС-2012 в сумке-кейсе

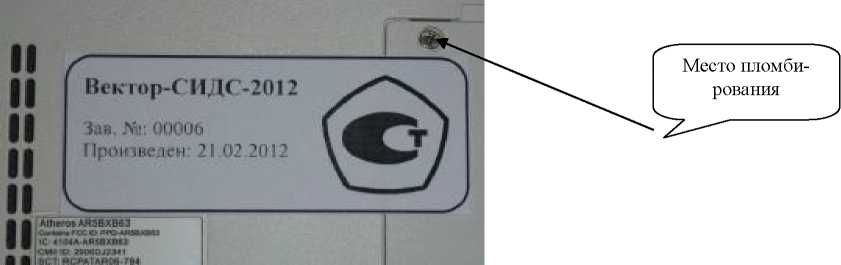

Рисунок 3 - Этикетка с наименованием СИ, знаком утверждения типа, заводским №, датой выпуска и местом пломбирования
Программное обеспечение
Программное обеспечение (ПО) «ВЕКТОР-СИДС-2012», идентификационное наименование «ВЕКТОР-СИДС-2012», версия 1,0. Все ПО «ВЕКТОР-СИДС-2012» является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный код) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО «ВЕКТОР-СИДС-2012» |
ВЕКТОР-СИДС-2012 |
1.0 |
Vector_SIDS1_ID (E62359DD62BB502043 60636717072FB4) |
md5 |
Технические характеристики
Метрологические и технические характеристики ВЕКТОР-СИДС-2012 приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон длительностей формирования/измерений соединений, с |
от 1 до 86400 |
|
Пределы допускаемой абсолютной погрешности формирования длительности соединений, с |
± 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений длительности соединений, с |
± 0,5 |
|
Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, В’А, не более |
100 |
|
Г абаритные размеры сумки-кейса (длина х ширина х высота), мм, не более |
400 х 300 х 70 |
|
Масса, кг, не более |
3 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Продолжительность непрерывной работы, ч, не менее |
24 |
|
Характеристики надёжности: • средняя наработка на отказ, ч, не менее • срок службы, лет, не менее |
10000 10 |
|
Рабочие условия применения: • температура окружающего воздуха, °С • относительная влажность воздуха при температуре воздуха 25 °С, % • атмосферное давление, кПа (мм рт. ст.) |
от 5 до 40 до 95 70,0 ...106,7 (537. 800) |
Знак утверждения типа
Знак утверждения типа наносится на крышку ноутбука путем наклеивания этикетки, содержащей наименование СИ, заводской номер, знак утверждения типа, дату выпуска, и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки ВЕКТОР-СИДС-2012 приведен в таблице 3.
Таблица 3
|
№ |
Наименование тип |
Тип, обозначение |
Кол-во |
Примечание |
|
1. |
Персональный компьютер (ноутбук) |
Acer AspireOne, Asus EEE PC, Lenovo IdeaPad |
1 |
совместимый с 1ВМ РС (**) |
|
2. |
Мобильный тестовый телефон с поддержкой сетей GSM 900/1800 |
Sagem, Nokia, Huawei, Siemens, Sony Ericsson, Huawei, ZTE |
2(*) |
(**) |
|
3. |
Мобильный тестовый телефон с поддержкой сетей UMTS 2100/900 МГц |
Nokia, Huawei, Sagem Siemens, Sony Ericsson, Huawei, ZTE |
2(*) |
(**) |
|
4. 5. |
Мобильный тестовый телефон с поддержкой сетей IMT-MC-450 Мобильный тестовый телефон с поддержкой сетей LTE |
Ubiquam, AnyData C-montech Nokia, Huawei, Sagem Siemens, Sony Ericsson, Huawei, ZTE |
2(*) 2(*) |
(**) (**) |
|
6. |
Навигационно-временной и синхронизирующий приемник |
Приемник навигационный МНП-М3, МНП-М7, КБ «НАВИС» |
1 |
(**) |
|
7. |
Сумка-кейс |
- |
1 |
(**) |
|
№ |
Наименование тип |
Тип, обозначение |
Кол-во |
Примечание |
|
8. |
Программное обеспечение “ВЕКТОР-СИДС-2012”, версия 1.0 |
КБРД.468261.003ПО |
1 |
Дистрибутив на CD |
|
9. |
Адаптер (инвертор питания) =12 В/~220 В |
- |
1 | |
|
10. |
Руководство по эксплуатации |
КБРД.468261.003РЭ |
1 | |
|
11. |
Паспорт |
КБРД.468261.003ПС |
1 | |
|
12. |
Инструкция. Формирователи телефонных соединений ВЕКТОР-СИДС-2012. Методика поверки. |
КБРД.468261.003МП |
1 |
(*) - количество определяется по согласованию с заказчиком;
(**) - тип определяется по согласованию с заказчиком.
Поверка
осуществляется в соответствии с документом «Инструкция. Формирователи телефонных соединений ВЕКТОР-СИДС-2012. Методика поверки. КБРД.468261.003МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.
Основное средство поверки:
частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83), диапазон измерения интервалов времени от 1 • 10 7 до 99999,(9) с, пределы допускаемой абсолютной погрешности измерений интервалов времени ± 0,1 мкс.
Сведения о методах измерений
Формирователь телефонных соединений ВЕКТОР-СИДС-2012. Руководство по эксплуатации ВЕКТОР-СИДС-2012. КБРД.468261.003РЭ.
Нормативные документы
ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
Рекомендации к применению
При оказании услуг почтовой связи и учете объема оказанных услуг электросвязи операторами связи.
