Трансформаторы напряжения GSZ 10, GSZ 20
| Номер в ГРСИ РФ: | 52589-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RITZ Instrument Transformers GmbH", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52589-13 |
| Действует | по 31.01.2018 |
| Наименование | Трансформаторы напряжения |
| Модель | GSZ 10, GSZ 20 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 26578331-6cad-a7e7-3c78-5036de9dbe0a |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 31.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 48 п. 39 от 31.01.2013 |
Производитель / Заявитель
Фирма "RITZ Instrument Transformers GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52589-13: Описание типа
2013-52589-13.pdf
|
Скачать | 90 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения GSZ10, GSZ20 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, применяются в установках переменного тока промышленной частоты в электро- сетях от 6 до 20 кВ.
Описание

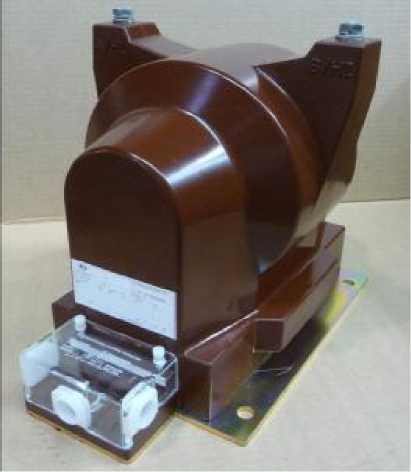

Трансформаторы напряжения GSZ10, GSZ20 представляют собой масштабные преобразователи индуктивного типа. Первичная обмотка имеет два изолированных вывода. Пер-
вичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Трансформаторы данного типа имеют до трех вторичных обмоток- одну или две основных измерительных и дополнительную. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммы выводов вторичных обмоток позволяют подсоединять провода сечением до 6 мм2. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для
предотвращения несанкционированного доступа. Изготавливаются модификации трансформаторов двух видов на различные наибольшие рабочие напряжения, обозначаемые как GSZ10, GSZ20.
Технические характеристики
|
Наименование параметра |
GSZ10 |
GSZ 20 |
|
наибольшие рабочие напряжения, кВ |
12 |
24 |
|
номинальные первичные напряжения, кВ |
6; 10 |
13,8; 15; 15,75; 20.0 |
|
номинальные вторичные напряжения, В - обмотки для измерений - дополнительные обмотки |
100; 110 100/3; 100/^3 | |
|
классы точности/ номинальные вторичные нагрузки, В •А: - обмотки для измерений - дополнительные обмотки |
0,2/2,5-30; 0,5/5-100; 1,0/30-240 3Р/5-100; 6Р/5-100 | |
|
предельная мощность, В^А - обмотки для измерений - дополнительные обмотки |
500 100 |
600 100 |
|
номинальная частота, Гц |
50 |
50 |
|
масса не более, кг |
до 25 |
до 39 |
|
габаритные размеры (Ш х Д х В), мм |
195 х 336 x 240 |
246 х 372 x 300 |
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -45 до 55 °С.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на паспорт типографским способом.
Комплектность
Трансформатор напряжения - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки: Трансформаторы напряжения эталонные: НЛЛ-15 и НЛЛ-35, класс точности 0,05. Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения GSZ10, GSZ20 фирмы «RITZ Instrument Transformers GmbH», Германия.
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "Трансформаторы напряжения. Методика поверки".
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
