Калибратор напряженности электростатического поля КНЭП-200

Назначение

Калибратор напряженности электростатического поля КНЭП-200 (далее - калибратор) предназначен для воспроизведения напряженности электростатического поля и электростатического потенциала заряженной поверхности.

Описание

Принцип действия калибратора основан на явлении образования однородного электростатического поля в пространстве между двумя параллельными пластинами плоского конденсатора, к которым приложена разность потенциалов.

Калибратор напряжённости электростатического поля представляет собой экранированную камеру, состоящую из двух вертикальных параллельных пластин размерами 580х480х20 мм и горизонтальной пластины размерами 400х400х30 мм, блока высоковольтного источника питания с регулируемым источником входного напряжения и вольтметра с высоковольтным делителем напряжения, расположенных внутри экранированной камеры. Горизонтальная пластина предназначена для воспроизведения электростатического потенциала заряженной поверхности. Экранированная камера оборудована закрывающейся дверцей, через которую помещают исследуемый прибор и клеммой заземления. Дверца имеет прозрачные диэлектрические панели, исключающие доступ к токоведущим частям установки, и снабжена нажимным устройством, предназначенным для замыкания цепи блокировки. Высоковольтный источник питания включается через цепь блокировки, которая замыкается кнопкой при закрытой дверце. Общий вид калибратора приведен на рисунке 1.

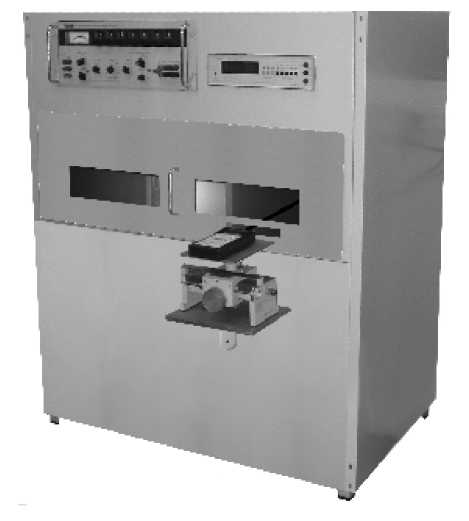

Рисунок 1 - Общий вид калибратора

Технические характеристики

Диапазон воспроизведения напряженности

электростатического поля, кВ/м                                           от -200 до +200;

Диапазон воспроизведения потенциала заряженной поверхности, кВ          от -30 до +30;

Пределы допускаемой относительной погрешности воспроизведения заданного значения напряжённости электростатического поля, %                      ± 1,5;

Пределы допускаемой относительной погрешности воспроизведения заданного значения потенциала заряженной поверхности, %                         ± 0,4;

Расстояние между пластинами h, мм                                           150,0 ± 1,5;

Сопротивление изоляции цепи блокировки, МОм, не менее

Потребляемая мощность, В^А, не более

Габаритные размеры (ширина х высота х глубина), мм, не более            1060x1250x870;

Масса, кг, не более

Условия эксплуатации:

- диапазон температуры окружающей среды, °С                             23 ± 5;

- диапазон относительной влажности воздуха, %                           65 ± 15;

- диапазон атмосферного давления, кПа, (мм рт.ст)                 84-106 (630-795);

- напряжение питающей сети, В                                       230 ± 23;

- частота, Гц                                                                       50,0 ± 0,5.

Знак утверждения типа

Знак утверждения типа наносится на боковую стенку калибратора и на титульный лист РЭ типографским способом.

Комплектность

- Экранированная камера в сборе                                           - 1 шт.

- Крепежные приспособления                                      - 1 комплект.

- Вольтметр В7-40/1 № 001798 с высоковольтным делителем напряжения      - 1 шт.

- Высоковольтный источник питания типа Ultravolt 40A24-P30 № 0256-87      - 1 шт.

- Регулируемый источник питания Fluke 335А № 710013                     - 1 шт.

- Методика поверки МП 2201 - 0024 - 2012                                - 1 шт.

- Руководство по эксплуатации Хд 2.085.011                                  - 1 шт.

Поверка

осуществляется по методике поверки МП 2201 - 0028 - 2012 «Калибратор напряженности электростатического поля КНЭП-200. Методика поверки», утверждённой ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2012 г.

Средства поверки:

Вольтметр универсальный В7-73/1. Относительная погрешность измерений:

- напряжения переменного тока от 1 мВ до 700 В в диапазоне частот от 45 Гц до 100 кГц 0,3 %;

- напряжения постоянного тока от 10 мкВ до 1000В 0,01%;

- электрического сопротивления в диапазоне от 0,1 до 107 Ом 0,06 %, в диапазоне от 107 до 109 Ом 0,3 %.

Нутромер микрометрический НМ 600. Предел допускаемой абсолютной погрешности в диапазоне измерений от 75 до 600 мм не более ±0,015 мм;

Сведения о методах измерений

приведены в руководстве по эксплуатации «Калибратор напряженности электростатического поля КНЭП-200. Руководство по эксплуатации» Хд 2.085.011.

Нормативные документы

1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2. ГОСТ 8.027-01 «ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

3. ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

4. Техническая документация ФГУП «ВНИИМ им. Д.И. Менделеева».

Рекомендации к применению

оказание услуг по обеспечению единства измерений.
