Стенды тормозные Hofmann brekon мод. 141-3, 141-4, 160

Назначение

Стенды тормозные Hofmann brekon модели 141-3, 141-4, 160 предназначены для измерений:

- тормозной силы, развиваемой тормозными системами автотранспортных средств;

- массы транспортного средства, приходящейся на ось;

- усилия на органах управления тормозной системой автотранспортных средств;

- давления сжатого воздуха в тормозном приводе.

Описание

В основу работы стендов тормозных Hofmann brekon модели 141-3, 141-4, 160 положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, "дорога" движется с заданной скоростью . Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение автомобиля со скоростью 2,6; 3,4 или 5,4 км/ч.

Одновременно производится испытание тормозов колес одной оси передней или задней. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор-редуктора подвешен балансирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой и передается на персональный компьютер и дисплей пульта управления.

Конструктивной основой ходовой части стендов Hofmann brekon модели 141-3, 141-4, 160 является опорное устройство, выполненное в виде несущей рамы, в которой размещаются блоки ходовых опорных роликов . В зависимости от модификации стендов конструкция рамы может быть выполнена в виде моноблока, в которой размещены два блока ходовых роликов, либо в виде двух отдельных рам с размещенными в них блоками ходовых роликов для установки каждого колеса диагностируемой оси автомобиля. Привод ведущего ролика осуществляется от мотор - редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора.

Корпус мотор - редуктора установлен в подшипниковых опорах. Реактивный момент корпуса при торможении через рычаг воспринимается силоизмерительной системой, состоящей из датчика и преобразователя. Крутящий момент от вала мотор - редуктора посредством механических передач передается на ведущий и ведомый ходовые ролики, на которые устанавливается колесо автомобиля. Диаметр роликов и расстояние между ними выбраны в соответствии с условиями обеспечения устойчивого положения автотранспортного средства на стенде во всех режимах испытаний тормозных систем.

Измерение усилий, прикладываемых к органам управления тормозными системами автомобилей, производится с помощью тензорезисторного датчика, размещенного в корпусе специальной формы. Датчик с помощью провода и разъема подключается к приборной стойке стенда.

Стенды тормозные Hofmann brekon модели 141-3, 141-4, 160 выпускаются в различных модификациях.

Стенды тормозные Hofmann brekon модели 141-3 конструктивно выполнены в виде двух блоков и применяются для измерений тормозных сил и проверки эффективности тормозов легковых автомобилей и легких грузовиков с максимальной массой, приходящейся на ось до 3 т.

Стенды тормозные Hofmann brekon модели 141-4 конструктивно выполнены в виде двух блоков и применяются для измерений тормозных сил и проверки эффективности тормозов легковых автомобилей и легких грузовиков с максимальной массой, приходящейся на ось до 4 т.

Лист № 2

Всего листов 5

Стенды тормозные Hofmann brekon 160 конструктивно выполнены в виде двух блоков и применяются для измерений тормозных сил и проверки эффективности тормозов легковых автомобилей и легких грузовиков с максимальной массой, приходящейся на ось до 6 т.

Во всех стендах тензодатчики, предназначенные для измерений статической нагрузки на ось автомобиля, размещены в под рамой тормозного стенда. Для этих стендов в качестве устройств отображения измерительной информации служат приборная стойка с размещенными в ней персональным компьютером, принтером и монитором.

Все модели стендов могут быть укомплектованы устройством для измерений усилия на органах управления тормозными системами автотранспортных средств (усилия, прикладываемого к педали тормоза).

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование предварительных усилителей тензометрических измерительных датчиков, задней крышки приборной стойки, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

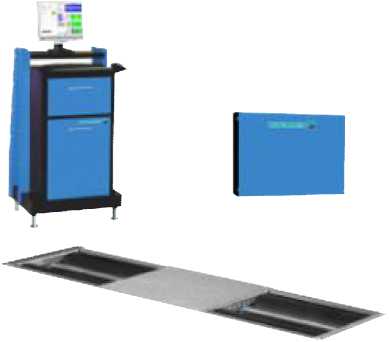

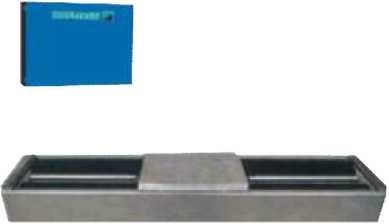

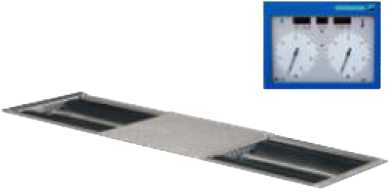

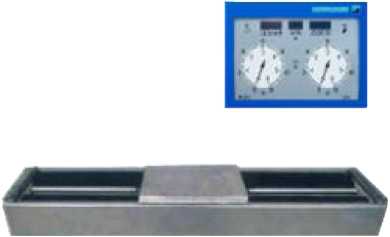

Общий вид стендов тормозных Hofmann brekon 141-3, 141-4, 160

а) модель 141-3

б) модель 141-4

в) модель 160

Программное обеспечение

Программное обеспечение разработано специально для стендов тормозных Hofmann brekon модели 141-3, 141-4, 160 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Программное обеспечение зарегистрировано как интеллектуальная собственность «Snap-On Equipment S.r.l. a Unico Socio» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на приборную стойку стендов тормозных Hofmann brekon модели 141-3, 141-4, 160, методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

- стенд тормозной, в комплекте                                      1 штука;

- комплект принадлежностей и приспособлений                       1 комплект;

- руководство по эксплуатации                                         1 экземпляр ;

- методика поверки                                                    1 экземпляр.

По отдельному заказу поставляется калибровочное приспособление.

Поверка

осуществляется в соответствии с МП АПМ 07-12 «Стенды тормозные Hofmann brekon модели 141-3, 141-4, 160. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в июне 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Сведения о методах измерений

Методика выполнения измерений приведена в документе «Стенды тормозные Hofmann brekon модели 141-3, 141-4, 160. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ 8.065-85 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы».

2. Приказ Министерства промышленности и торговли РФ от 6 декабря 2011 г. N 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня».

3. ГОСТ Р 41.13-99 «Единообразные предписания, касающиеся официального утверждения транспортных средств категорий m, n и о в отношении торможения».

4. ГОСТ Р 41.13-Н «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения».

5. Техническая документация «Snap-On Equipment S.r.l. a Unico Socio», Италия.

Рекомендации к применению

- выполнение работ с помощью средств измерений, к которым установлены обязательные требования.
