Трансформаторы тока AR
| Номер в ГРСИ РФ: | 52607-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Schneider Electric Industries SAS", Франция |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52607-13 |
| Действует | по 29.12.2027 |
| Наименование | Трансформаторы тока |
| Модель | AR |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7b5445d8-7cbe-9e5e-d6c5-884ff8a921ff |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 59 п. 06 от 01.02.2013 |
Производитель / Заявитель
Фирма "Schneider Electric S.p.A.", Италия
Италия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 457 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52607-13: Описание типа
2017-52607-13.pdf
|
Скачать | 128.7 КБ | |
|
52607-13: Методика поверки
2022-mp52607-13.pdf
|
Скачать | 68.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока AR модификаций ARJP1/N1J, ARJP2/N1J, ARJP2/N3J (в дальнейшем -трансформаторы AR) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформатора заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока AR являются трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. В зависимости от конкретных параметров трансформаторы тока AR выпускаются разных модификаций. Кроме того, каждая модификация для различных значений номинального первичного тока для гарантированных классов точности имеет различные значения номинальной вторичной нагрузки.
Трансформаторы AR применяются в составе комплектных распределительных устройств (КРУ) в сетях напряжением 6, 10, 15, 20 кВ.
Климатическое исполнение УХЛ 3.1 по ГОСТ 15150 с расширенным до минус 45°С температурным диапазоном.
Общий вид трансформаторов представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.

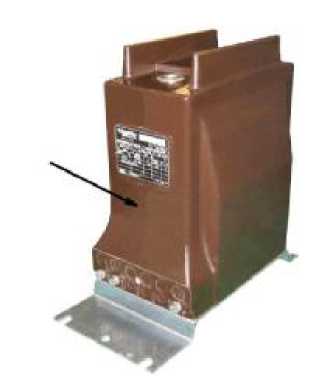

ARJP1/N1J

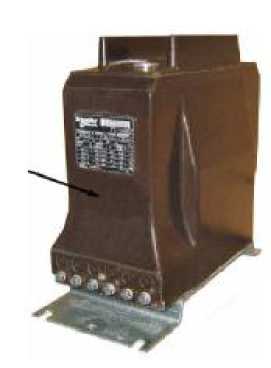

ARJP2/N1J
Рис. 1

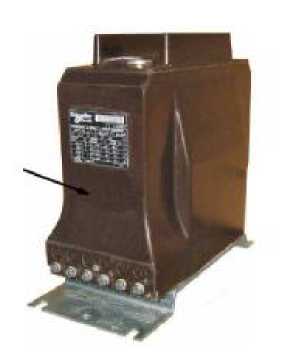

ARJP2/N3J
Технические характеристики
Основные технические характеристики трансформаторов тока AR модификаций ARJP1/N1J, ARJP2/N1J, ARJP2/N3J приведены в таблице 1.
|
Характеристика |
Модификации трансформаторов тока AR | ||
|
ARJP1/N1J |
ARJP2/N1J |
ARJP2/N3J | |
|
Номинальное напряжение трансформатора, кВ |
6; 10; 15; 20 | ||
|
Наибольшее рабочее напряжение трансформатора, кВ |
7,2; 12; 17,5; 24 | ||
|
Частота переменного тока, Гц |
50 | ||
|
Номинальный первичный ток, А |
от 5 до 800 |
от 5 до 1250 |
от 5 до 1250 |
|
Номинальный вторичный ток, А |
1; 5 | ||
|
Количество вторичных обмоток |
1 |
1 |
3 |
|
Номинальный класс точности: - вторичная обмотка (измерение) - вторичная обмотка (защита) |
0,2; 0,2S; 0,5; 0,5S; 1 5Р | ||
|
Номинальная вторичная нагрузка, В^ А - вторичная обмотка (измерение) - вторичная обмотка (защита) |
от 1 до 50 от 1 до 30 | ||
|
Номинальная предельная кратность вторичной обмотки (для защиты) |
10; 15; 20; 30 | ||
|
Номинальный коэффициент безопасности вторичной обмотки (для измерения) |
5; 10 | ||
|
Ток односекундной термической стойкости 11Т, не более, кА |
50 | ||
|
Г абаритные размеры, мм, не более (длина х ширина х высота) |
295 х 148 х 290 |
322 х 148 х 290 |
322 х 148 х 290 |
|
Масса трансформатора, кг, не более |
18 |
19 |
19 |
Знак утверждения типа
Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.
Комплектность
1 Трансформатор тока 1 шт.;
2 Паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
- эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001 ^ 1,0)%, (0,1 ^20) мин.
Сведения о методах измерений
Отсутствуют
Нормативные документы
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1.Трансформаторы тока.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
