Нутромеры индикаторные
| Номер в ГРСИ РФ: | 52611-13 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | Фирма "G.T.O. Industrial Co. Ltd.", Китай |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52611-13 |
| Действует | по 08.12.2027 |
| Наименование | Нутромеры индикаторные |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a564dfea-9067-a032-424d-dd9d50b45c51 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 59 п. 10 от 01.02.2013 |
Производитель / Заявитель
Фирма "G.T.O. Industrial Co. Ltd.", КНР
Китай
Поверка
| Методика поверки / информация о поверке | МП 52611-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5940
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5379 (91%) |
| Неуспешных поверок (СИ непригодно) | 561 (9 %) |
| Актуальность информации | 06.12.2025 |
Поверители
Скачать
|
52611-13: Описание типа
2025-52611-13.pdf
|
Скачать | 307.4 КБ | |
|
52611-13: Методика поверки
2022-mp52611-13.pdf
|
Скачать | 62.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нутромеры индикаторные (далее по тексту - нутромеры) предназначены для измерений внутренних диаметров отверстий от 6,0 до 450 мм относительным методом в условиях цехов и лабораторий машиностроительного комплекса.
Описание
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Отсчетное устройство - измерительная головка с ценой деления 0,01 мм. Для совмещения линии измерения с осевой плоскостью измеряемого
отверстия нутромеры снабжены центрирующим мостиком. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по аттестованным установочным кольцам или блокам концевых мер длины с боковиками.
Товарный знак
наносится на циферблат
отсчетного устройства нутромера.
Общий вид нутромера представлен на рисунке 1.
Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения наносится на боковую поверхность отсчетного устройства и на ножку нутромера краской или методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

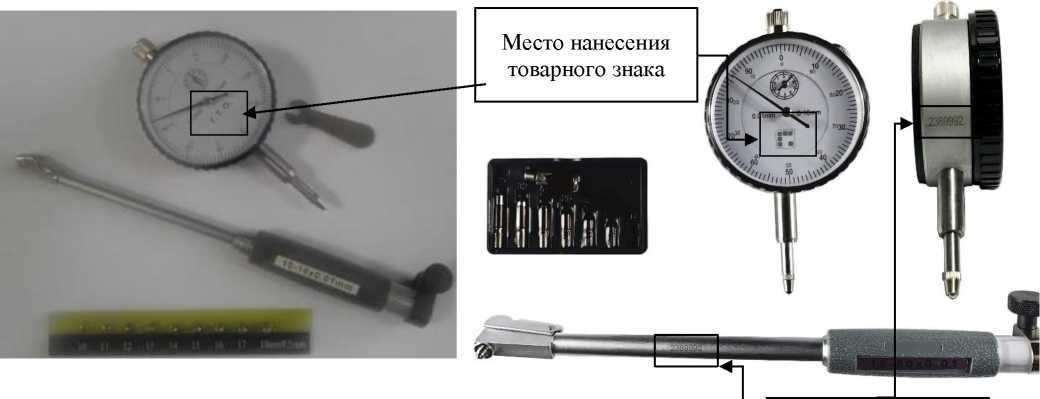

Место нанесения заводского номера
Рисунок 1 - Общий вид нутромера индикаторного
Технические характеристики
Диапазон измерений, цена деления отсчетного устройства, предел допускаемой абсолютной погрешности и наибольшая глубина измерений нутромеров указаны в таблице 1.
Таблица 1 - Диапазон измерений, цена деления отсчетного устройства, предел допускаемой
абсолютной погрешности и наибольшая глубина измерений нутромеров
|
Диапазон измерений, мм |
Цена деления отсчетного устройства , мм |
Предел допускаемой абсолютной погрешности, мм |
Наибольшая глубина измерений, мм | ||
|
на любом участке диапазона измерений, мм |
в пределах всего перемещения измерительного стержня | ||||
|
0,1 |
1,0 | ||||
|
от 6 до 10 включ. |
0,01 |
0,08 |
- |
0,012 |
60, 100 |
|
св. 10 до 18 включ. |
0,01 |
0,08 |
- |
0,012 |
130 |
|
св. 18 до 50 включ. |
0,01 |
0,08 |
0,012 |
0,015 |
150 |
|
св. 50 до 100 включ. |
0,01 |
- |
0,012 |
0,018 |
200 |
|
св. 100 до 160 включ. |
0,01 |
- |
0,012 |
0,018 |
300 |
|
св. 160 до 250 включ. |
0,01 |
- |
0,012 |
0,018 |
400 |
|
св. 250 до 450 включ. |
0,01 |
- |
0,014 |
0,022 |
500 |
Измерительное усилие и усилие центрирующего мостика указаны в таблице 2.
Таблица 2 - Измерительное усилие и усилие центрирующего мостика
|
Диапазон измерений, мм |
Измерительное усилие, Н |
Усилие центрирующего мостика, Н |
|
от 6 до 10 включ. |
от 2,5 до 4,5 включ. |
от 5,0 до 8,5 включ. |
|
св. 10 до 18 включ. |
от 2,5 до 4,5 включ. |
от 5,0 до 8,5 включ. |
|
св. 18 до 50 включ. |
от 2,5 до 4,5 включ. |
от 5,0 до 8,5 включ. |
|
св. 50 до 100 включ. |
от 4,0 до 7,0 включ. |
от 7,5 до 12,0 включ. |
|
св. 100 до 160 включ. |
от 5,0 до 9,0 включ. |
от 9,5 до 16,0 включ. |
|
св. 160 до 250 включ. |
от 5,0 до 9,0 включ. |
от 9,5 до 16,0 включ. |
|
св. 250 до 450 включ. |
от 5,0 до 9,0 включ. |
от 9,5 до 16,0 включ. |
Таблица 3 - Метрологические и технические характеристики нутромеров
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra измерительных поверхностей нутромера по ГОСТ 2789-73, мкм, не более |
0,16 |
|
Параметр шероховатости Ra опорных поверхностей центрирующего мостика по ГОСТ 2789-73, мкм, не более |
0,63 |
|
Допускаемое значение погрешности нутромера, вносимой неточным расположением центрирующего мостика, мкм |
3 |
|
Размах показаний, дел., не более |
1/3 |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Относительная влажность воздуха при температуре + 25 °С, %, не более |
80 |
Знак утверждения типа
Знак утверждения типа наносится на наружную поверхность футляра нутромера методом наклейки и в правом верхнем углу паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
нутромер |
1 шт. |
|
головка измерительная часового типа |
1 шт. |
|
сменные измерительные стержни |
1 набор |
|
ключ |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
|
методика поверки |
1 экз. |
Сведения о методах измерений
Метод измерений изложен в разделах «Подготовка нутромера к работе» и «Порядок работы и обслуживание» Паспорта нутромеров индикаторных.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия G.T.O. Industrial Co. Ltd, КНР «Нутромеры индикаторные».
