Трансформаторы тока встроенные ТВГ-УЭТМ®
| Номер в ГРСИ РФ: | 52619-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Эльмаш (УЭТМ)", г.Екатеринбург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52619-13 |
| Действует | по 18.12.2027 |
| Наименование | Трансформаторы тока встроенные |
| Модель | ТВГ-УЭТМ® |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0a939ec6-ae50-2209-e059-b14f03d27a1a |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 59 п. 18 от 01.02.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Эльмаш (УЭТМ)" (ООО "Эльмаш (УЭТМ)"), г. Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 и 6БП.176.128 РЭ, пункт 3.2 |
| Межповерочный интервал / Периодичность поверки |
20 лет
|
| Зарегистрировано поверок |
21658
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21658 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52619-13: Описание типа
2022-52619-13-1.pdf
|
Скачать | 447.6 КБ | |
|
52619-13: Методика поверки
2022-mp52619-13-1.pdf
|
Скачать | 75.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока встроенные ТВГ-УЭТМ® (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в сетях переменного тока с номинальным напряжением 35, 110, 220, 330 и 500 кВ, частоты 50 или 60 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Трансформаторы состоят из одной или нескольких вторичных обмоток. Роль первичной обмотки трансформатора выполняет токоведущая система аппарата. Вторичная обмотка намотана на тороидальный магнитопровод, изготовленный из нанокристаллического сплава или из холоднокатаной анизотропной электротехнической стали. Вторичная обмотка выполняется с несколькими коэффициентами трансформации, которые получаются изменением числа витков вторичной обмотки.
Трансформаторы применяются для работы внутри конструкции других аппаратов, например, в конструкции элегазовых баковых выключателей, силовых трансформаторов, комплектных распределительных устройств или других, обеспечивающих изоляцию трансформатора от цепи высокого напряжения (далее по тексту - аппарат) в электрических сетях переменного тока.
Трансформаторы выпускаются в исполнениях: ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-110, ТВГ-УЭТМ®-220, ТВГ-УЭТМ®-330 и ТВГ-УЭТМ®-500, которые отличаются габаритами и весовыми характеристиками.
Условное обозначение типа трансформатора
ТВГ-УЭТМ®- Х
I 1------ Номинальное напряжение, кВ
--------- Знак охраны
------------- Товарный знак предприятия
----------------- Газонаполненный аппарат*
------------------ Встроенный
--------------------- Трансформатор тока
* Предназначен для встраивания в аппарат с внутренней газовой изоляцией, а также для установки в устройства с другим типом изоляции.

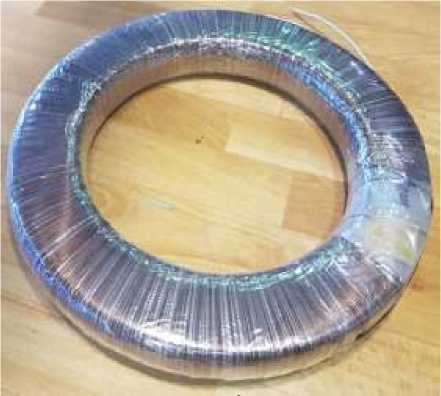

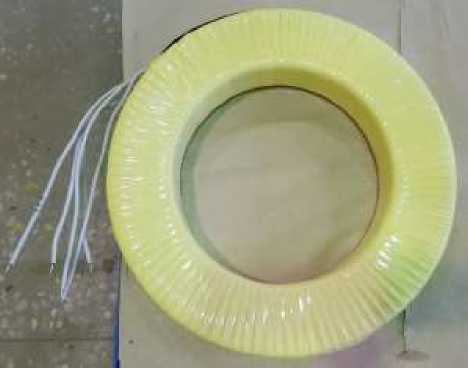

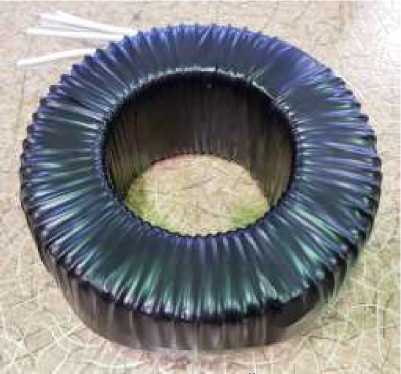

Общий вид трансформаторов тока встроенных ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-110, ТВГ-УЭТМ®-220, ТВГ-УЭТМ®-330 и ТВГ-УЭТМ®-500 представлен на рисунках 1 и 2.
ТВГ-УЭТМ®-35
ТВГ-УЭТМ®-110
Рисунок 1 - Общий вид трансформаторов тока встроенных ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-110
ТВГ-УЭТМ®-220
Рисунок 2 - Общий вид трансформаторов тока встроенных ТВГ-УЭТМ®-220, ТВГ-УЭТМ®-330 и ТВГ-УЭТМ®-500
ТВГ-УЭТМ®-330, ТВГ-УЭТМ®-500
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный первичный ток, А |
от 5 до 6000 |
|
Номинальная частота, Гц |
50 или 60 |
|
Номинальный вторичный ток, А |
1, 2 и 5 |
|
Классы точности по ГОСТ 7746-2015 и техническим условиям 6БП.176.128 ТУ: - коммерческий учет или измерение - защита |
0,2S; 0,5S; 0,2; 0,5; 1; 3; 5; 10 5Р; 10Р; 5PR; 10PR; TPY; TPZ |
|
Номинальная вторичная нагрузка с WSP2 =0,8, В^А |
от 0 до 100 |
|
Наименование характеристики |
Значение |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 250 |
|
Коэффициент безопасности приборов вторичной обмотки для коммерческого учета или измерений |
от 2 до 30 |
Примечания
1 Фактические значения номинальных параметров указывают в паспорте на трансформатор тока и на табличке технических данных (по заявке заказчика трансформатор может иметь параметры отличные от указанных в таблице).
2 Допускается устанавливать диапазоны вторичной нагрузки, отличающиеся от стандартных, и расширить диапазон номинальных первичных токов в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % и 200 %, либо совместить их, например, от 0,1 % до 200 %.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
ТВГ-УЭТМ®-35 |
ТВГ-УЭТМ®-110 |
ТВГ-УЭТМ®-220 |
ТВГ-УЭТМ®-330 |
ТВГ-УЭТМ®-500 | |
|
Количество ответвлений от вторичных обмоток |
от 0 до 6 | ||||
|
Параметры тока короткого замыкания: - наибольший пик тока, кА - предельная кратность тока термической стойкости - длительность протекания тока короткого замыкания, с |
от 0 до 160 от 0 до 250 1, 3 | ||||
|
Габаритные размеры*: - внутренний диаметр, мм, не менее - наружный диаметр, мм, не более - высота, мм, не более |
85 190 170 |
240 420 330 |
274 435 330 |
445 600 330 | |
|
Средняя масса трансформатора, кг |
10 |
20 |
30 |
50 | |
|
Средний срок службы, лет, не менее |
40 | ||||
|
Средняя наработка до отказа, ч |
7,1-108 |
5,1-107 |
1,3-108 |
— | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2; УХЛ2; ХЛ2; Т2 | ||||
|
Диапазон рабочих температур, °С |
от -60 до +80 | ||||
* - определяются в соответствии с заказом (по требованию заказчика возможно изменение габаритных размеров)
Примечание - Конкретные технические характеристики устанавливаются в соответствии с заказом и указываются в паспорте на трансформатор.
Знак утверждения типа
наносится фотохимическим способом или иным, обеспечивающим его сохранность в течение срока службы трансформатора, на табличку технических данных аппарата и на паспорт трансформатора.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | ||||
|
Трансформатор тока встроенный |
ТВГ-УЭТМ®-35 |
ТВГ-УЭТМ®-110 |
ТВГ-УЭТМ®-220 |
ТВГ-УЭТМ®-330 |
ТВГ-УЭТМ®-500 |
1 шт. |
|
Паспорт |
6БП |
.176.128 ПС |
1 экз. | |||
|
Руководство по эксплуатации |
6БП.176.128 РЭ |
1 экз. | ||||
|
Примечание - Паспорт оформляется и поставляется на комплект трансформаторов, поставляемых в составе аппарата, совместно с РЭ. | ||||||
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и документу: Трансформаторы тока встроенные ТВГ-УЭТМ® на напряжение 35, 110, 220, 330 и 500 кВ. Руководство по эксплуатации 6БП.176.128 РЭ (пункт 3.2 «Поверка»).
Основные средства поверки:
- эталон 2 разряда по ГОСТ Р 8.859-2013 единиц коэффициента и угла масштабного преобразования синусоидального тока (трансформаторы тока измерительные лабораторные ТТИ-5000.51 (регистрационный номер в Федеральном информационном фонде 55278-13) и ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08) в каскадном включении).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия (п. 5.1, 6.1, 6.2.1, 6.4.2, 6.4.3, 6.5, 6.9, 6.12.2, 9.1, 9.5, 9.6, 9.8, 9.13)
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
6БП.176.128 ТУ Трансформаторы тока встроенные ТВГ-УЭТМ® на напряжение 35, 110, 220, 330 и 500 кВ. Технические условия
Другие Трансформаторы
