Преобразователи тока измерительные двунаправленные LKAT Plus
| Номер в ГРСИ РФ: | 52623-13 |
|---|---|
| Производитель / заявитель: | Компания "DynAmp, LLC", США |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52623-13 |
| Действует | по 01.02.2018 |
| Наименование | Преобразователи тока измерительные двунаправленные |
| Модель | LKAT Plus |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bca3a962-5467-9c59-5ceb-67756757fa7c |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 59 п. 22 от 01.02.2013 |
Производитель / Заявитель
Компания "DynAmp, LLC", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 52623-13 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52623-13: Описание типа
2013-52623-13.pdf
|
Скачать | 110.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи тока измерительные двунаправленные LKAT Plus (далее по тексту -преобразователи) предназначены для измерения и преобразования переменного и постоянного тока в сигналы измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических сетях постоянного тока и сетях переменного тока.
Описание
Принцип действия преобразователей основан на эффекте Холла, который заключается в явлении возникновения поперечной разности потенциалов при помещении проводника с током в магнитное поле.
Преобразователи состоят из измерительной головки и измерительного блока.
Измерительные головки преобразователей оснащены датчиками Холла и схемами согласования сигнала. Трубчатый корпус сделан из негорючих пластиковых материалов. Изоляция от шины обеспечивается однородной (герметизированной) конструкцией головки.
Измерительные головки преобразователей устанавливаются на шину с помощью стекловолоконных направляющих и подпружиненных зажимов.
Измерительный блок помещен в корпус NEMA 4X. На корпусе измерительного блока расположены 4 разъема для подключения измерительных головок, выходы измерительного блока и вход питания. Измерительные блоки преобразователей поставляются с источником питания и основной платой (по одной единице каждого). Они монтируются на стальное основание, установленное на стальную панель, закрытую в корпусе. Корпус измерительного блока изготовлен из прозрачного поликарбоната. Это позволяет пользователю видеть различные светодиодные или жидкокристаллические индикаторы состояния.
Выходные сигналы формируются на аналоговых интерфейсах, которые предназначены для измерения и измерения/защиты соответственно.

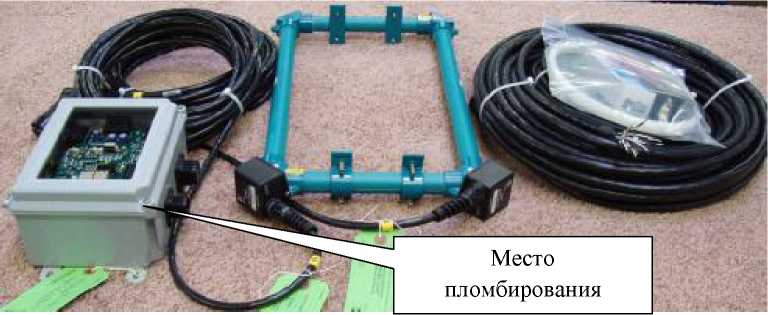

Рисунок 1 - Внешний вид преобразователей тока измерительных двунаправленных LKAT Plus.
Технические характеристики
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 1.
Таблица 1- Диапазоны измерений, технические характеристики и пределы допускаемых основных погрешностей
|
Наименование параметра |
Значение |
Примечание |
|
Диапазон измерения и преобразования силы электрического тока, кА |
от минус 25 до плюс 25 |
для силы переменного тока в диапазоне частот (50±5) Гц |
|
Пределы допускаемой основной приведенной погрешности коэффициента масштабного преобразования, % |
±1,0* |
- |
|
Пределы допускаемой дополнительной приведенной погрешности коэффициента масштабного преобразования, вызванного разницей температур в пределах рабочего диапазона температур, не более, %/°С |
±0,02 |
- |
|
Диапазон выходного сигнала, мА |
±20 |
- |
|
Значение нагрузки по выходам, не более, кОм |
0,5; 100 |
тип выхода: токовая петля; тип выхода: выход по напряжению |
|
Габаритные размеры (длина х ширина х высота), не более, мм |
250x220x120 |
измерительный блок |
|
Масса, не более, кг |
От 1 до 4 4,5 |
измерительная головка; измерительный блок |
|
Длина кабеля измерительной головки, не более, м |
10 |
- |
|
Длина измерительного кабеля, не более, м |
30 |
- |
|
Напряжение питания электронного блока, В |
от 110 до 264 от 85 до 264 |
постоянный ток; переменный ток |
|
Потребляемая мощность, не более, В^ А |
30 |
- |
|
Средний срок службы, не менее, лет |
15 |
- |
|
Примечание: *- допускаемая основная погрешность приведена к номинальному значению первичного тока. | ||
Нормальные условия применения:
- температура окружающего воздуха (25±2) °С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).
Рабочие условия применения:
- температура окружающего воздуха для измерительных головок от минус 20 до плюс 80 °С; для измерительного блока от минус 10 до плюс 50 °С;
- относительная влажность воздуха не более 90 % при плюс 30 °С.
Знак утверждения типа
Знак утверждения типа наносят на табличку преобразователей методом термопечати или трафаретной печати или на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведён в таблице 2.
Таблица 2- Комплектность поставки
|
Наименование |
Количество |
|
Измерительный блок |
1 шт. |
|
Измерительная головка |
1 - 4 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Набор измерительных кабелей |
1 шт. |
|
Аксессуары |
1 шт. |
Поверка
осуществляется в соответствии с документом МП 52623-13 «Преобразователи тока измерительные двунаправленные LKAT Plus. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2012 года.
Основные средства поверки приведены в таблице 3.
Таблица 3- Основные средства поверки
|
Наименование и тип средства поверки |
Требуемые характеристики |
|
Трансформатор тока измерительный лабораторный ТТИ-100 |
Диапазон первичного тока от 20 до 18000 А, предел допускаемой относительной токовой погрешности 0,01 %, предел допускаемой абсолютной угловой погрешности 1'. |
|
Трансформатор тока измерительный лабораторный ТТИ-5000.5 |
Диапазон первичного тока от 5 до 5000 А, класс точности 0,05. |
|
Многофункциональный калибратор Fluke 9100 |
Диапазон воспроизведения силы тока от 0 до 20 А (для увеличения диапазона воспроизведения используются токовые катушки), относительная погрешность 0,014 %. |
|
Мультиметр цифровой 2002 |
Диапазон измерения силы тока от 200 мкА до 2 А с допускаемой относительной погрешностью ±0,05 %, диапазон измерения напряжения постоянного тока от 0,1 до 100 В с допускаемой относительной погрешностью ±0,05 %. |
|
Нановольт-микроомметр 34420 А |
Диапазон измерения напряжения постоянного тока (0 - 100) В, допускаемая основная относительная погрешность измерения ± (0,005 % • Uu3M + 0,002 % • ипредел) |
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. МЭК 61850-9-2-2004 «Описание специфического сервиса связи (SCSM) — Выборочные значения по ИСО/МЭК 8802-3».
3. Техническая документация компании DynAmp, LLC.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
