Датчики перемещений WDS-3000-P115-СА-Р
| Номер в ГРСИ РФ: | 52633-13 |
|---|---|
| Категория: | Датчики перемещений |
| Производитель / заявитель: | Фирма "Micro-Epsilon Messtechnik GmbH", Германия |
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52633-13 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики перемещений | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | WDS-3000-P115-СА-Р | ||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 29552322-453d-f6c3-9164-b4f55f6e2d05 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2013 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 59 п. 32 от 01.02.2013 |
Производитель / Заявитель
Фирма "Micro-Epsilon Messtechnik", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП РТ 1744-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 461 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52633-13: Описание типа
2013-52633-13.pdf
|
Скачать | 72.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики перемещений WDS-3000-P115-CA-P предназначены для измерения линейных перемещений при проведении прочностных исследований материалов и конструкций.
Описание
В конструкции датчика перемещений WDS-3OOO-P115-CA-P с измерительной проволокой длиной 3000 мм применяется потенциометрический принцип. В соответствии с потенциометрическим принципом, линейное перемещение подвижного контакта по неподвижной резистивной полосе трансформируется за счет поворота в изменение сопротивления.
Измерительная проволока сделана из гибкой стали, она наматывается на барабан, приводимый в движение надежным пружинным устройством.
Наматывающий барабан ориентирован в соответствии с:
- многооборотным потенциометром,
- датчиком положения.

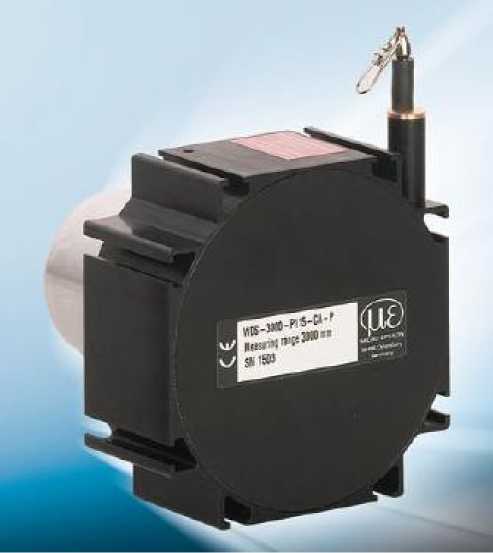

Внешний вид датчика показан на рисунке 1.
Рис. 1. Внешний вид датчика
Технические характеристики
|
Диапазон измерений, мм |
от 0 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерения, мм |
±3 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
190x115x135 |
|
Масса, кг, не более |
1,2 |
|
Напряжение питания, постоянный ток, В |
32 |
|
Условия эксплуатации: - температура, ° С - относительная влажность, % - давление, кПа |
+20±5 60 ± 20 84...106 |
Знак утверждения типа
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом и на боковую поверхность датчика в виде наклейки.
Комплектность
1. Датчик перемещений WDS-3000-P115-CA-P 1 шт.
2. Руководство по эксплуатации 09.0050.0.2770.889РЭ «Датчики
перемещений WDS-3000-P115-CA-P. Руководство по эксплуатации» 1 экз.
3. Методика поверки МП РТ 1744-2012 «Датчики перемещений
WDS-3000-P115-CA-P. Методика поверки» 1 экз.
Поверка
осуществляется в соответствие с документом МП РТ 1744-2012 «Датчики перемещений WDS-3000-P115-CA-P. Методика поверки», утвержденном в ФБУ «Ростест-Москва» «6» июня 2012 г.
Основными средствами поверки являются:
- Система лазерная измерительная XL-80, Госреестр №35362-07, ПГ=1мкм/м.
Сведения о методах измерений
Метод измерений изложен в документе «Датчики перемещений WDS-3000-P115-CA-P. Руководство по эксплуатации».
Нормативные документы
1. МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне V10-6... 50 м и длин волн в диапазоне 0,2 ... 50 мкм.
2. Техническая документация «MICRO-EPSILON MESSTECHNIK» (Германия).
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
