Пластинки поляриметрические PQE +17, PQE -17, PQE +34, PQE -34
| Номер в ГРСИ РФ: | 52649-13 |
|---|---|
| Категория: | Поляриметры |
| Производитель / заявитель: | Фирма "A.Kruss Optronic GmbH", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52649-13 |
| Действует | по 01.02.2018 |
| Наименование | Пластинки поляриметрические |
| Модель | PQE +17, PQE -17, PQE +34, PQE -34 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8a734975-0b10-f448-3046-384bebbfce39 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 37 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 59 п. 53 от 01.02.2013 |
Производитель / Заявитель
Фирма "A.Kruss Optronic GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке |
МП 89.Д4-12 Пластинки поляриметрические PQE +17, PQE -17, PQE +34, PQE -34 Методика поверки
(с 23.10.2012)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 48 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52649-13: Описание типа
2013-52649-13.pdf
|
Скачать | 88.3 КБ | |
|
52649-13: Методика поверки
МП 89.Д4-12
2025-mp52649-13.pdf
|
Скачать | 138.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Пластинки поляриметрические PQE +17, PQE -17, PQE +34, PQE -34 (далее - пластинки) предназначены для калибровки и поверки поляриметров и сахариметров в лабораториях научно-исследовательских институтов и промышленных предприятий, государственных и ведомственных метрологических службах.
Описание
Принцип работы пластинок основан на явлении оптического вращения плоскости поляризации кварцем.
Пластинки поляриметрические PQE -17 и PQE -34 содержат по две кварцевые пластинки в форме прямого круглого цилиндра: одна выполнена из правовращающего кристаллического кварца, другая - из левовращающего кристаллического кварца. Пластинки поляриметрические PQE +17 и PQE +34 содержат по одной правовращающей кварцевой пластинке, изготовленной в форме прямого круглого цилиндра. Рабочие поверхности пластинок отполированы. Световой диаметр кварцевых пластинок равен 13 мм. Кварцевые пластинки установлены в металлическую оправу, которая обеспечивает их перпендикулярность к оси распространения излучения в поверяемом рабочем средстве измерения. На краях оправы пластинок поляриметрических предусмотрены опорные круговые буртики диаметром 30 мм.

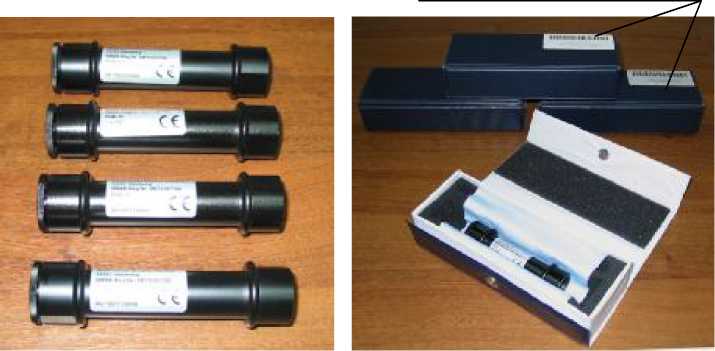

Общий вид пластинок поляриметрических PQE +17, PQE -17, PQE +34, PQE -34 представлен на рисунке 1.
Место нанесения маркировки и знака утверждения типа
Рисунок 1 - Общий вид пластинок поляриметрических PQE +17, PQE -17, PQE +34, PQE -34 и места нанесения маркировки и знака утверждения типа
Технические характеристики
Метрологические и технические характеристики пластинок на длине волны излучения 589,44 нм приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
PQE +17 |
PQE -17 |
PQE +34 |
PQE -34 | |
|
Номинальное значение угла вращения плоскости поляризации,градус |
+ 17 ± 1 |
минус17 ± 1 |
+ 34 ± 1 |
минус 34 ± 1 |
|
Наименование характеристики |
Значение характеристики | |||
|
PQE +17 |
PQE -17 |
PQE +34 |
PQE -34 | |
|
Пределы допускаемого отклонения угла вращения плоскости поляризации, градус |
± 0,0025 | |||
|
Номинальное значение угла оптического вращения в единицах Международной Сахарной Шкалы, °Z |
+ 49,1 ± 3 |
минус 49,1 ± 3 |
+ 98,2 ± 3 |
минус 98,2 ± 3 |
|
Пределы допускаемого отклонения угла оптического вращения в единицах Международной сахарной шкалы, °Z |
± 0,009 | |||
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
20 ± 0,1 30 - 80 84 - 107 | |||
|
Габаритные размеры пластинки, мм, не более |
030 х 113,5 | |||
|
Масса пластинки, кг, не более |
0,067 |
0,116 |
0,068 |
0,117 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на корпуса футляров методом наклеивания.
Комплектность
Комплектность пластинок приведена в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Пластинка поляриметрическая PQE +17/ PQE -17/ PQE +34/ PQE -34 |
1 |
|
Футляр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 89. Д4-12 |
1 |
Поверка
осуществляется по документу «Пластинки поляриметрические PQE -17, PQE +17, PQE -34, PQE +34. Методика поверки № МП 89.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 23 октября 2012 г.
Основные средства поверки:
Государственный первичный эталон единицы угла вращения плоскости поляризации ГЭТ 50-2008.
Основные метрологические характеристики:
диапазон значений угла вращения плоскости поляризации, воспроизводимых эталоном:
от минус 70° до +70° для излучения с длиной волны 632,9914 нм в вакууме;
от минус 90° до +90° для излучения с длиной волны 546,2271 нм в вакууме;
расширенная неопределенность Up, не превышает 0,0014°, для коэффициента охвата 3 и доверительной вероятности 0,99 для 50 независимых измерений;
неисключенная систематическая погрешность - 0,0005°.
Сведения о методах измерений
Пластинки поляриметрические PQE -17, PQE +17, PQE -34, PQE +34. Руководство по эксплуатации, раздел 2 «Указания по эксплуатации».
Нормативные документы
1 Техническая документация фирмы-изготовителя.
2 ГОСТ 8.590-2009 «Государственная поверочная схема для средств измерений угла вращения плоскости поляризации»
Рекомендации к применению
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
