Счетчики-регистраторы SRG
| Номер в ГРСИ РФ: | 52658-13 |
|---|---|
| Производитель / заявитель: | АО "НПК "ВИП", г.Екатеринбург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52658-13 |
| Действует | по 21.12.2022 |
| Наименование | Счетчики-регистраторы |
| Модель | SRG |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cf6013e2-5e33-7cc7-ae96-35f28356b47b |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 04 от 08.02.2013 |
Производитель / Заявитель
АО "НПК "ВИП", г.Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | МП 73-221-2012 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52658-13: Описание типа
2017-52658-13.pdf
|
Скачать | 132.5 КБ | |
|
52658-13: Методика поверки
2022-mp52658-13.pdf
|
Скачать | 106 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики-регистраторы SRG (далее - счетчики) предназначены для измерений и преобразования сигналов измерительных преобразователей температуры, расхода, давления в измеряемые ими величины и объем воды, измерений токового сигнала, контроле сигналов датчиков сигнализации, хранения и передачи информации по цифровым интерфейсам (USB-интерфейсу или радиоканалам сетей GSM (с надстройкой GPRS) или CDMA) в составе телеметрической системы.
Описание
Принцип действия счетчиков-регистраторов SRG основан на измерении и преобразовании сигналов измерительных преобразователей температуры, расхода, давления в измеряемые ими величины и объем воды, измерении токового сигнала, контроле сигналов датчиков сигнализации, хранения и передачи информации по цифровым интерфейсам.
Счетчики состоят из корпуса из поликарбоната или металлического корпуса из алюминиевого или стального сплава с прозрачной съемной крышкой на лицевой стороне, содержащего элементы электропитания (литиевые батареи) и микропроцессорный контроллер.
Счетчики имеют:
- до 4 входов (каналов), предназначенных для подключения измерительных преобразователей с унифицированным токовым выходным сигналом в диапазоне от 4 до 20 мА;
- до 4 входов (каналов), предназначенных для подключения измерительных
преобразователей температуры (термопреобразователей сопротивления Pt100, Pt500, 100П, 500П);
- до 4 входов (каналов), предназначенных для подключения измерительных
преобразователей давления с интерфейсом 1-Wire;
- 1 вход (канал), предназначенный для подключения измерительных преобразователей давления, расхода, температуры по интерфейсу RS485;
- до 4 входов (каналов), предназначенных для подключения измерительных преобразователей расхода воды с импульсным выходным сигналом;
- до 4 входов (каналов), предназначенных для подключения датчиков сигнализации с дискретным выходным сигналом.
Счетчики выпускаются в различных исполнениях, различающихся количеством каналов, наличием дисплея и органов управления, количеством элементов электропитания (1 или 2), конфигурацией GSM и CDMA антенн (внешние или внутренние), наличием сетевого, резервного, автономного электропитания.
В счетчиках реализовано накопление информации в архивах: с периодом в сутки глубиной 128 суток и с периодом в месяц глубиной 48 месяцев, с периодом в 1 ч.
С четчики имеют степень защиты от проникновения твердых предметов и воды IP67 по ГОСТ 14254-2015.
С четчики имеют группу прочности к воздействию синусоидальных вибраций N2 и группы прочности к воздействию температуры, влажности воздуха и давления C4 и P1 по ГОСТ Р 52931-2008.

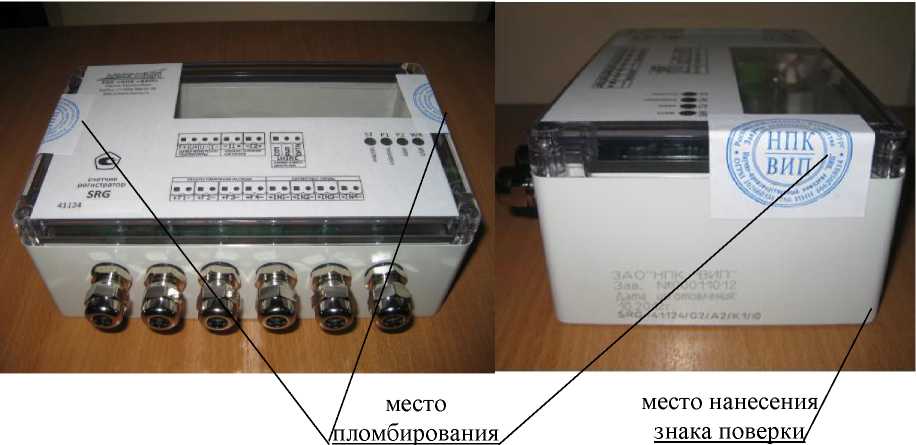

Общий вид счетчиков, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
место нанесения
место
ломбирования
знака поверю
Рисунок 1 - Общий вид счетчиков, схема пломбировки, место нанесения знака поверки
Программное обеспечение
Доступ к изменению параметров и конфигурации счетчиков защищен паролями, являющимися 4-разрядными десятичными числами.
Уровень защиты программного обеспечения - «средний» по Р 50.2.077-2014.
В составе счетчиков используется программное обеспечение, указанное в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения счетчиков
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SRG.txt |
|
Номер версии (идентификационный номер) ПО |
Не ниже 10 Sep 2012 |
|
Цифровой идентификатор ПО |
0x8E22 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 с полиномом 0x11021 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от 0 до +150 |
|
Диапазон измерений давления, Па (кПа, МПа) |
от 0 до 650 |
|
Диапазон измерений силы тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной абсолютной погрешности при измерении сопротивления измерительного преобразователя температуры и преобразовании в температуру, °C |
±0,5 |
|
Пределы допускаемой относительной погрешности при измерении импульсных сигналов измерительного преобразователя расхода и преобразовании в объем воды, % |
±0,2 |
|
Пределы допускаемой относительной погрешности при измерении силы тока, % |
±1 |
|
Пределы допускаемой абсолютной погрешности при измерении интервалов времени, с/сут |
±2 |
|
Пределы допускаемой абсолютной погрешности при измерении сигнала измерительного преобразователя давления и преобразовании в давление, ед. наименьшего разряда |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении сопротивления измерительного преобразователя температуры и преобразовании в температуру, вызванной изменением температуры окружающего воздуха на каждые 10 °С, °С |
±0,5 предела допускаемой основной абсолютной погрешности |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение электропитания, В: | |
|
- от встроенного источника постоянного тока |
от 3,0 до 3,6 |
|
(литиевая батарея, 18 А^ч) | |
|
- от сети переменного тока 50 Гц |
220±22 |
|
- от внешнего источника постоянного тока |
от 9 до 18 |
|
Масса, кг, не более |
2 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
150 |
|
- высота |
300 |
|
- ширина |
400 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от - 30 до +60 |
|
- относительная влажность воздуха при +35 °С, %, не более |
95±3 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на наклейку, расположенную на лицевой панели счетчика.
Комплектность
Таблица 4 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик-регистратор SRG |
АГБР.302.00.00 |
1 шт. |
|
Руководство по эксплуатации |
АГБР.302.00.00РЭ |
1 экз. |
|
Методика поверки |
МП 73-221-2012 |
1 шт. на каждый экз. или в 1 адрес |
|
Паспорт |
АГБР.302.00.00ПС |
1 экз. |
|
Программное обеспечение и «Инструкция пользователя по настройкам и проверкам» |
- |
1 шт. |
|
Упаковка |
АГБР.302.00.00УП |
- |
|
Внешняя антенна GSM или CDMA |
- |
В зависимости от исполнения |
Поверка
осуществляется по документу МП 73-221-2012 «ГСИ. Счетчики-регистраторы SRG. Методика поверки», утвержденному ФГУП «УНИИМ» 06.12.2012 г.
Основные средства поверки:
- рабочий эталон единицы силы постоянного электрического тока 3 разряда по ГОСТ 8.022-91 в диапазоне значений от 4 до 20 мА;
- рабочий эталон единицы электрического сопротивления 3 разряда по Приказу Росстандарта от 15 февраля 2016 г. № 146 в диапазоне от 100 до 1000 Ом;
- рабочий эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне значений от 0,1 Гц до 4-104 Гц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт, а также на счетчик в соответствии с рисунком 1.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне (1 • 10-16-30) А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
АГБР.302.00.00ТУ Счетчик-регистратор SRG. Технические условия
