Трансформаторы тока Т-0,66

Назначение

Трансформаторы тока Т-0,66 являются масштабными измерительными преобразователями и предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока.

Описание

Принцип действия трансформатора основан на явлении электромагнитной индукции .

Трансформаторы тока являются катушечными изделиями, магнитопровод витой, ленточный, изолированный полиэтиленовыми прокладками, корпус сборный пластмассовый. Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2, потенциальный вывод Л2', выводы вторичной обмотки, к которой подключаются приборы, обозначены И1 и И2. Трансформаторы изготавливаются в двух конструктивных исполнениях: Т-0,66 У3 и Т-0,66 М У3, отличающихся габаритными размерами. Корпуса трансформаторов Т-0,66 У3 компактнее.

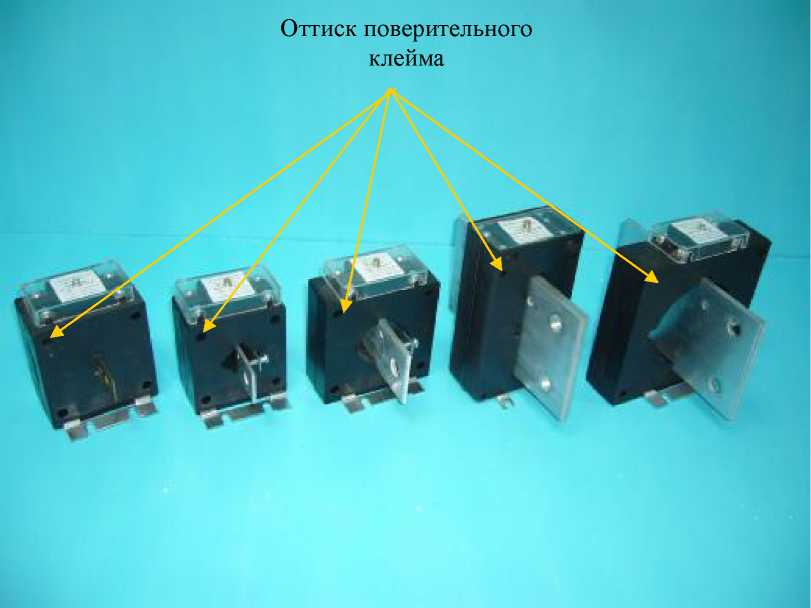

Для предотвращения доступа к вторичной обмотке и сердечнику трансформаторов Т-0,66 У3 (рис. 1) и Т-0,66 М У3 (рис. 2) на корпусе в месте установки соединительных винтов корпуса предусмотрено место для нанесения оттиска поверительного клейма.

Рис. 1

Рис. 2

Технические характеристики

Номинальное напряжение, кВ

Номинальный вторичный ток, А

Номинальная частота, Гц

Класс точности вторичной обмотки:

Номинальная вторичная нагрузка с

коэффициентом мощности cos ф2 = 0,8, В^А

коэффициентом мощности cos ф2 = 1, ВА

Номинальный первичный ток, А

Номинальный коэффициент безопасности приборов, не более

Габаритные размеры, мм, не более

Т-0.66 М У3 (от 5 А до 250 А)

Т-0.66 М У3 (от 200 А до 400 А)

Т-0.66 М У3 (от 500 А до 800 А)

Т-0.66 М У3 (от 1000 А до 2000 А)

Т-0.66 У3 (от 5 А до 250 А)

Т-0.66 У3 (от 200 А до 400 А)

Т-0.66 У3 (от 500 А до 800 А)

Т-0.66 У3 (от 1000 А до 2000 А)

Масса, в зависимости от первичного тока и коэффициента трансформации, кг

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, менее %

Срок службы, лет

0,66

5, 1

50; 60

0,2S; 0,2; 0,5S; 0,5; 1

3; 5; 10; 15

1; 2; 2,5

5; 10; 15; 20; 30; 40; 50; 60; 75; 80; 100; 125 150; 200; 250; 300; 400; 500; 600; 750; 800;

1000; 1200; 1500; 2000

10

90х120х125

82х114х125

104х128х150

88х161х180, 144х166х180

90х96х125

70х91х125

87х105х150

88х161х180, 144х166х180

0,55 ... 1,50

-45 ... 40

98

25

Знак утверждения типа

наносится: - типографским способом на титульном листе паспорта трансформатора;

- методом отливки на корпус изделия при производстве.

Комплектность

Трансформатор тока - 1 экз.

Паспорт - 1 экз.

Руководство по эксплуатации - 1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».

Основные средства применяемые при поверке:

Прибор сравнения КНТ-05 предел измерения токовой погрешности -20.20 %, ПГ ± (0,01.

0,05) %, предел измерения угловой погрешности -600 .. .600', ПГ ± (0,01.0,05)';

Трансформатор тока ИТТ-3000.5 номинальное значение первичного тока 1.3000 А, КТ 0,02;

Регулируемый источник тока РИТ-5000 (диапазон выходного тока 2.5000 А);

Устройство нагрузочное трансформаторов тока УНТТ-5.60 номинальные величины нагрузки 1,75.60 В-\, ПГ ± 4 %.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы

1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2. ГОСТ 8.550-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

3. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
