Индикаторы рычажно-зубчатые ИРБ
| Номер в ГРСИ РФ: | 52671-13 |
|---|---|
| Производитель / заявитель: | ООО "ГЦ Тулз", г. Самара |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52671-13 |
| Действует | по 08.02.2018 |
| Наименование | Индикаторы рычажно-зубчатые |
| Модель | ИРБ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fd4a062e-5f9d-3792-942a-2d779e352f56 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 22 от 08.02.2013 |
Производитель / Заявитель
ООО "ГЦ Тулз", г.Димитровград.
Россия
Поверка
| Методика поверки / информация о поверке | МП 52671-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4868
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4653 (96%) |
| Неуспешных поверок (СИ непригодно) | 215 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52671-13: Описание типа
2013-52671-13.pdf
|
Скачать | 93.5 КБ | |
|
52671-13: Методика поверки
2024-mp52671-13.pdf
|
Скачать | 46.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Индикаторы рычажно-зубчатые ИРБ (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в лабораторных и цеховых условиях в различных областях промышленности.
Описание
Индикатор состоит из корпуса со встроенным передаточным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой.
Передаточный механизм - это устройство, которое преобразует малые перемещения измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикаторы изготавливаются двух типов:
- тип I - с зажимным устройством типа «ласточкин хвост» (рис. 1);
- тип II - с втулкой для крепления в стойках, штативах и т. д. (рис. 2).
Индикаторы выпускаются:
- с диаметром круговой шкалы 32 мм или 38 мм;
- с измерительным рычагом с рубиновым или стальным шариком;
- с ценой деления 0,01; 0,001 или 0,002 мм.
Для удобства крепления в труднодоступных местах индикатор типа I комплектуется переставными державками с наружными диаметрами 4 и 8 мм.

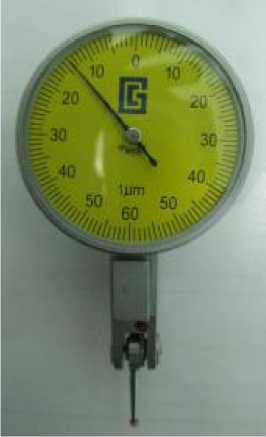

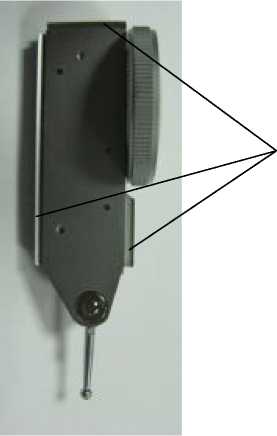

Рисунок 1 - Общий вид индикаторов рычажно-зубчатых ИРБ тип I
посадочные места типа «ласточкин хвост»

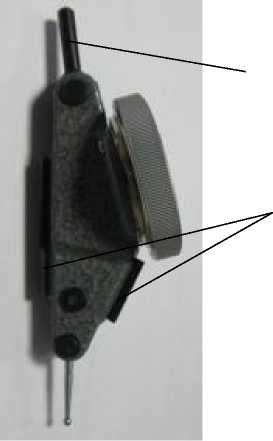

Рисунок 2 - Общий вид индикаторов рычажно-зубчатых ИРБ тип II
присоединительный штифт
посадочные места «ласточкин хвост»
Технические характеристики
Наибольшая разность погрешностей индикаторов и размах показаний при температуре окружающей среды (20±3) °С и относительной влажности не более 80 % при температуре 25
°С указаны в таблице 1.
Таблица 1
|
Тип индикатора |
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая разность погрешностей, мм |
Размах показаний, мм | ||
|
на любом участке Д 0,02 мм |
на любом участке Д 0,1 мм |
на всем диапазоне измерений | ||||
|
тип I |
± 0,8 |
0,01 |
- |
0,004 |
0,010 |
0,003 |
|
± 0,2 |
0,002 |
0,002 |
- |
0,004 |
0,001 | |
|
± 0,12 |
0,001 |
0,002 |
- |
0,004 |
0,001 | |
|
тип II |
± 1,6 |
0,01 |
- |
0,010 |
0,025 |
0,007 |
Диапазон измерений, цена деления круговой шкалы, диаметр круговой шкалы и длина
измерительного рычага соответствуют значениям, указанным в таблице 2. Таблица 2
|
Диапазон измерений, мм |
Цена деления, мм |
Диаметр круговой шкалы, мм |
Длина измерительного рычага, мм |
|
± 0,8 |
0,01 |
32; 38 |
19; 30 |
|
± 0,2 |
0,002 |
32; 38 |
16 |
|
± 0,12 |
0,001 |
32; 38 |
9,5; 12 |
|
± 1,6 |
0,01 |
38 |
16 |
Измерительное усилие индикаторов на всем диапазоне измерений (0,1 - 0,4) Н.
Усилие поворота измерительного рычага (2,5 - 7,0) Н.
Шероховатость измерительного наконечника Ra < 0,08 мкм.
Диапазон рабочих температур от +10 до +40 °С.
Относительная влажность воздуха не более 80 % при температуре 25 °С.
Знак утверждения типа
Знак утверждения типа наносится на наружную поверхность футляра методом наклейки и на титульный лист паспорта типографским методом.
Комплектность
|
Наименование |
Количество |
|
индикатор рычажно-зубчатый |
1 шт. |
|
державка (для индикаторов типа I) |
2 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
|
методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке МП 52671-13 «Индикаторы рычажнозубчатые ИРБ. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г. и включенным в комплект поставки индикаторов.
Основные средства поверки:
- прибор универсальный для измерений длины с пределом допускаемой абсолютной погрешности не более 0,30 мкм на всем диапазоне измерений, специальное приспособление для поверки индикаторов;
- меры длины концевые плоскопараллельные 4-го разряда по МИ 1604-87.
Сведения о методах измерений
Метод измерений изложен в разделах «Порядок работы» Паспортов ИРБ.00.001 ПС «Индикатор рычажно-зубчатый ИРБ тип I» и ИРБ.00.002 ПС «Индикатор рычажно-зубчатый ИРБ тип II».
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
ТУ 3942-016-25434828-2011 «Индикаторы рычажно-зубчатые ИРБ».
Рекомендации к применению
