Микроомметры цифровые М4104
| Номер в ГРСИ РФ: | 52692-13 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ООО "БрисЭнерго", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52692-13 |
| Действует | по 08.02.2018 |
| Наименование | Микроомметры цифровые |
| Модель | М4104 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | aac6000c-bfd8-2b44-1942-4ed658cad4d7 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 48 от 08.02.2013 |
Производитель / Заявитель
ООО "БрисЭнерго", г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП 52692-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1814
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1666 (92%) |
| Неуспешных поверок (СИ непригодно) | 148 (8 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
52692-13: Описание типа
2013-52692-13.pdf
|
Скачать | 80.8 КБ | |
|
52692-13: Методика поверки
2022-mp52692-13.pdf
|
Скачать | 87.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Микроомметры цифровые М4104 предназначены для измерения электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Описание
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микроконтроллера.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников. Выбор значения измерительного тока производится автоматически. Измерение сопротивления производится при двух направлениях измерительного тока. Результаты измерений сохраняются в памяти прибора.
Основные узлы микроомметров: стабилизированный источник постоянного испытательного тока, потенциометрический измеритель напряжения постоянного тока, АЦП, микроконтроллер, ЖК-дисплей, клавиатура, источник питания.

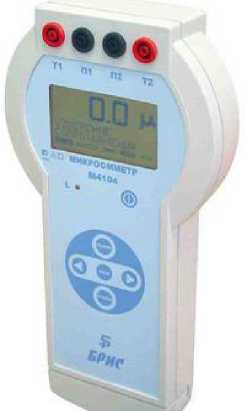

Конструктивно приборы размещены в переносных корпусах из ударопрочного пластика. Измерительные разъемы, органы управления и индикации размещены на лицевой панели. Разъем для подключения сетевого адаптера питания расположен на торцевой панели.
Питание микроомметров осуществляется как от сети переменного тока (с помощью адаптера), так и от аккумуляторных батарей. Микроомметры имеют сервисные функции определения присутствия напряжения в измерительной цепи, индикации разряда аккумуляторной батареи и автовыключения при бездействии.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Микропрограмма |
Не ниже 0702 |
_ |
_ |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Метрологические характеристики микроомметров цифровых М4104
|
Поддиапазоны измерения электрического сопротивления |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
От 1 до 49,9 мкОм |
0,1 мкОм |
± (0,01Ru3m. + 1 е.м.р.) |
|
От 50,0 до 99,9 мкОм |
0,1 мкОм |
± (0,005Ru3m. + 1 е.м.р.) |
|
От 100 до 999 мкОм |
1 мкОм | |
|
От 1 до 9,99 мОм |
0,01 мОм | |
|
От 10 до 99,9 мОм |
0,1 мОм | |
|
От 100 до 999 мОм |
1 мОм | |
|
От 1 до 9,99 Ом |
0,01 Ом | |
|
От 10 до 99,9 Ом |
0,1 Ом | |
|
От 100 до 999 Ом |
1 Ом |
Примечание: Rизм. - измеренное значение электрического сопротивления; е.м.р. - единица младшего разряда.
Таблица 3 - Технические характеристики микроомметров цифровых М4104
|
Характеристика |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С, не более, % |
0,2 |
|
Напряжение питания, В |
220 В, 50 Гц или шесть NiMH аккумуляторных батарей напряжением 1,2 В, размера АА |
|
Габаритные размеры, мм, (длина*ширина*высота) |
270x145x55 |
|
Масса, кг |
0,9 |
|
Нормальные условия применения: - температура окружающего воздуха, °С |
20 ± 5 |
|
Характеристика |
Значение |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от - 10 до + 40 до 90 при 30 °С |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 4 - Комплектность микроомметров цифровых М4104
|
Наименование |
Количество |
|
Измерительные провода |
1 к-т |
|
Сетевой адаптер |
1 шт. |
|
Сумка для переноски |
1 шт. |
|
Руководство по эксплуатации и паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 52692-13 «Микроомметры цифровые М4104. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2012 г.
Средства поверки: катушки электрического сопротивления Р310 (кл. т. 0,01), Р321 (кл. т. 0,01), Р331 (кл. т. 0,01), шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (кл. т. 0,2).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
4. ТУ 4221-004-17820919-07 Микроомметры цифровые М4104. Технические условия.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
