Микроомметры цифровые М4104
| Номер в ГРСИ РФ: | 52692-18 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ООО "БрисЭнерго", г.Москва |
Микроомметры цифровые М4104 предназначены для измерений электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52692-18 |
| Наименование | Микроомметры цифровые |
| Модель | М4104 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 26.10.2023 |
Производитель / Заявитель
ООО "БрисЭнерго", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1094 |
| Найдено поверителей | 63 |
| Успешных поверок (СИ пригодно) | 1056 (97%) |
| Неуспешных поверок (СИ непригодно) | 38 (3%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 52692-18: Описание типа СИ | Скачать | 347.8 КБ | |
| 52692-18: Методика поверки | Скачать | 3.8 MБ |
Описание типа
Назначение
Микроомметры цифровые М4104 предназначены для измерений электрического сопротивления постоянному току.
Описание
Принцип действия микроомметров цифровых М4104 (далее - микроомметры М4104) основан на измерении падения напряжения на измеряемом сопротивлении, вызванном протеканием постоянного измерительного тока. Измерение производится по четырехпроводной схеме. Выбор значения измерительного тока производится автоматически. Измерение активного сопротивления производится при двух направлениях измерительного тока. Микроомметр М4104 имеет четыре режима: измерение сопротивления, измерение сопротивления, содержащего индуктивную составляющую (обмотки электрических машин и трансформаторов), контроль и зарядка аккумуляторной батареи, настройка.
Микроомметр выполнен в корпусе из ударопрочного ABS - пластика. На передней панели находится клавиатура, индикатор и гнезда для измерительных щупов. На торцевой крышке корпуса расположены 3 разъема для подсоединения к сетевому адаптеру.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа средства измерений представлена на рисунке 2.

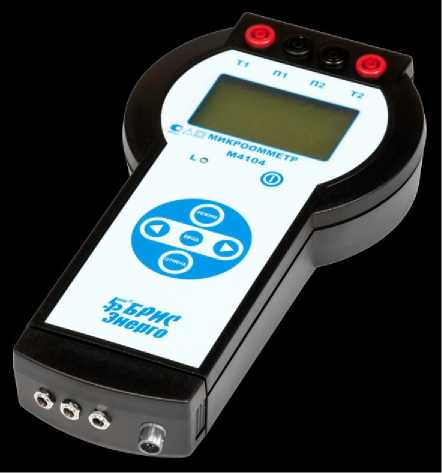

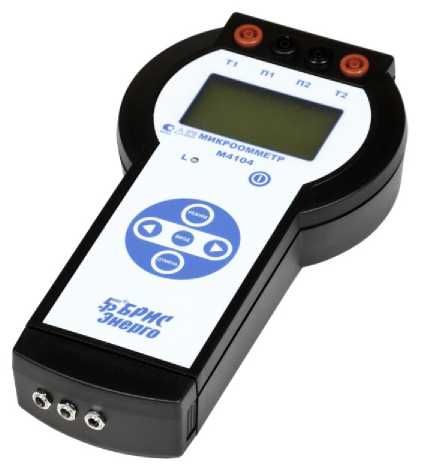

Рисунок 1 - Общий вид средства измерений
Место установки пломбы ОТК завода-изготовителя
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Управление настройками и параметрами режима работы микроомметров М4104, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение микроомметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений
Идентификационные данные программного обеспечения микроомметров М4104 представлены в таблице 1.
Уровень защиты программного обеспечения «низкий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер) ПО |
не ниже 0702 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 15'10'6 до 999 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом - в поддиапазоне от 15 до 99,9 мкОм включ. - в поддиапазоне св. 99,9 мкОм до 599 Ом включ. - в поддиапазоне св. 599 до 999 Ом |
± (0,01+6*10-6 /Rk)^ ± (0,01+4^к)^изм ± (0,01+15/Rk>RM3M |
|
где Rk - верхнее значение поддиапазона измерений, Ом RU3M- измеренное значение сопротивления, Ом | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В •А, не более |
50 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Г абаритные размеры (длинахширинахвысота), мм, не более |
270х145х65 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более: - атмосферное давление, кПа |
от -20 до +40 90 от 84 до 106,7 |
|
Масса, кг, не более |
0,9 |
|
Степень защиты IP по ГОСТ 14254-2015 |
IP52 |
|
Срок службы |
10 лет |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус средства измерений в виде голографической наклейки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроомметр цифровой |
М4104 |
1 шт. |
|
Сетевой адаптер БПС 3*2,5 А + 7*0, 25 А. |
_ |
1 шт. |
|
Комплект шнуров измерительных, длиной 3 м с зажимами типа “крокодил”. “Челюсти” зажима изолированы друг от друга |
_ |
1 шт. |
|
Сумка для переноски прибора |
_ |
1 комп. |
|
Руководство по эксплуатации |
60532022. 26.51.43.113.001.И3.01 РЭ |
1 экз. |
|
Методика поверки |
РТ-МП-5306-551-2018 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-5306-551-2018 «ГСИ. Микроомметры цифровые М4104.
Методика поверки», утвержденному ФБУ «Ростест-Москва» от 14.05.2018 г.
Основные средства поверки:
- мера электрического сопротивления многозначная Р3026-1 (регистрационный номер в Федеральном информационном фонде 8478-81)
- катушка электрического сопротивления Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
- катушка электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58);
- катушка электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58);
- рабочий эталон 3-го разряда по Приказу Росстандарта № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
от 15 февраля 2016 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.43 - 007-60532022-2018 Микроомметры цифровые М4104. Технические условия
