Преобразователи измерительные ISO-1RS
| Номер в ГРСИ РФ: | 52697-13 |
|---|---|
| Производитель / заявитель: | ООО "Констэл", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52697-13 |
| Действует | по 29.11.2027 |
| Наименование | Преобразователи измерительные |
| Модель | ISO-1RS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a9ef05df-dec1-f4aa-e6ff-0e75d237a1d4 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 55 от 08.02.2013 |
Производитель / Заявитель
ООО "КОНСТЭЛ", г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | КН.120042.000 РЭ, раздел 7 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52697-13: Описание типа
2017-52697-13.pdf
|
Скачать | 73.1 КБ | |
|
52697-13: Методика поверки
2022-mp52697-13.pdf
|
Скачать | 72 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи измерительные ISO-1RS (далее - преобразователи) предназначены для преобразования напряжения постоянного тока в цифровой код с гальваническим разделением входных и выходных цепей
Описание
Преобразователи являются устройствами, которые воспринимают входные аналоговые сигналы, преобразовывают их и генерируют соответствующие им выходные цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами.
Преобразователи имеют два диапазона преобразования входного сигнала: 0 - 10 В и 0 - 100 В.
Основные узлы преобразователей: входные цепи, с блоком нормализации аналогового сигнала, блок преобразования напряжения в цифровой сигнал, схема гальванического разделения, блок калибровки с источником опорного напряжения, коммуникационный процессор для обмена информацией по последовательному интерфейсу стандарта RS485.
Протокол обмена информацией по интерфейсу RS485 - Modbus RTU.
Преобразователи имеют режим внутренней калибровки. При этом происходит периодическое подключение входных цепей к внутреннему источнику опорного напряжения, а также к отрицательному «IN» (низкоуровневому) входу преобразователя (замыкание входных цепей). Команды на проведение калибровки передаются по цифровому интерфейсу.

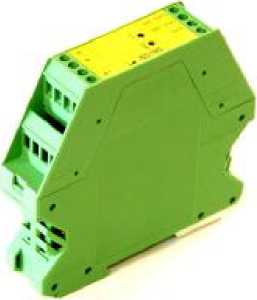

Конструктивно преобразователи выполнены в корпусах из пластика и предназначены для установки на DIN - рейку. Для осуществления внешних подключений в преобразователях применяются клеммные соединители «под винт». На лицевой панели преобразователей имеется шильд (наклейка) с обозначениями для клеммных соединителей и два светодиодных индикатора: сигнализации наличия питания («PWR») и выбора диапазона измерений 0 - 10 В («К=0,1»). Диапазон измерений 0 - 100 В индикатора не имеет.
Рекомендуемое положение корпуса преобразователей в пространстве - вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированное вмешательство приводит к выходу приборов из строя.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики преобразователей ISO-1RS
|
Характеристика |
Значение |
|
Диапазон входного сигнала напряжения постоянного тока, В |
0 - 10; 0 - 100 |
|
Пределы допускаемой основной приведенной погрешности преобразования, %*, в диапазонах: 0 - 10 В 0 - 100 В |
± 0,1 ± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, %, в рабочем диапазоне температур, в диапазонах: 0 - 10 В 0 - 100 В |
± 0,05 ± 0,5 |
|
Входное сопротивление, кОм, не менее |
300 |
|
Электрическое сопротивление изоляции (между входными и выходными цепями) при испытательном напряжении 1000 В в течение 1 мин., МОм, не менее |
100 |
|
Напряжение питания постоянного тока, В |
23 - 30 |
|
Г абаритные размеры, мм |
22,5x100x90 |
|
Масса, кг |
0,12 |
|
Нормальные условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
23 ± 2 до 80 |
|
Рабочие условия применения: температура окружающего воздуха, °С при установке корпуса вертикально при другой установке корпуса относительная влажность воздуха, % |
от - 40 до + 70 от - 40 до + 60 до 90 |
Примечание: * - за нормирующее значение принимается верхний предел диапазона измерений.
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Количество |
|
Преобразователь ISO-1RS |
1 шт. |
|
Руководство по эксплуатации и паспорт КН.120042.000 РЭ |
1 экз. |
|
Программное обеспечение UniTest для визуализации выходного сигнала |
1 шт. |
Поверка
осуществляется по документу «Преобразователи измерительные ISO-1RS. Руководство по эксплуатации и паспорт КН.120042.000 РЭ» раздел 7 «Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г.
Средства поверки: мультиметр Agilent 34401A (± 0,0045 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации КН.120042.000 РЭ.
Нормативные документы
1. ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие
технические условия.
2. ТУ 4054-001-27551254-2012 Преобразователи измерительные ISO-1RS. Технические условия.
Рекомендации к применению
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
