Нутромеры индикаторные серий 808, 809, 810, 811
| Номер в ГРСИ РФ: | 52702-13 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | Фирма "Harbin Measuring & Cutting Tool Group Co., Ltd.", Китай |
Нутромеры индикаторные серий 808, 809, 810, 811 (далее по тексту - нутромеры) предназначены для измерений внутренних диаметров отверстий от 3 до 450 мм относительным методом в условиях цехов и лабораторий машиностроительного комплекса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52702-13 |
| Действует | по 29.12.2027 |
| Наименование | Нутромеры индикаторные |
| Модель | серий 808, 809, 810, 811 |
| Приказы |
№2142 от
21.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 09165feb-19ba-72ee-ee9c-4d838f097936 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 61 от 08.02.2013 |
Производитель / Заявитель
Genertec Harbin Measuring & Cutting Tool Co., LTD, КИТАЙ, 150040, 44, Heping Road Harbin
Китай
Поверка
| Методика поверки / информация о поверке |
Нутромеры индикаторные серий 808, 809, 810, 811 фирмы Harbin Measuring & Cutting Tool Co., Ltd, КНР. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5676
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5445 (96%) |
| Неуспешных поверок (СИ непригодно) | 231 (4 %) |
| Актуальность информации | 13.11.2026 |
Поверители
Скачать
|
52702-13: Описание типа
2017-52702-13.pdf
|
Скачать | 79 КБ | |
|
52702-13: Методика поверки
2022-mp52702-13.pdf
Файл устарел
|
Скачать | 85.9 КБ | |
|
52702-13: Описание типа
2017-52702-13-1.pdf
Файл устарел
|
Скачать | 79 КБ | |
|
52702-13: Описание типа
2026-52702-13.pdf
Файл устарел
|
Скачать | 119.1 КБ | |
|
52702-13: Методика поверки
2022-mp52702-13-1.pdf
Файл устарел
|
Скачать | 85.9 КБ | |
|
52702-13: Описание типа
2026-52702-13-1.pdf
|
Скачать | 119.1 КБ | |
|
52702-13: Методика поверки
2022-mp52702-13-2.pdf
|
Скачать | 85.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нутромеры индикаторные серий 808, 809, 810, 811 (далее по тексту - нутромеры) предназначены для измерений внутренних диаметров отверстий от 3 до 450 мм относительным методом в условиях цехов и лабораторий машиностроительного комплекса.
Описание
Нутромеры выпускаются под торговой маркой «Links» производства фирмы Harbin Measuring & Cutting Tool Group Co., Ltd, КНР.
<ф>
Товарный знак или или наносится на паспорт нутромеров
типографским методом, на циферблат индикатора часового типа, входящего в комплект поставки нутромера, на державку и на футляр нутромеров краской или методом лазерной маркировки.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Отсчетное устройство - индикатор часового типа с ценой деления 0,01 мм (серии 808 и 809) или 0,001 мм (серии 810 и 811). Для совмещения линии измерений с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком (серии 809 и 811). Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней (серии 809 и 811). Нутромеры серий 808 и 810 имеют раздвижные измерительные наконечники, которые раздвигаются за счет цангового механизма. Настройка производится по аттестованным установочным кольцам или блокам концевых мер длины с боковиками.

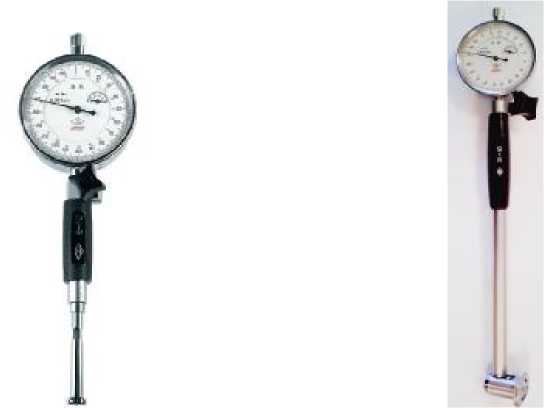

Рисунок 1 - Нутромер индикаторный серий 808 и 810
Рисунок 2 - Нутромер индикаторный серий 809 и 811
Технические характеристики
Таблица 1
|
Серия нутро меров |
Диапазон измерений, мм |
Цена деления шкалы, мм |
Предел(ы) допускаемой абсолютной погрешности на любом участке диапазона измерений, мкм |
g*, мкм, не более |
Наибол ьшая глубина измерен ий, мм |
Измерительн ое усилие нутромера, Н |
Измеритель ное усилие центрирую щего мостика, Н |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
808 |
от 3 до 4 вкл. |
0,01 |
10 |
5 |
16 |
2,5 |
- |
|
от 4 до 6 вкл. |
0,01 |
12 |
5 |
20 |
3,5 |
- | |
|
от 6 до 10 вкл. |
0,01 |
12 |
5 |
20 |
3,5 |
- | |
|
от 10 до 18 вкл. |
0,01 |
15 |
5 |
40 |
4,0 |
- | |
|
809 |
от 18 до 35 вкл. |
0,01 |
± 15 |
5 |
135 |
4,0 |
8 |
|
от 35 до 50 вкл. |
0,01 |
± 15 |
5 |
150 |
5,0 |
10 | |
|
от 50 до 100 вкл. |
0,01 |
± 18 |
6 |
200 |
5,0 |
10 | |
|
от 50 до 160 вкл. |
0,01 |
± 18 |
6 |
200 |
6,0 |
15 | |
|
от 100 до 160 вкл. |
0,01 |
± 18 |
6 |
300 |
6,0 |
15 | |
|
от 160 до 250 вкл. |
0,01 |
± 18 |
6 |
400 |
6,0 |
15 | |
|
от 250 до 450 вкл. |
0,01 |
± 18 |
6 |
500 |
6,0 |
15 |
П Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
810 |
от 6 до 10 вкл. |
0,001 |
6 |
3 |
40 |
4,0 |
- |
|
от 10 до 18 вкл. |
0,001 |
6 |
3 |
50 |
4,0 |
- | |
|
811 |
от 18 до 35 вкл. |
0,001 |
± 6 |
3 |
135 |
4,0 |
8 |
|
от 35 до 50 вкл. |
0,001 |
± 6 |
3 |
150 |
5,0 |
10 | |
|
от 50 до 100 вкл. |
0,001 |
± 7 |
3 |
200 |
5,0 |
10 | |
|
от 50 до 160 вкл. |
0,001 |
± 7 |
3 |
200 |
6,0 |
15 | |
|
от 100 до 160 вкл. |
0,001 |
± 7 |
3 |
300 |
6,0 |
15 | |
|
от 160 до 250 вкл. |
0,001 |
± 7 |
3 |
400 |
6,0 |
15 | |
|
от 250 до 450 вкл. |
0,001 |
± 7 |
3 |
500 |
6,0 |
15 |
* g - допускаемая разность погрешностей между двумя соседними точками, в которых проводится поверка.
Погрешность нутромеров, вносимая неточным расположением центрирующего мостика, для серии 809 - 3 мкм.
Погрешность нутромеров, вносимая неточным расположением центрирующего мостика, для серии 811 - 2 мкм.
Шероховатость измерительных поверхностей Ra < 0,10 мкм.
Диапазон рабочих температур от +5 до +35 °С.
Относительная влажность воздуха не более 80 % при температуре +25 °С.
Знак утверждения типа
наносится на футляр нутромеров методом наклейки и в правом верхнем углу титульного листа паспорта типографским методом.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Нутромер |
1 шт. |
|
Индикатор часового типа с ценой деления 0,01 мм или 0,001 мм |
1 шт. |
|
Сменные измерительные стержни (для нутромеров серий 809 и 811) |
1 набор |
|
Ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы и техническое обслуживание» паспортов нутромеров.
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы-изготовителя
