Вибропреобразователи АР2019
| Номер в ГРСИ РФ: | 52704-13 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52704-13 |
| Действует | по 08.02.2018 |
| Наименование | Вибропреобразователи |
| Модель | АР2019 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6db3c2ed-d7c8-4b19-3322-478840d34a51 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 64 от 08.02.2013 |
Производитель / Заявитель
ООО "ГлобалТест", РОССИЯ, г.Саров
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.669-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 169 (95%) |
| Неуспешных поверок (СИ непригодно) | 9 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52704-13: Описание типа
2013-52704-13.pdf
|
Скачать | 73.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Вибропреобразователь АР2019 (далее - датчик) предназначен для преобразования механических колебаний контролируемого объекта в электрический сигнал, пропорциональный вибрационному или ударному ускорению механической системы. Датчик используется в качестве первичного преобразователя в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений.
Описание
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции датчика использованы механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Датчик обеспечивает клеевое крепление к объекту и неразъемную заделку соединительного кабеля. Материал корпуса - нержавеющая сталь.

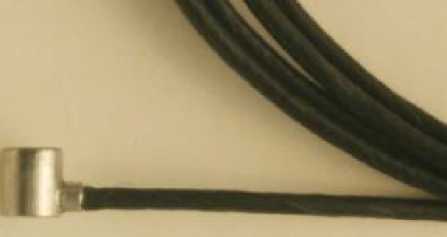

Внешний вид датчика представлен на рисунке 1.
Рисунок 1 - Внешний вид датчика АР2019
Технические характеристики
|
Максимальное значение амплитуды измеряемого датчиком виброускорения, м/с2, не менее |
100000 |
|
Рабочий диапазон частот измеряемого датчиком виброускорения, Гц |
от 10 до 30000 |
|
Номинальное значение коэффициента преобразования датчика на базовой частоте 200 Гц, мВ/(м-с-2) |
0,05 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±10 |
|
Пределы допускаемой основной относительной погрешности датчика при измерении виброускорения, % |
±15 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
90 |
|
Неравномерность частотной характеристики относительно значения на базовой частоте 200 Гц, % |
±12,5 |
|
Нелинейность амплитудной характеристики в диапазоне от 10 м/с2 до максимального, % |
±4 |
|
Уровень СКЗ собственных шумов в полосе частот от 1 до 10000 Гц, приведённый ко входу, м/с2, не более |
0,1 |
|
Выходное сопротивление, Ом, не более |
500 |
|
Постоянный ток питания датчика, мА |
от 2 до 20 |
|
Мощность, потребляемая датчиком, мВт, не более |
650 |
|
Питание датчиков осуществляется от внешнего источника постоянного тока напряжением, В |
от 15 до 30 |
|
Уровень постоянного напряжения на выходе, В |
от 8 до 11 |
|
Коэффициент влияния деформации основания при деформации в зоне крепления датчика 250 мкм-м-1, м-с-2/(мкм-м-1), не более |
0,05 |
|
Коэффициент влияния внешнего магнитного поля напряженностью 400 А/м частотой 50 Гц, м-с-2/(А-м-1), не более |
1-10-3 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С |
±0,2 |
|
Изменение коэффициента преобразования датчика при изменении напряжения питания в пределах, % |
±0,5 |
|
Полярность выходного сигнала относительно корпуса соединителя |
положительная |
|
Степень защиты датчика от внешних воздействий |
IP65 |
Габаритные размеры датчика не более:
- диаметр 3,0 мм;
- высота 3,6 мм.
Масса датчика без кабеля не более 0,00018 кг.
Рабочие условия эксплуатации датчика:
- температура окружающего воздуха от минус 50 до плюс 125 °С;
- относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги;
- переменное магнитное поле с напряженностью до 400 А/м частотой 50 Гц.
Гарантийный срок хранения с момента изготовления 42 месяцев.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433642.033ПС и руководства по эксплуатации АБКЖ.433642.033РЭ типографским способом в левом верхнем углу.
Комплектность
Комплектность датчика соответствует указанной в таблице 1.
Таблица 1
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь АР2019 |
АБКЖ.433642.033 |
1 шт. |
|
Вибропреобразователь АР2019. Паспорт |
АБКЖ.433642.033ПС |
1 шт. |
|
Вибропреобразователь АР2019. Руководство по эксплуатации |
АБКЖ.433642.033РЭ |
одно на партию |
Поверка
осуществляется по ГОСТ Р 8.669-2009 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки». Основные средства поверки в соответствии с ГОСТ Р 8.669-2009.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на датчик АБКЖ.433642.033РЭ «Вибропреобразователь АР2019. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
2 МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот 340-1 - 2404 Гц.
3 АБКЖ.433642.033ТУ Вибропреобразователь АР2019. Технические условия.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
