Генераторы шума ГШМ2-18, ГШМ2-20
| Номер в ГРСИ РФ: | 52705-13 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "МИКРАН", г.Томск |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52705-13 |
| Действует | по 23.01.2028 |
| Наименование | Генераторы шума |
| Модель | ГШМ2-18, ГШМ2-20 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2bd5912d-32a1-a243-1619-1f7c8033df3d |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 65 от 08.02.2013 |
Производитель / Заявитель
Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»), г. Томск
Россия
Поверка
| Методика поверки / информация о поверке | ЖНКЮ.468169.004РЭ, раздел 8 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2488
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2404 (97%) |
| Неуспешных поверок (СИ непригодно) | 84 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52705-13: Описание типа
2022-52705-13-1.pdf
|
Скачать | 1.2 MБ | |
|
52705-13: Методика поверки
2022-mp52705-13.pdf
|
Скачать | 76 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Генераторы шума ГШМ2-18, ГШМ2-20 (далее - генераторы) предназначены для использования в качестве меры перепада спектральной плотности мощности шумового радиоизлучения при работе с измерителями коэффициента шума или иными приборами, обеспечивающими режим измерений коэффициента шума.
Описание
Принцип действия генераторов основан на возникновении СВЧ шумового сигнала при электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД). Источником шумового излучения в случае лавинного пробоя являются как дробовые флуктуации тока диода, так и флуктуации коэффициента умножения лавины.
Конструктивно генераторы состоят из следующих функциональных узлов: стабилизатора тока, генераторной секции и аттенюатора.
Стабилизатор тока обеспечивает режим работы ЛПД - основного элемента генераторной секции, которая также включает в себя пассивную цепь, согласующую выходное сопротивление ЛПД с входным сопротивлением аттенюатора. Аттенюатор служит для уменьшения мощности шумов до заданного уровня и улучшения согласования выхода СВЧ генератора шума с внешней нагрузкой.
Генераторы имеют восемь модификаций, которые отличаются друг от друга диапазоном частот, номинальным значением спектральной плотности мощности шумового радиоизлучения, выраженной в единицах избыточной шумовой температуры (ИОШТ), и исполнением выходных разъемов. Модификации приведены в таблице 1.
Таблица 1
|
Наименование модификаций |
Номинальное значение ИОШТ, дБ |
Диапазон рабочих частот, ГГ ц |
Тип соединителя СВЧ выхода1) |
|
ГШМ2-18А-01 |
6 |
от 10 МГц до 18 ГГц |
III, вилка |
|
ГШМ2-18А-11 |
6 |
от 10 МГц до 18 ГГц |
N, вилка |
|
ГШМ2-18В-01 |
15 |
от 10 МГц до 18 ГГц |
III, вилка |
|
ГШМ2-18В-11 |
15 |
от 10 МГц до 18 ГГц |
N, вилка |
|
ГШМ2-20А-03 |
6 |
от 10 МГц до 20 ГГц |
1Х, вариант 3, вилка |
|
ГШМ2-20А-13 |
6 |
от 10 МГц до 20 ГГц |
3,5 мм, вилка |
|
ГШМ2-20В-03 |
15 |
от 10 МГц до 20 ГГц |
1Х, вариант 3, вилка |
|
ГШМ2-20В-13 |
15 |
от 10 МГц до 20 ГГц |
3,5 мм, вилка |

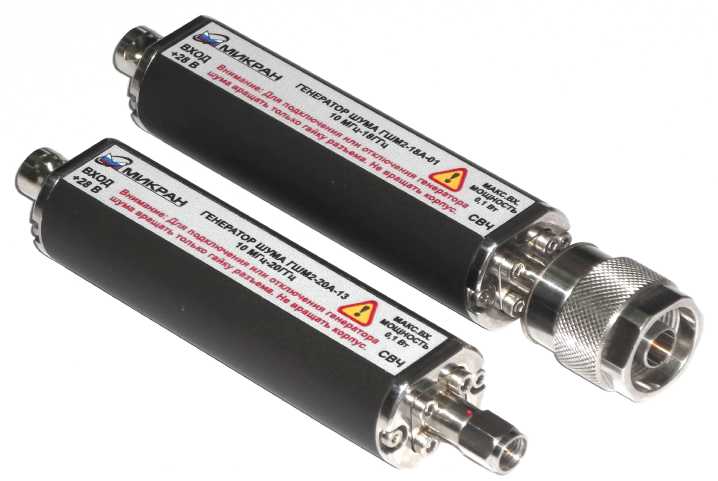

Внешний вид генераторов приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и мест наклеек приведена на рисунке 2.
Рисунок 1
Место пломбировки
Рисунок 2
Технические характеристики
Метрологические и технические характеристики генераторов приведены в таблице 2.
Таблица 2.
|
Диапазон рабочих частот ГШМ2-18, МГц |
от 10 до 18000 |
|
Диапазон рабочих частот ГШМ2-20, МГц |
от 10 до 20000 |
|
Диапазон ИОШТ, дБ: | |
|
ГШМ2-18А-01, ГШМ2-18А-11 |
от 4 до 7 |
|
ГШМ2-20А-03, ГШМ2-20А-13 |
от 4 до 7 |
|
ГШМ2-18В-01, ГШМ2-18В-11 |
от 13 до 16 |
|
ГШМ2-20В-03, ГШМ2-20В-13 |
от 13 до 16 |
|
Пределы допускаемой абсолютной погрешности определения действительных значений ИОШТ, дБ |
±0,4 |
|
КСВН выхода СВЧ, не более | |
|
ГШМ2-18А-01, ГШМ2-18А-11 |
1,25 |
|
ГШМ2-20А-03, ГШМ2-20А-13 |
1,25 |
|
ГШМ2-18В-01, ГШМ2-18В-11 |
1,45 |
|
ГШМ2-20В-03, ГШМ2-20В-13 |
1,45 |
|
Номинальное значение выходного сопротивления, Ом |
50 |
|
Тип соединителя выхода СВЧ: | |
|
ГШМ2-18А-01, ГШМ2-18В-01 |
III, вилка |
|
ГШМ2-18А-11, ГШМ2-18В-11 |
N, вилка |
|
ГШМ2-20А-03, ГШМ2-20В-03 |
IX, вариант 3, вилка |
|
ГШМ2-20А-13, ГШМ2-20В-13 |
3,5 мм, вилка |
|
Напряжение питания постоянного тока, В |
28,00 ± 0,28 |
|
Потребляемый электрический ток, мА, не более |
35 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
140x30x25 |
|
Масса, кг, не более |
0,3 |
|
Рабочие условия эксплуатации: | |
|
диапазон рабочей температуры |
от 15 до 35 °С |
|
относительная влажность при температуре воздуха 25°С, %, не более |
80 |
|
атмосферное давление, кПа |
от 70 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ЖНКЮ.468169.004РЭ типографским способом.
Комплектность
Комплект поставки генераторов приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Кол-во, шт |
Примечания |
|
ГШМ2-18А-01 |
ЖНКЮ.468169.004 |
1 |
модификация определяется при заказе |
|
ГШМ2-18А-11 |
ЖНКЮ.468169.004-01 | ||
|
ГШМ2-18В-01 |
ЖНКЮ.468169.004-02 | ||
|
ГШМ2-18В-11 |
ЖНКЮ.468169.004-03 | ||
|
ГШМ2-20А-03 |
ЖНКЮ.468169.005 | ||
|
ГШМ2-20А-13 |
ЖНКЮ.468169.005-01 | ||
|
ГШМ2-20В-03 |
ЖНКЮ.468169.005-02 | ||
|
ГШМ2-20В-13 |
ЖНКЮ.468169.005-03 | ||
|
Руководство по эксплуатации |
ЖНКЮ.468169.004РЭ |
1 | |
|
Упаковка |
ЖНКЮ.468916.007 |
1 |
Сведения о методах измерений
«Генераторы шума ГШМ2-18, ГШМ2-20. Руководство по эксплуатации» ЖНКЮ.468169.004РЭ.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
МИ 2171-91. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002 - 178,3 ГГц;
ГОСТ РВ 51914-2002. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры;
IEEE Std 287-2007. Стандарт IEEE для прецизионных коаксиальных соединителей (до 110 ГГц).
