Газоанализатор хроматографический ta3000R SP
| Номер в ГРСИ РФ: | 52708-13 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "AMETEK Process Instruments", США |
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52708-13 | ||||||
| Наименование | Газоанализатор хроматографический | ||||||
| Модель | ta3000R SP | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1012fb8f-84c9-8181-5f34-5b395418c76c | ||||||
| Испытания |
|
||||||
| Год регистрации | 2013 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 95 п. 68 от 08.02.2013 |
Производитель / Заявитель
Фирма "AMETEK Process Instruments", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП-242-1344-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52708-13: Описание типа
2013-52708-13.pdf
|
Скачать | 86.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Газоанализатор хроматографический ta3000R SP предназначен для измерения содержания следовых количеств оксида углерода в этилене, пропилене, пропане и инертных газах.
Описание
Принцип действия газоанализатора основан на разделении на хроматографической колонке примесей, находящимся в анализируемом газе, восстановлении оксида углерода до диоксида углерода на колонке с нагретой окисью ртути с образованием паров ртути, концентрация которых регистрируется с помощью фотометрического детектора.
Конструктивно газоанализатор представляет собой стационарный промышленный прибор, выполненный в прямоугольном корпусе, внутри которого установлены источник питания, модуль хроматографа, модуль микропроцессора и модуль фотометра. Поглотитель паров ртути установлен на задней панели прибора.
Внешний вид газоанализатора приведен на рисунке 1.

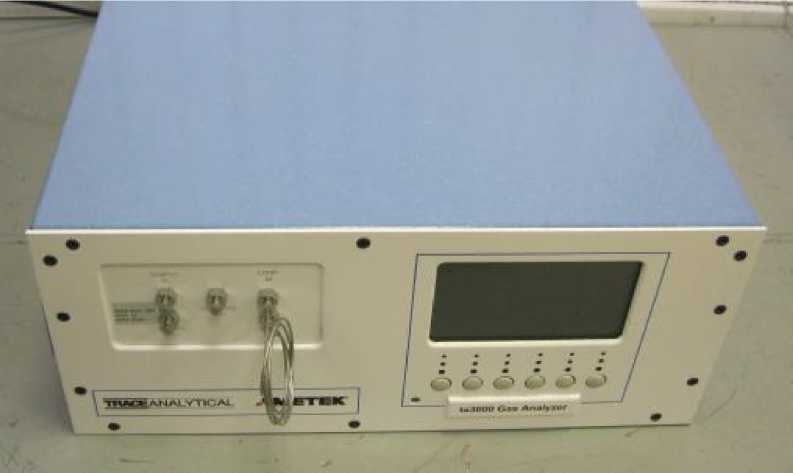

Рис. 1 -Внешний вид анализатора ta3000R SP
Программное обеспечение
Анализаторы оснащены встроенным ПО, которое управляет работой прибора, собирает, отображает, обрабатывает и хранит полученные данные.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программно го обеспечения |
|
ПО газоанализатора ta 3000R SP |
ПО ta 3000R SP |
2.71 |
___* |
*ПО зашивается на стадии разработки и не может быть изменено в процессе эксплуатации
Все ПО является метрологически значимым и выполняет следующие функции:
■ контроль текущего состояния прибора;
■ управление прибором;
■ расчет концентрации оксида углерода в пробе;
■ обработка и хранение результатов измерений;
■ построение калибровочных зависимостей;
■ вывод данных;
■ аварийная сигнализация.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Технические характеристики
|
Диапазон показаний объемной доли оксида углерода, млн-1 |
От 0,001 до 3 |
|
Диапазон измерений объемной доли оксида углерода, млн-1 |
От 0,005 до 3 |
|
Пределы допускаемой относительной погрешности, %: - от 0,005 до 0,1 млн-1 - св. 0,1 до 3,0 млн-1 |
± 25 ± 10 |
|
Время анализа, мин, не более |
10 |
|
Габаритные размеры (ДхШхВ), не более, мм |
670x430x180 |
|
Масса, кг, не более |
16 |
|
Потребляемая мощность, В •А, не более |
350 |
|
Напряжение питания переменного тока частотой (50±1 Гц), В |
220+22-33 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч, не менее |
4800 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон атмосферного давления, кПа относительная влажность окружающего воздуха, % |
От 15 до 30 От 84 до 106,7 Не более 80 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса анализатора в виде наклейки.
Комплектность
- газоанализатор хроматографический;
- руководство по эксплуатации;
- методика поверки МП-242-1344-2012.
Поверка
осуществляется по документу «МП-242-1344-2012. Газоанализатор хроматографический ta3000R SP. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 25 марта 2012 г.
Основные средства поверки: Генератор газовых смесей ГГС-03-03, ГСО- 5846-91 (оксид углерода/гелий).
Сведения о методах измерений
Методики измерений приведены в документе: «Газоанализатор хроматографический ta3000R SP. Руководство по эксплуатации».
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской Федерации.
