Микроомметры цифровые DLRO и MTO
Номер в ГРСИ РФ: | 52738-13 |
---|---|
Категория: | Омметры |
Производитель / заявитель: | Фирма "Megger Ltd.", Великобритания |
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 52738-13 |
Наименование | Микроомметры цифровые |
Модель | DLRO и MTO |
Год регистрации | 2013 |
Страна-производитель | Великобритания |
Информация о сертификате | |
Срок действия сертификата | 14.02.2018 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 125 п. 08 от 14.02.2013 |
Производитель / Заявитель
Фирма "Megger Ltd.", Великобритания
Великобритания
Поверка
Методика поверки / информация о поверке | МП 52738-13 |
Межповерочный интервал / Периодичность поверки | 2 года |
Зарегистрировано поверок | 458 |
Найдено поверителей | 63 |
Успешных поверок (СИ пригодно) | 439 (96%) |
Неуспешных поверок (СИ непригодно) | 19 (4%) |
Актуальность информации | 20.12.2024 |
Поверители
Скачать
52738-13: Описание типа СИ | Скачать | 316 КБ | |
Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Микроомметры цифровые серий DLRO и MTO (далее по тексту - микроомметры) предназначены для измерений электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Описание
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на цифровом дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся при двух направлениях тока по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Основные узлы микроомметров: стабилизированный источник постоянного
испытательного тока, устройство точного измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, выключатели), источник питания.
Микроомметры обоих серий предназначены как для измерения сопротивления в безиндуктивных цепях (контакты выключателей, вводы, шины и т.д.), так и в индуктивных цепях (обмотки трансформаторов, электродвигателей, и т.д.).
Микроомметры серии DLRO выпускаются в виде модификаций DLRO 2, DLRO 10, DLRO 10X, DLRO 10HD, DLRO 10HDX, DLRO 200, DLRO 600.
Микроомметры серии MTO выпускаются в виде модификаций MTO210, MTO250, MTO300, MTO320, MTO330.
Модификации отличаются числом каналов измерения, значением выходного тока, метрологическими характеристиками, сервисными функциями (режимами), конструкцией.
Микроомметры могут работать в ручном, автоматическом, продолжительном режимах работы и режиме индуктивной нагрузки.
Результаты измерений могут быть сохранены в памяти прибора, на внешнем USB Flash-накопителе, либо переданы на компьютер.
В микроомметрах используются интерфейсы связи RS-232, USB, Ethernet.
Микроомметры модификации MTO300 не имеют собственных органов управления и работают под управлением внешнего ПК с помощью ПО PowerDB LITE через интерфейс Ethernet. Микроомметры модификаций MTO320, MTO330 имеют встроенный компьютер с предустановленным ПО PowerDB, снабжены QWERTY-клавиатурой, экраном формата VGA и имеют графический интерфейс пользователя. В приборах имеются календарь и системные часы.
В целях безопасности приборы оснащены аварийным выключателем, функциями автоматического разряда и размагничивания измерительной цепи.
Конструктивно микроомметры выполнены в пластиковых корпусах с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.
Общий вид микроомметров представлен на рисунках 1 - 11.
Питание микроомметров осуществляется как от сети переменного тока, так и от аккумуляторных батарей. Для сохранения заряда батарей приборы оснащены функцией автовыключения при бездействии.
Для предотвращения несанкционированного доступа в микроомметрах пломбируется один из винтов крепления передней панели.

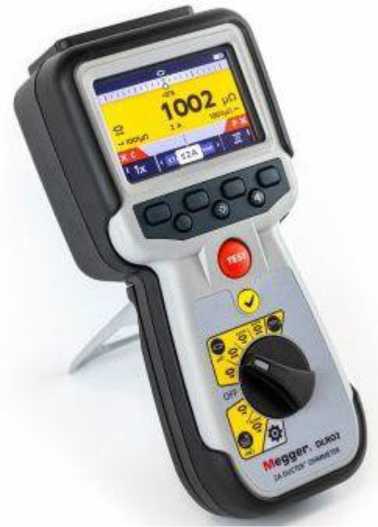

Рисунок 1 - Общий вид микроомметров
DLRO 2

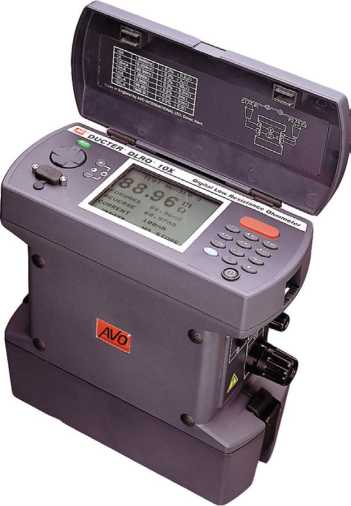

Рисунок 2 - Общий вид микроомметров DLRO 10, DLRO 10X

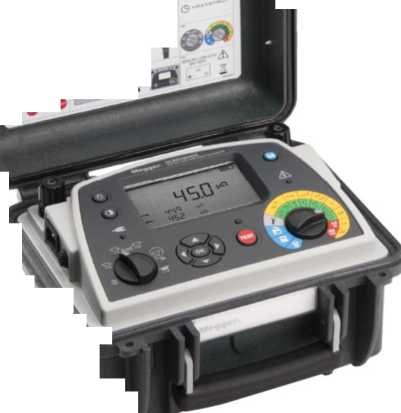

\\9 ( ®г д \\ Ж 4 > Л ж> " ®г"° <5 д •38^^^ Рисунок 3 - Общий вид микроомметров DLRO 10HD Рисунок 5 - Общий вид микроомметров DLRO 200 |

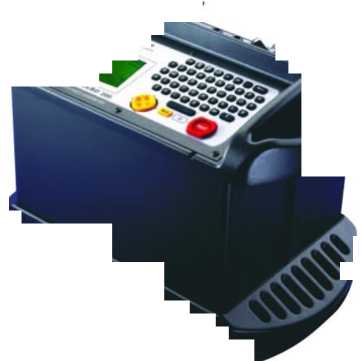

Лист № 3 Всего листов 11 lw г-»'-! ■ Я V В*3.?'!' 0 ■ ' ° и3* Рисунок 4 - Общий вид микроомметров DLRO 10HDX ^яКж '*а^'*О^ИВ Рисунок 6 - Общий вид микроомметров DLRO 600 |

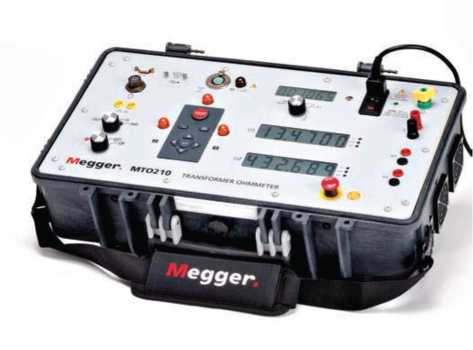

Рисунок 7 - Общий вид микроомметров
MTO210
Рисунок 8 - Общий вид микроомметров
MTO250
Рисунок 9 - Общий вид микроомметров
MTO300
Рисунок 10 - Общий вид микроомметров
МТО320
Рисунок 11 - Общий вид микроомметров
МТО330
Программное обеспечение
Микроомметры имеют встроенное программное обеспечение (ПО). Его характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||||||
DLRO 2 |
DLRO 10 |
DLRO 10X |
DLRO 10HD |
DLRO 10HDX |
DLRO 200 |
DLRO 600 | |
Идентификационное наименование ПО |
Микропрограмма | ||||||
Номер версии |
не ниже |
не ниже |
не ниже |
не ниже |
не ниже |
не ниже |
не ниже |
(идентификационный номер) ПО |
12.34.56 |
2.2 |
2.3 |
2.2 |
2.2 |
1.07 |
1.07 |
Цифровой идентификатор ПО |
— |
— |
— |
— |
— |
— |
— |
Окончание таблицы 1
Идентификационные данные (признаки) |
Значение | ||||
MTO210 |
MTO250 |
MTO300 |
MTO320 |
MTO330 | |
Идентификационное наименование ПО |
Микропрограмма | ||||
Номер версии (идентификационный номер) ПО |
не ниже B3.1 |
не ниже B3.1 |
не ниже B3.1 |
не ниже B3.1 |
не ниже B3.1 |
Цифровой идентификатор ПО |
— |
— |
— |
— |
— |
Технические характеристики
Таблица 1.1 - Метрологические характеристики микроомметров цифровых DLRO 2
Измерительный ток |
Предел измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений |
2 А |
15000 мкОм |
1 мкОм |
±(0,01^изм.+2 е.м.р.) 1) ±(0,01^изм.+10 е.м.р.) 2) |
2 А |
120,00 мОм |
0,01 мОм | |
2 А |
1000,0 мОм |
0,1 мОм | |
1 А |
30,000 мОм |
0,001 мОм | |
1 А |
240,00 мОм |
0,01 мОм | |
1 А |
2200,0 мОм |
0,1 мОм | |
100 мА |
300,00 мОм |
0,01 мОм | |
100 мА |
2500,0 мОм |
0,1 мОм | |
100 мА |
20,000 Ом |
0,001 Ом | |
10 мА |
3000,0 мОм |
0,1 мОм | |
10 мА |
24,000 Ом |
0,001 Ом | |
10 мА |
200,00 Ом |
0,01 мОм | |
1 мА |
30,000 Ом |
0,001 Ом |
Измерительный ток |
Предел измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений |
1 мА |
240,00 Ом |
0,01 Ом | |
1 мА |
2000,0 Ом |
0,1 Ом | |
Примечания Rизм. - измеренное значение сопротивления; 1) - при двух направлениях измерительного тока; 2) - при одном направлении измерительного тока |
Таблица 2 - Метрологические характеристики микроомметров цифровых DLRO 10, DLRO 10X
Измерительный ток |
Предел измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений |
10 А |
1,9999 мОм |
0,0001 мОм |
±(0,002^изм.+2 е.м.р.) |
1 А |
19,999 мОм |
0,001 мОм | |
100 мА |
199,99 мОм |
0,01 мОм | |
10 мА |
1,9999 Ом |
0,0001 Ом | |
1 мА |
19,999 Ом |
0,001 Ом | |
0,1 мА |
199,99 Ом |
0,01 Ом | |
0,1 мА |
1999,9 Ом |
0,1 Ом | |
Примечание - Rизм. - измеренное значение сопротивления |
Таблица 3 - Метрологические характеристики микроомметров цифровых DLRO 10HD,
DLRO 10HDX
Измерительный ток |
Предел измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
10 А |
2500,0 мкОм |
0,1 мкОм |
±(0,002^изм.+2 е.м.р.) |
10 А |
250,00 мОм |
0,01 мОм |
±(0,002^изм.+5 е.м.р.) |
1 А |
25,000 мОм |
0,001 мОм |
±(0,002^изм.+2 е.м.р.) |
1 А |
2500,0 мОм |
0,1 мОм | |
100 мА |
250,00 мОм |
0,01 мОм | |
10 мА |
2500,0 мОм |
0,1 мОм | |
1 мА |
25,000 Ом |
0,001 Ом | |
0,1 мА |
250,00 Ом |
0,01 Ом | |
0,1 мА |
2500,0 Ом |
0,1 Ом | |
Примечание - Rизм. - измеренное значение сопротивления |
Таблица 4 - Метрологические характеристики микроомметров цифровых DLRO 200, DLRO 600
Наименование характеристики |
Значение | |
DLRO 200 |
DLRO 600 | |
Диапазон измерений электрического сопротивления |
от 0,1 мкОм до 999,9 мОм |
от 0,1 мкОм до 999,9 мОм |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления |
В диапазоне от 100 до 300 мкОм: ±0,02^изм.; В диапазоне от 300 мкОм до 100 мОм: ±0,01<Иизм. |
В диапазоне от 100 мкОм до 100 мОм: ±0,01 ^изм. |
Измерительный ток, А |
от 10 до 200 |
от 10 до 600 |
Примечание - Rизм. - измеренное значение сопротивления
Таблица 5 - Метрологические характеристики микроомметров цифровых MTO210, MTO300,
MTO320, MTO330_______________________________________________________
Измерительный ток |
Диапазон измерений электрического сопротивления |
Пределы допускаемой абсолютной погрешности измерений |
10 А |
от 1 мкОм до 2 Ом |
±(0,0025<Яизм.+0,0025<Як) |
1 А |
от 10 мкОм до 20 Ом | |
100 мА |
от 100 мкОм до 200 Ом | |
10 мА |
от 1 мОм до 2000 Ом | |
Примечания Rизм. - измеренное значение сопротивления; Rк - конечное значение диапазона измерений |
Таблица 5.1 - Метрологические характеристики микроомметров цифровых MTO250
Измерительный ток |
Диапазон измерений электрического сопротивления |
Пределы допускаемой абсолютной погрешности измерений |
50 А |
от 10 мкОм до 0,04 Ом |
±(0,0025<Иизм.+0,0025<Ик) |
50 А |
от 0,04 до 0,4 Ом | |
25 А |
от 10 мкОм до 0,08 Ом | |
25 А |
от 0,08 до 0,8 Ом | |
10 А |
от 10 мкОм до 0,2 Ом | |
10 А |
от 0,2 до 2 Ом | |
1 А |
от 100 мкОм до 2 Ом | |
1 А |
от 2 до 20 Ом | |
1 А |
от 20 до 1000 Ом |
±0,054<изм. |
Примечания
Иизм. - измеренное значение сопротивления; Rк - конечное значение диапазона измерений
Таблица 6 - Основные технические характеристики микроомметров цифровых DLRO 2, DLRO 10, DLRO 10X, DLRO 10HD, DLRO 10HDX DLRO 200,
DLRO 600
Наименование характеристики |
Значение | |||||
DLRO 2 |
DLRO 10, DLRO 10X |
DLRO 10HD |
DLRO 10HDX |
DLRO 200 |
DLRO 600 | |
Температурный коэффициент, %/°С |
0,01 |
0,05 | ||||
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц - напряжение постоянного тока, В |
от 100 до 240 от 47 до 63 9 |
от 90 до 264 50/60 6 |
от 100 до 240 50/60 6 |
от 100 до 265 50/60 — |
от 207 до 265 50/60 — | |
Интерфейс связи |
USB |
RS-232 1) |
нет |
USB |
RS-232 | |
Габаритные размеры, мм, (длинахширинахвысота) |
228x105x75 |
220x100x237 |
315x285x181 |
410x250x270 | ||
Масса, кг |
0,905 |
2,6 |
6,7 |
14,5 | ||
Нормальные условия измерений: - температура воздуха, °С - относительная влажность воздуха, % |
от +17 до +23 80 |
от +5 до +40 80 |
от +17 до +23 80 | |||
Рабочие условия измерений: - температура воздуха, °С - относительная влажность воздуха, % |
от 0 до +50 95 |
от -10 до +50 90 при +40 °С | ||||
Примечание - 1) - только для модификации DLRO 10X |
Таблица 7 - Основные технические характеристики микроомметров цифровых MTO210, MTO250, MTO300, MTO320, MTO330
Наименование характеристики |
Значение | ||||
MTO210 |
MTO250 |
MTO300 |
MTO320 |
MTO330 | |
Температурный коэффициент, %/°С |
0,05 | ||||
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
120/240 50/60 |
от 84 до 264 от 47 до 63 |
120/240 50/60 | ||
Интерфейс связи |
RS-232 |
Ethernet |
Ethernet |
Ethernet, USB, RS-232 |
Ethernet, USB |
Габаритные размеры, мм, (длинаxширинаxвысота) |
546x330x216 | ||||
Масса, кг |
13,1 |
13,6 |
13,1 |
14,9 |
14,9 |
Продолжение таблицы 7
Наименование характеристики |
Значение | ||||
MTO210 |
MTO250 |
MTO300 |
MTO320 |
MTO330 | |
Нормальные условия измерений: - температура воздуха, °С - относительная влажность воздуха, % |
от +5 до +45 80 | ||||
Рабочие условия измерений: - температура воздуха, °С - относительная влажность воздуха, % |
от -10 до +50 90 при +40 °С |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Основной комплект поставки | ||
Микроомметр цифровой серий DLRO и MTO (модификация по заказу) |
— |
1 шт. |
Измерительные кабели |
— |
1 к-т |
Кабель питания |
— |
1 шт. |
Кабель заземления |
— |
1 шт. |
Кабель интерфейса связи (при наличии) |
— |
1 шт. |
CD-диск с ПО |
— |
1 шт. |
Сумка для переноски |
— |
1 шт. |
Руководство по эксплуатации |
— |
1 экз. |
Методика поверки |
МП 52738-13 с изменением № 2 |
1 экз. |
Опциональная поставка | ||
Дополнительные измерительные кабели |
— |
1 к-т |
Термопринтер |
— |
1 шт. |
Бумага для термопринтера |
— |
по заказу |
Кейс для транспортировки |
— |
1 шт. |
Шунты для калибровки |
— |
1 к-т |
Поверка
осуществляется по документу МП 52738-13 «Микроомметры цифровые серий DLRO и MTO.
Методика поверки», с изменением № 2, утвержденным ФГУП «ВНИИМС» 20.10.2020 г.
Основные средства поверки:
- катушки электрического сопротивления измерительные Р310, Р321, Р331
(регистрационный номер в Федеральном информационном фонде № 1162-58);
- шунты измерительные стационарные с ограниченной взаимозаменяемостью
75 ШИСВ.1 (регистрационный номер в Федеральном информационном фонде № 24112-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
Техническая документация фирмы «Megger Ltd.», Великобритания
