Расходомеры электромагнитные BATCHFLUX 5500C
| Номер в ГРСИ РФ: | 52753-13 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Krohne", Германия |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52753-13 |
| Действует | по 20.11.2027 |
| Наименование | Расходомеры электромагнитные |
| Модель | BATCHFLUX 5500C |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a6f7c04b-e27e-dd9f-f57a-122eef55a191 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Нидерланды |
| Информация о сертификате | |
| Срок действия сертификата | 15.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 129 п. 11 от 15.02.2013 |
Производитель / Заявитель
KROHNE Altometer B.V., Нидерланды
Нидерланды
Поверка
| Методика поверки / информация о поверке | МП РТ 1789-2012 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 676 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52753-13: Описание типа
2017-52753-13.pdf
|
Скачать | 81.1 КБ | |
|
52753-13: Методика поверки
2022-mp52753-13.pdf
|
Скачать | 60.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Расходомеры электромагнитные BATCHFLUX 5500C предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей в полностью заполненных трубопроводах.
Описание
Принцип работы расходомеров электромагнитных BATCHFLUX 5500C основан на законе электромагнитной индукции. При движении электропроводной жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции, прямопропорциональная скорости движения жидкости. Электронный блок обрабатывает полученный сигнал и преобразует его в выходной сигнал соответствующий объёмному расходу.
Расходомеры электромагнитные BATCHFLUX 5500C состоят из первичного преобразователя и электронного блока, которые жестко связаны единым корпусом.
Расходомеры электромагнитные BATCHFLUX 5500C имеют частотно-импульсный выход 0 ^ 10 кГц.
Расходомеры электромагнитные BATCHFLUX 5500C могут монтироваться между различными типами ответных фланцев.
Пломбировка расходомеров электромагнитных BATCHFLUX 5500C не предусмотрена.
а) б)

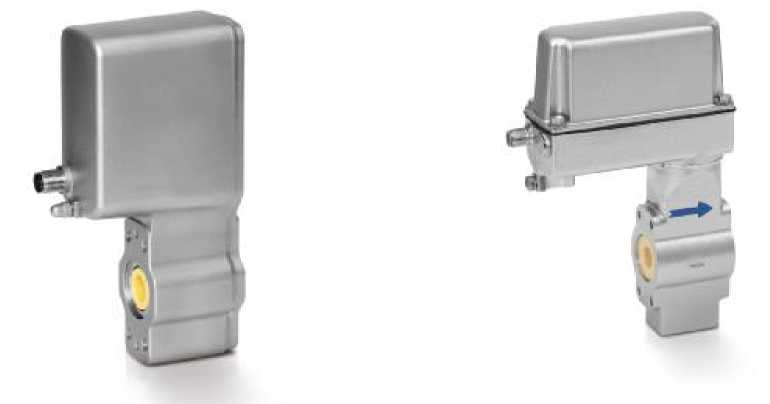

Рисунок 1- Расходомеры электромагнитные BATCHFLUX 5500С: а) Ду 10.15 мм; б) Ду 2,5.6 мм и Ду 25.40 мм.
Программное обеспечение
Внутреннее ПО выполняет функции определения направления потока, формирование выходного импульсного сигнала пропорционального расходу. Внутреннее ПО неизменяемое и несчитываемое. Внешнее ПО выполняет функции настройки расходомера.
Уровень защиты программного обеспечения действия расходомеров электромагнитных BATCHFLUX 5500С от непреднамеренных и преднамеренных изменений «В» по МИ 3286-2010.
|
Таблица 1- |
Идентификационные данные программного обеспечения | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Внутреннее ПО |
Electronic revision |
ER2.1.X |
- |
- |
|
KROHNE BatchMon Plus |
KROHNE_BatchMon_Setu p_Version_2-0-4-0. exe |
2.0.4 |
38e263ec68b6165b 57db19a2322c7dcf |
MD5 |
Технические характеристики
Таблица 2
|
Наименование параметра |
Значение |
|
Диаметр условный, мм |
от 2,5 до 40 |
|
Диапазон измерений скорости потока жидкости, м/с |
от минус 12 до плюс 12 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода при скорости потока жидкости от 0,3 до 1 м/с (вкл.), : - Ду 2,5.6 мм - Ду 10.15 мм - Ду 25.40 мм |
±0,4% + 1 мм/с ±0,2% + 1 мм/с ±0,2% + 1 мм/с |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода при скорости потока жидкости от 1 до 12 м/с, %: - Ду 2,5.6 мм - Ду 10.15 мм - Ду 25.40 мм |
±0,5 ±0,2 ±0,3 |
|
СКО повторяемости (сходимости) измерений, %: а) Ду 2,5.6 мм и Ду 25.40 мм: - время розлива 1,5.3 с - время розлива 3.5 с - время розлива более 5 с б) Ду 10.15 мм: - время розлива 1,5.3 с - время розлива 3.5 с - время розлива более 5 с |
0,4 0,2 0,1 0,30 0,15 0,08 |
|
Удельная электрическая проводимость, мкСм/см, не менее: - жидкости - деминерализованной воды |
5 20 |
|
Давление жидкости, МПа, не более: - Ду 2,5.6 мм, Ду 25.40 мм - Ду 10.15 мм |
4,0 1,6 |
|
Длина прямого участка, Ду, не менее - до расходомера - после расходомера |
5 2 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Напряжение электропитания постоянного тока, В |
24 ± 25 % |
|
Масса, кг |
от 1,5 до 2,4 |
|
Г абаритные размеры, мм |
от 50x206x141 до 50x219x141 |
|
Средний срок службы, лет |
12 |
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С - температура жидкости, °С |
до 95 от 84,0 до 106,7 от 0 до плюс 60 от минус 20 до плюс 140 |
Знак утверждения типа
наносят на шильд расходомеров электромагнитных BATCHFLUX 5500С методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Расходомер электромагнитный BATCHFLUX 5500С |
1 шт. |
|
Методика поверки |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации расходомеров электромагнитных BATCHFLUX 5500С.
Поверка
осуществляется по документу: МП РТ 1789-2012 «Расходомеры электромагнитные BATCHFLUX 5500С. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 17 октября 2012 г.
При поверке применяются следующие средства измерений:
- установка для поверки расходомеров с пределами допускаемой относительной погрешности ±0,05 %, диапазон расходов в соответствии с диапазоном расходов поверяемого расходомера;
- частотомер электронно-счётный, диапазон частот от 5 до 10000 Гц, ПГ ±10-6.
Нормативные документы
ГОСТ 28723-90 «ГСИ. Расходомеры скоростные электромагнитные и вихревые.
Общие технические требования и методы испытаний».
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».
Техническая документация «KROHNE Altometer B.V.», Нидерланды.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
