Гири от 1 мг до 20 кг классов точности Е1, Е2, F1, F2, М1

Назначение

Гири от 1 мг до 20 кг классов точности Е1, Е2, Fi, F2, Mi (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.

Описание

Принцип действия гири основан на пропорциональности ее веса и массы. Искомая масса гири определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.

Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг -квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.

Гири массой от 1 г до 10 кг изготавливаются цилиндрической формы с головкой и без головки.

Гири массой 20 кг изготавливаются цилиндрической формы с головкой. Гири массой 5, 10 и 20 кг классов точности F1, F2, М1 могут изготавливаться цилиндрической формы с ручкой.

Гири классов точности Е1, Е2 любой массы и классов точности F1, F2, М1 массой от 1 г до 10 г выполнены из одного куска материала и не имеют подгоночных полостей.

Гири массой от 20 г классов точности F1, F2, могут иметь подгоночную полость, закрываемую с помощью завинчивающейся головки или пробки.

Гири массой от 20 г до 200 г класса точности М1 могут иметь подгоночную полость, а от 500 г класса точности М1 имеют подгоночную полость, закрываемую с помощью пробки.

Гири классов точности Е1, Е2, F1, F2, М1 изготавливают из материала в соответствии с требованиями ГОСТ OIML R 111-1-2009.

Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь - по ГОСТ OIML R 111-1-2009.

Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:

- (1;1;2;5) • 10n кг;

- (1;1;1;2;5) • 10n кг;

- (1;2;2;5) • 10n кг;

- (1;1;2;2;5) • 10n кг.

Набор гирь может также состоять из нескольких гирь одного значения массы.

Гири могут быть сформированы в виде комплекта и помещены в один футляр по заявлению заказчика. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке.

На отдельные гири и гири входящие в состав набора по заявлению заказчика может быть нанесена маркировка пользователя в соответствии с ГОСТ OIML R 111-1-2009.

Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.

Заводской номер гирь и наборов гирь в виде цифрового обозначения, состоящий из восьми арабских цифр, приведен на маркировочной табличке в виде наклейки, расположенной на футляре гирь или набора гирь.

Наборы гирь и отдельные гири упакованы в футляры.

Формы гирь приведены на рисунках 1 - 4.

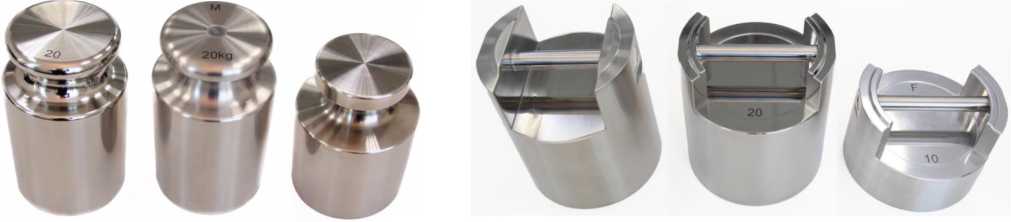

Рисунок 1 - Общий вид гирь 1 г - 10 кг цилиндрической формы без головки и с головкой

Рисунок 3 - Общий вид гирь 5, 10 и 20 кг цилиндрических с ручкой

Рисунок 2 - Общий вид гирь 20 кг цилиндрических с головкой

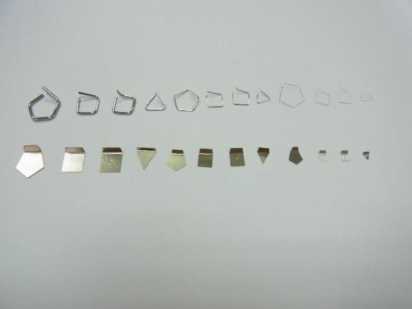

Рисунок 4 - Общий вид гирь миллиграммовых пластинчатых и проволочных

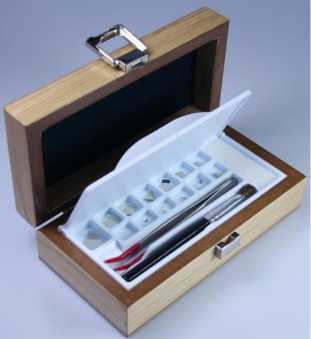

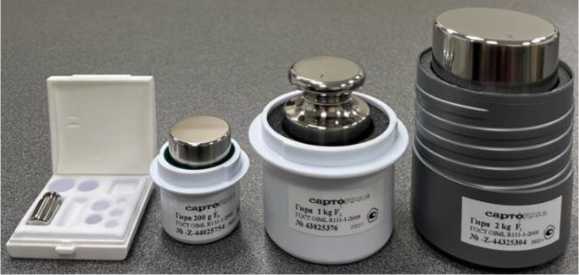

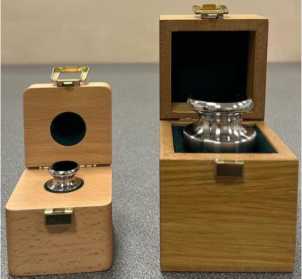

Рисунок 5 - Общий вид гирь в футлярах

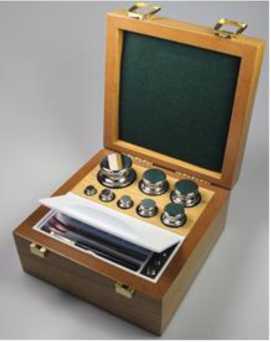

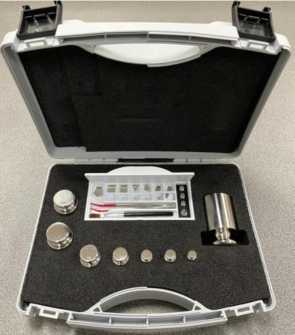

Рисунок 6 - Общий вид наборов гирь

Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится знак поверки в соответствии с ГОСТ OIML R 111 -1-2009.

При первичной поверке гирь в паспорт средств измерений вносят запись о проведенной поверке.

Место нанесения знака поверки

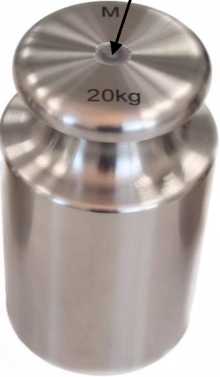

Рисунок 7 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

са

Набор гирь (1g- 500 g)|Ь

ГОСТ ОIML Ri 11-1-2009 №44725190   2023 г v_J

Гиря 2 kg Fj

ГОСТ OIML RI 11-1-2009 , № -Z-44325305 2023 г

Рисунок 8 - Общий вид маркировочных табличек

Технические характеристики

Таблица 1 - Пределы допускаемой абсолютной погрешности гирь

Продолжение таблицы 1

Таблица 2 - Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции

Таблица 3 - Пределы допускаемых абсолютных значений магнитной восприимчивости

Таблица 4 - Диапазоны допускаемых значений плотности материала гирь

Таблица 5 - Максимальные значения шероховатости поверхности гирь

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на табличку, закрепленную на наружной поверхности футляра для гирь.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Указания по эксплуатации и хранению» документов «Гиря ГОСТ OIML R 111-1- 2009. Паспорт СП 0.005.001 ПС» и «Набор гирь ГОСТ OIML R 111-1- 2009. Паспорт СП 0.005.005 ПС».

Нормативные документы

ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622.
