Манометры дифференциальные D40
| Номер в ГРСИ РФ: | 52770-13 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "ETTORE CELLA S.p.a.", Италия |
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52770-13 | |||||||||||||||
| Наименование | Манометры дифференциальные | |||||||||||||||
| Модель | D40 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4d006814-b618-4e07-5e90-2d08aba0d987 | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2013 | |||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 133 п. 08 от 15.02.2013 |
Производитель / Заявитель
Фирма "ETTORE CELLA S.p.a.", ИТАЛИЯ
Италия
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52770-13: Описание типа
2013-52770-13.pdf
|
Скачать | 73.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры дифференциальные D40 (далее - дифманометры) предназначены для измерений разностей значений давления жидкостей и газа на Адлерской ТЭС.
Описание
Принцип действия дифманометров основан на уравновешивании измеряемой разности давлений силой упругой деформации измерительных систем дифманометров.
Измерительная система дифманометров состоит из измерительной мембраны и механического устройства, преобразующего перемещение мембраны, вызванное воздействием разности давлений, в угловое перемещение показывающей стрелки.

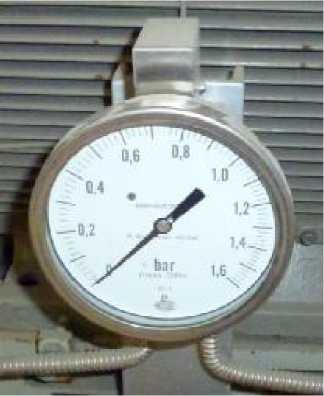

Рис. 1. Общий вид дифманометров.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений разности давлений, бар (МПа) |
от 0 до 1,6 (от 0 до 0,16) |
|
Пределы допускаемой основной приведенной погрешности, % |
± 1 |
|
Вариация, не более, % |
1 |
|
Температура окружающей среды, °С |
от плюс 5 до плюс 40 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, % / на 10 °С |
± 0,8 |
|
Габаритные размеры (диаметр х глубина х высота), мм, не более |
0148x168x156 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом наклейки.
Комплектность
|
Манометры дифференциальные D40 зав. №№ 11MBN82CP501, 12MBN82CP501, 21MBN82CP501, 22MBN82CP501 |
4 шт. |
|
Паспорт |
4 шт. |
Поверка
осуществляется в соответствии с методикой поверки МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методиках (методах) измерений приведены в документе «Манометры дифференциальные D40. Паспорт».
Нормативные документы
1. ГОСТ 8.017-79 - Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
2. Техническая документация «ETTORE CELLA SpA», Италия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
