Трансформаторы тока ICTB-0,66
| Номер в ГРСИ РФ: | 52792-13 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Филиал ООО "АББ" в г.Екатеринбурге, г.Екатеринбург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52792-13 |
| Действует | по 15.01.2028 |
| Наименование | Трансформаторы тока |
| Модель | ICTB-0,66 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fc29aa6f-bbb3-92f9-2cbd-89eb78d0d100 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 28.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 170 п. 18 от 28.02.2013 |
Производитель / Заявитель
Филиал Общества с ограниченной ответственностью «Эйч Энерджи» в г. Екатеринбурге (Филиал ООО «Эйч Энерджи» в г. Екатеринбурге), г. Екатеринбург. Фирма Филиал ООО "АББ" в г. Екатеринбурге, г. Екатеринбург (срок свидетельства: 15.01.2023 г.)
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 431 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52792-13: Описание типа
2023-52792-13-2.pdf
|
Скачать | 321.9 КБ | |
|
52792-13: Методика поверки
2022-mp52792-13.pdf
|
Скачать | 68.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ICTB-0,66 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы тока ICTB-0,66 устанавливаются на высоковольтных выводах баковых выключателей или КРУЭ.

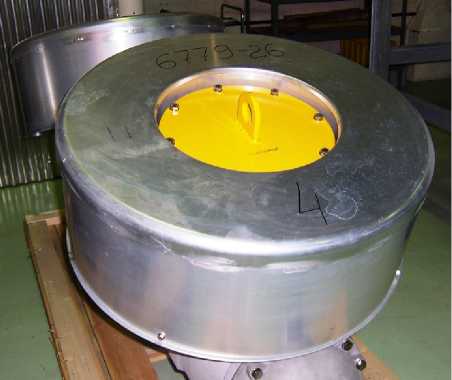

Описание
Принцип действия основан на явлении электромагнитной индукции. Ток вторичной обмотки практически пропорционален первичному току и сдвинут по фазе на угол, близкий к
нулю. Первичной обмоткой трансформатора является высоковольтный вывод баковых выключателей или КРУЭ. Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и изолированы
электротехническим картоном и синтетическими изоляционными материалами. На каждом выводе может быть установлено до пяти измерительных и/или защитных трансформаторов, помещённых в съёмный влагозащищённый металлический корпус. Выводы трансформаторов подключены к клеммной колодке, расположенной в шкафу управления. Выводы вторичных обмоток для коммерческого учёта закрыты пломбируемой крышкой.
Программное обеспечение отсутствует.
Технические характеристики
аблица 1
|
Наименование параметра |
Норма |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота, Г ц |
50 |
|
Номинальный первичный ток, А |
от 100 до 4000 |
|
Номинальный вторичный ток, А |
5; 1 |
|
Классы точности/ Номинальные вторичные нагрузки, В-А - для измерений и учета - для измерений - для защиты |
0,2S; 0,5S/(1-100) 0,2; 0,5/(1-100) 5Р; 10Р/(1-100) |
|
Номинальная предельная кратность обмоток для защиты |
до 40 |
|
Номинальный коэффициент безопасности приборов обмоток для измерений и учета, не более |
10 |
|
Масса, кг |
от 8 до 120 |
|
Габаритные размеры, мм -высота -внутренний диаметр -наружный диаметр |
от 10 до 100 от 100 до 500 от 350 до 1000 |
Климатическое исполнение по ГОСТ 15150-69 УХЛ1 в диапазоне от минус 60 до плюс 40 °С
Знак утверждения типа
наносится на табличку трансформатора и на паспорт - типографским способом.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Трансформатор тока |
1 шт. |
|
Руководство по эксплуатации |
1экз на партию |
|
Паспорт |
1 экз |
|
Протокол приемо-сдаточных испытаний и первичной поверки |
1 экз |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 Трансформаторы тока. Методика поверки.
