Модули измерительные цифровые ZET 7010, ZET 7110, ZET 7111, ZET 7020, ZET 7120, ZET 7021, ZET 7121

Назначение

Модули измерительные цифровые ZET 7010, ZET 7110, ZET 7111, ZET 7020, ZET 7120, ZET 7021, ZET 7121 (далее - модули) предназначены для измерения и преобразования электрических сигналов от первичных преобразователей температуры и тензодатчиков, и передачи полученной информации по каналам физических интерфейсов связи RS-485 или CAN 2.0. используя протокол Modbus, во внешнюю сеть.

Описание

Принцип действия модулей основан на измерении аналоговых входных электрических сигналов, преобразовании их в цифровой код с помощью АЦП и последующей их передаче на персональный компьютер по интерфейсу RS-485 или CAN.

Модуль является программно-аппаратным комплексом и предназначен для работы в непрерывном режиме. В состав модуля входят блок питания с линейными стабилизаторами, аналого-цифровой преобразователь и схема формирования сигнала текущего значения измеряемой величины. Конструктивно модули выполнены в виде миниатюрной платы, защищенной внешней оболочкой (компаундом), имеющей разъемы для входных и выходных сигналов, и для питания.

Модели модулей различаются по техническим и метрологическим характеристикам, а также по функциональному назначению:

Таблица 1

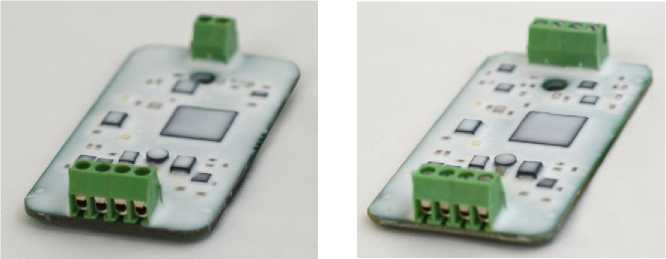

Фотографии внешнего вида модулей представлены на рисунке 1.

а) ZET 7X10 и ZET 7111

б) ZET 7X20                 в) ZET 7X21

Рисунок 1

Программное обеспечение

Программное обеспечение (ПО) модулей состоит из:

- встроенной в корпус средства измерений «Модули измерительные цифровые ZET 7010, ZET 7110, ZET 7111, ZET 7020, ZET 7120, ZET 7021, ZET 7121» части ПО;

- автономной части ПО ZETLab реализованной в виде файлов операционной системы Windows®.

Разделение ПО на метрологически значимую и незначимую части не реализовано.

Метрологически значимой является вся встроенная и автономная части ПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню (по МИ 3286-2010):

« A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

« С» - для автономной части ПО.

Метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 3

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации и на этикетку типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по документу ЗТМС.411600.001 МП «Модули измерительные цифровые ZET 7010, ZET 7110, ZET 7111, ZET 7020, ZET 7120, ZET 7021, ZET 7121. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 12.10.2012 г.

Основные средства поверки:

- Магазин сопротивлений Р4831 (2 шт.), Госреестр 48930-12;

- Мера сопротивления постоянного тока многозначная Р 3026/2, диапазон от 1 до 10000 Ом, КТ 0,005;

- Компаратор напряжений Р3003, Госреестр 7476-91;

- Термометр ЛТ-300, Госреестр 45379-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ТУ 4221-014-76603936-2011 «Модули измерительные цифровые ZET 7010, ZET 7110, ZET 7111, ZET 7020, ZET 7120, ZET 7021, ZET 7121. Технические условия».
