Преобразователи виброскорости TM079VD-H-A0-B1
| Номер в ГРСИ РФ: | 52813-13 |
|---|---|
| Производитель / заявитель: | Фирма "Provibtech Inc.", США |
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52813-13 | |||||||||||||||||||||||||||||||||
| Наименование | Преобразователи виброскорости | |||||||||||||||||||||||||||||||||
| Модель | TM079VD-H-A0-B1 | |||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f4b50d4a-704d-5134-efa8-2ad96228f798 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
| Год регистрации | 2013 | |||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 28.03 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 170 п. 42 от 28.02.2013 |
Производитель / Заявитель
Фирма "ProvibTech", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | ГОСТ Р ИСО 16063-21-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52813-13: Описание типа
2013-52813-13.pdf
|
Скачать | 73.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи виброскорости TM079VD-H-A0-B1 (далее вибропреобразователи) предназначены для измерения параметров вибрации (виброскорость) корпусов подшипников вентиляторов охлаждения градирни на ОАО «ОГК-2» - Адлерская ТЭС» (Краснодарский край, г.Сочи).
Описание
Преобразователи виброскорости являются преобразователями инерционного типа. Принцип работы преобразователей основан на преобразовании виброскорости в пропорциональный электрический сигнал. Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала.
Преобразователи виброскорости TM079VD-H-A0-B1 предназначены для работы в горизонтальном направлении и используются совместно с блоками преобразования DTM101, преобразующими сигнал от вибропреобразователя в токовый сигнал 4 - 20 мА.

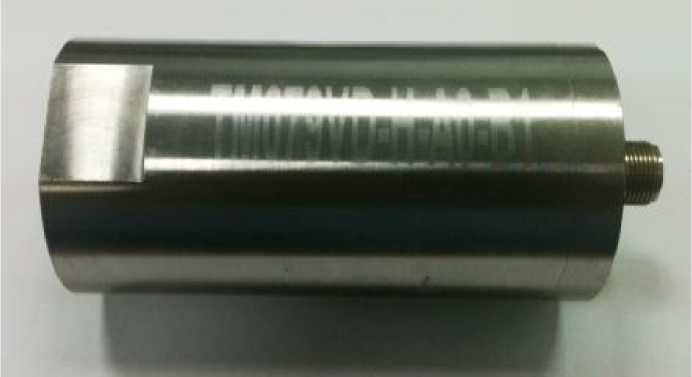

Внешний вид вибропреобразователей, приведен на рисунке 1.
Рис. 1
Технические характеристики
|
Номинальный коэффициент преобразования на частоте 10 Гц, мВ/ммх-1 |
40 |
|
Отклонение коэффициента преобразования от номинального значения на частоте 10 Гц, %, не более |
± 10 |
|
Диапазон измерения виброскорости, мм/с |
От 0 до 100 вкл. |
|
Диапазон частот, Г ц |
От 0,5 до 20 вкл. |
|
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих температур, дБ, не более |
± 3 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
От минус 20 до 70 вкл. |
|
Габаритные размеры (диаметр х высота), мм |
62x140 |
|
Масса, кг, не более |
1,4 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
Преобразователи виброскорости TM079VD-H-A0-B1 10 шт.
Зав. №№ 10PAD11CY001, 10PAD12CY001, 10PAD21CY001,
10PAD22CY001, 10PAD31CY001, 10PAD32CY001, 10PAD41CY001,
10PAD42CY001, 10PAD51CY001, 10PAD52CY001
Паспорт 10 экз.
Поверка
осуществляется в соответствии с ГОСТ Р ИСО 16063-21-2009 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».
Основные средства поверки:
- поверочная вибрационная установка 2 разряда по МИ 2070-90;
- мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Сведения о методиках (методах) измерений приведены в паспорте на вибропреобразователь.
Нормативные документы
1. МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10"1 А2А04 Гц.
2. Техническая документация фирмы.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории Филиала ОАО «ОГК-2» -Адлерская ТЭС» (Краснодарский край, г. Сочи).
