Станции управления пневматические ФК0071 и ФК0072
| Номер в ГРСИ РФ: | 52828-13 |
|---|---|
| Производитель / заявитель: | Опытный завод "Тизприбор", г.Москва |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52828-13 |
| Действует | по 25.01.2023 |
| Наименование | Станции управления пневматические |
| Модель | ФК0071 и ФК0072 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cc606c6b-ab49-63cb-fe81-a9d1df23c48a |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 27.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 167 п. 14 от 27.02.2013 |
Производитель / Заявитель
ООО "Завод "Тизприбор", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.008-72 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1793
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1786 (100%) |
| Неуспешных поверок (СИ непригодно) | 7 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52828-13: Описание типа
2018-52828-13.pdf
|
Скачать | 87.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Станции управления пневматические ФК0071 и ФК0072 предназначены для:
• измерения и показания значений сигналов пневматических датчиков и других устройств, выдающих унифицированные аналоговые сигналы в пределах от 20 до 100 кПа (от 0,2 до 1,0 кгс/см2);
• измерения величины задания для регулируемого параметра;
• измерения величины давления на исполнительном механизме;
• управления контуром регулирования;
• переключения режимов управления (автоматическое, ручное, программное);
• формирования заданий регулятору от встроенного или передачи от программного задатчика;
• записи значений регулируемого параметра на диаграммной ленте (ФК0071).
Описание
Станции управления пневматические осуществляют регулирование и управление с помощью переключения пневмоклапанов; измерения давлений производится на принципе компенсации усилий на упругих чувствительных элементах (сильфонах) пружинами обратной связи.
Станции управления пневматические состоят из управляющего устройства, включающего переключатель с кнопочным механизмом и задатчика, трех измерительных механизмов, панели представления информации, пневморазъема и корпуса.
Станция управления пневматическая ФК0071 отличается от станции управления пневматической ФК0072, наличием регистрирующего механизма (для записи значений регулируемого параметра на диаграммной ленте).

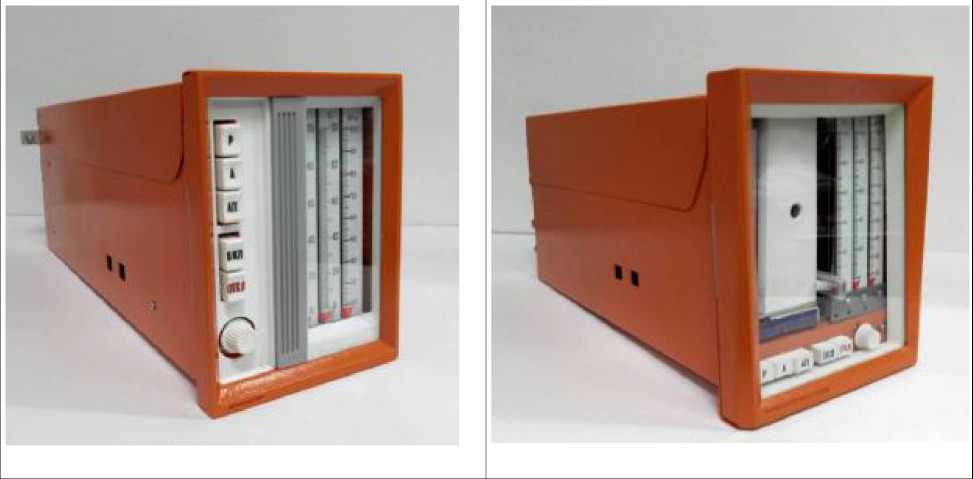

Фотографии общего вида приборов представлены на рисунке 1.
рисунок 1
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра | |
|
Диапазон измерения входных и выходных пневматических аналоговых сигналов, кПа |
20 - 100 | |
|
Пределы допускаемой основной погрешности показаний для регулируемого параметра и задания, % |
0,6 | |
|
Пределы допускаемой основной погрешности показаний для измеренной величины давления на исполнительном механизме, % |
1,0 | |
|
Давление воздуха питания, кПа |
140 ± 14 | |
|
Питание электропривода диаграммной ленты |
-220 В, 50 Гц | |
|
Скорость перемещения диаграммной ленты, мм/ч |
20 | |
|
Температура окружающей среды, °С |
от 5 до 50 | |
|
ФК0071 |
ФК0072 | |
|
Масса, кг, не более |
9,0 |
6,0 |
|
Габаритные размеры, мм, не более Высота Ширина Длинна |
210 165 440 |
210 125 440 |
|
Наработка на отказ, ч, не менее |
50000 | |
|
Средний срок службы, лет, не менее |
10 | |
Знак утверждения типа
Знак утверждения типа наносится на табличку, прикрепленную к задней стенке прибора методом фотопечати и на титульном листе руководства по эксплуатации - типографским способом.
Комплектность
Для станции регулирования ФК0071:
Станция регулирования ФК0071 - 1 шт.
Фломастер с чернилами УПС-01 (красный) - 4 шт.
Рамка - 1 шт.**
Кронштейн - 2 шт.
Упор - 2 шт.
Разъем (ШР20П4НШ8Н-М или ШР20П4ЭШ8Н) - 1 шт.
Диаграммная бумага - 6 рул.**
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.*
Для станции регулирования ФК0072:
Станция регулирования ФК0072 - 1 шт.
Рамка - 1 шт.*
Кронштейн - 2 шт.
Упор - 2 шт.
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.*
* При поставке станций в один адрес руководство по эксплуатации прикладывается из расчета один экземпляр на 3 станции, при партии до 10 штук, один экземпляр на 5 станций, но не менее трех РЭ.
* * Поставляется по заказу потребителя.
Поверка
осуществляется в соответствии с ГОСТ 8.008-72 «ГСОЕИ Методы и средства поверки приборов контроля пневматических показывающих и регистрирующих ГСП».
Основное поверочное оборудование:
- манометр образцовый МО класса точности 0,15 с пределом измерения до 100 кПа
Сведения о методах измерений
Станции управления пневматические ФК0071 и ФК0072 приведены в ГОСТ 14753-82 «Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия».
Нормативные документы
1 ГОСТ 14753-82 «Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия».
2 ГОСТ 13053-76 «Приборы устройства пневматические ГСП. Общие технические условия»
3 ГОСТ 25165-82 «Соединения приборов и устройств ГСП с внешними пневматическими линиями».
4 ГОСТ 8.008-72 «ГСОЕИ Методы и средства поверки приборов контроля пневматических показывающих и регистрирующих ГСП»
5 ТУ 4217-001-37185268-2012 Технические условия «Станции управления пневматические ФК0071 и ФК0072».
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
