Весы конвейерные BEP
| Номер в ГРСИ РФ: | 52831-13 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Schenck Process GmbH", Германия |
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52831-13 | |||||||||
| Наименование | Весы конвейерные | |||||||||
| Модель | BEP | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4c006f32-41e5-24f8-8ab6-ee7cfce8e477 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2013 | |||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 167 п. 19 от 27.02.2013 |
Производитель / Заявитель
Фирма "Schenck Process GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.005-2002 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (90%) |
| Неуспешных поверок (СИ непригодно) | 1 (10 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
52831-13: Описание типа
2013-52831-13.pdf
|
Скачать | 118.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы конвейерные ВЕР предназначены для измерения массы сыпучих материалов, проходящих по конвейерной ленте.
Описание
Весы состоят из одного грузоприемного устройства с одной роликовой опорой и одного датчика весоизмерительного тензорезисторного PWS, Госреестр СИ №33308-06, терминала INTECONT PLUS, Госреестр СИ №33788-07, производства фирмы «Schenck Process GmbH», Германия. Весы установлены в конвейерную ленту Заказчика.
Весы имеют выход в стандартном интерфейсе RS 232 на ЭВМ и печатающее устройство.
Масса сыпучего материала определяется как интегральное во времени значение произведения его линейной плотности и скорости движения конвейерной ленты.

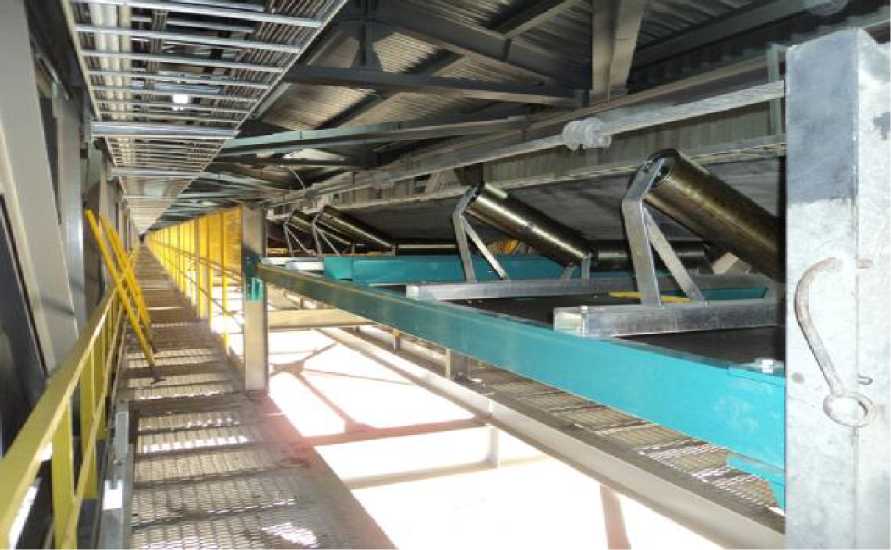

Рисунок 1. Общий вид весов конвейерных ВЕР
На передней панели прибора INCOTEN PLUS прикреплена табличка, содержащая следующую маркировку:
- наименование или товарный знак предприятия-изготовителя;
- тип весов;
- номер весов по системе нумерации предприятия-изготовителя;
- знак утверждения типа средства измерений;
- год изготовления.
Программное обеспечение
Программное обеспечение весов выполняется на базе микроконтроллера и жестко привязано к их электрической схеме. Программное обеспечение состоит из модулей (подпрограмм) обслуживания периферии, расчета веса и взаимодействия с пользователем.
Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает аналогоцифровой преобразователь (АЦП), управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные константы и настройки. Модуль расчета веса получает от модуля обслуживания периферии значение АЦП и значения градировочных констант и производит расчет веса, отслеживает динамику его изменения и контролирует границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета веса и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю.
Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) весов производится с помощью отображаемого при включении весов номера версии программного обеспечения, а также электронного пароля.
Сведения об идентификационных данных программного обеспечения приведены в таблице 1
аблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Easy Serve |
V.15 |
VBW 20 600-01 2482 |
- |
CRC16 |
Номер версии ПО и электронный пароль в достаточной мере защищают метрологически значимую часть ПО весов от преднамеренных и непреднамеренных изменений и соответствуют уровню» С» в соответствии с МИ 3286-2010
Технические характеристики
|
1 Наименьший предел взвешивания |
0,1 % массы материала, взвешиваемого на конвейерных весах в течении 1 ч при наибольшей линейной плотности |
|
2 Пределы допускаемой погрешности, % от измеряемой массы |
±2,0 |
|
3 Количество разрядов индикации значений массы |
7 |
|
4 Дискретность, кг |
10 |
|
5 Характеристики взвешиваемого материала: - наибольшая линейная плотность, кг/м - наименьшая линейная плотность, % от наибольшей линейной плотности |
от2 до370 20 |
|
6 Скорость ленты конвейера, м/с |
0,1 - 3,0 |
|
7 Ширина ленты конвейера , мм |
800 |
|
8 Угол наклона конвейерной ленты, градс |
16 |
|
9 Диапазон рабочих температур, °С |
от минус10 до плюс40 |
|
10 Питание от сети переменного тока: | |
|
напряжение, В |
+10% 220-15% |
|
частота, Гц |
50±1 |
|
11 Габаритные размеры - грузоприемных устройств, мм - вторичного прибора, мм |
800x1300x320 410x236x300 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.
Комплектность
Весы ............................................................................................................. 1 комплект
Руководство по эксплуатации .................................................................... 1 экз.
Поверка
осуществляется по в соответствии с ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».
Основное поверочное оборудование:
- весы неавтоматического действия ГОСТ Р 53228-2008, класс точности -средний
Сведения о методах измерений
Методы измерений приведены в разделе 4 документа «Весы конвейерные ВЕР. Руководство по эксплуатации»
Нормативные документы
ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования», .
ГОСТ 8. 021-2005 « Государственная поверочная схема для средств измерения массы».
