Весы подвесные крановые ВСК
| Номер в ГРСИ РФ: | 52832-13 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | АО "Вес-Сервис", г.С.-Петербург |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52832-13 |
| Действует | по 17.01.2028 |
| Наименование | Весы подвесные крановые |
| Модель | ВСК |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e6433e67-c0ef-6def-6422-3630e9e4ea23 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 27.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 167 п. 21 от 27.02.2013 |
Производитель / Заявитель
Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»), г. Санкт-Петербург ЗАО "Вес-Сервис", г. Санкт-Петербург (срок свидетельства: 17.01.2023 г.)
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 53228-2008 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
16101
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15705 (98%) |
| Неуспешных поверок (СИ непригодно) | 396 (2 %) |
| Актуальность информации | 06.12.2025 |
Поверители
Скачать
|
52832-13: Описание типа
2023-52832-13.pdf
|
Скачать | 565.2 КБ | |
|
52832-13: Методика поверки
2023-mp52832-13.pdf
|
Скачать | 1.6 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы подвесные крановые ВСК (далее - весы) предназначены для статических измерений массы, транспортируемых кранами грузов.
Описание
Весы состоят из весоизмерительного устройства, индикатора, устройства для подвешивания весов, защитного корпуса, устройства дистанционного управления, аккумуляторной батареи и устройства ее зарядки. В состав весоизмерительного устройства входят грузоприемное устройство и весоизмерительный тензорезисторный датчик (далее - датчик)
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал. Сигнал изменяется пропорционально массе груза. Затем сигнал поступает на вход индикатора для обработки результатов измерений.
Весы состоят из четырех семейств:
Семейство А - весы с внутренним блоком управления в корпусе А;
Семейство В - весы с внутренним блоком управления в корпусе В;
Семейство Е - весы с внутренним блоком управления в корпусе Е;
Семейство Н - весы с внешним индикатором в корпусе Н.
Весы выпускаются в различных модификациях, отличающихся конструктивными и метрологическими характеристиками, и имеют следующие обозначения:
ВСК-[1][2][3], где
[1] - максимальная нагрузка Мах (от 50 до 50000 кг);
[2] - обозначение семейства (А, В, Е, Н);
[3] - вариант исполнения весов с возможностью передачи значений по радиоканалу на внешний индикатор (Д).
Внешний индикатор весов семейства «Н» имеет последовательный интерфейс RS-232 для подключения к персональному компьютеру. Общий вид весов представлен на рисунке 1.
Весы снабжены следующими устройствами и функциями:
- устройство слежения за нулем;
- устройство выборки массы тары;
- полуавтоматическое устройство установки нуля;
- система оперативного контроля степени заряженности аккумуляторной батареи.
Класс точности, значение максимальной нагрузки Мах, значение минимальной нагрузки Min, действительная цена деления d, поверочный интервал e наносится на наклейку, разрушаемую при удалении, или на маркировочную табличку, прикрепленную к корпусу весов (Рисунок 2).

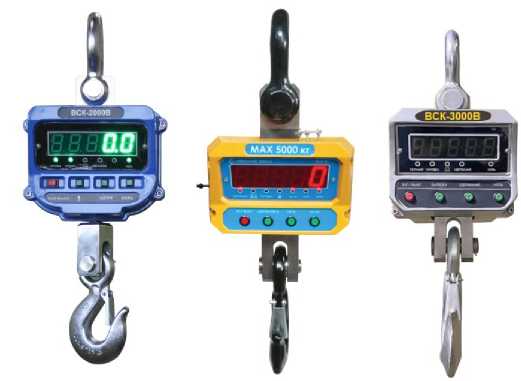

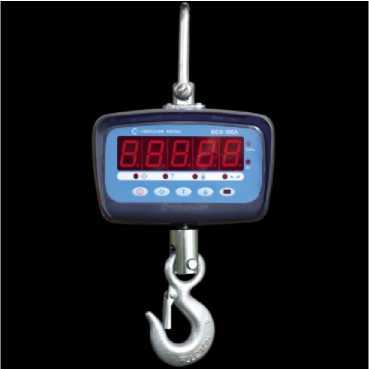

Весы ВСК-[1]А
Весы ВСК-[1]В

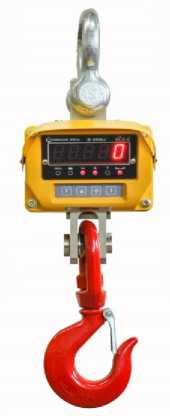

Весы ВСК-[1]Е

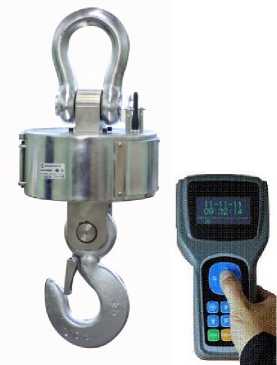

Весы ВСК-[1]Н
Рисунок 1 - Общий вид весов

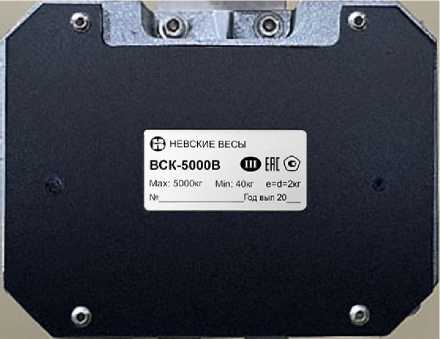

Рисунок 2 - Пример маркировки весов
Маркировка наносится на корпус весов в виде наклейки (Рисунок 2), на которой нанесено:
- товарный знак предприятия-изготовителя;
- модификация весов;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- действительная цена деления (d) и поверочный интервал (е);
- заводской номер в виде цифробуквенного обозначения, состоящий из букв латинского алфавита и арабских цифр;
- знак утверждения типа.
Для защиты от несанкционированного доступа к параметрам юстировки и измерительной информации весов используются пароль для весов семейства А, джампер для весов семейства Е, комбинация клавиш для весов семейств В и Н.
Для защиты от несанкционированного доступа, настройки и вмешательства используется пломбировка корпуса. Знак поверки наносится на крепежные винты задней части корпуса для ВСК-[1]А, на крепежные винты - для ВСК-[1]В, Е, на корпусе весов и на крепежные винты внешнего индикатора - для семейства ВСК-[1]Н (Рисунок 3). С целью сохранности пломбы, до-
пускается пломбировать верхние крепежные винты по согласованию с заказчиком.

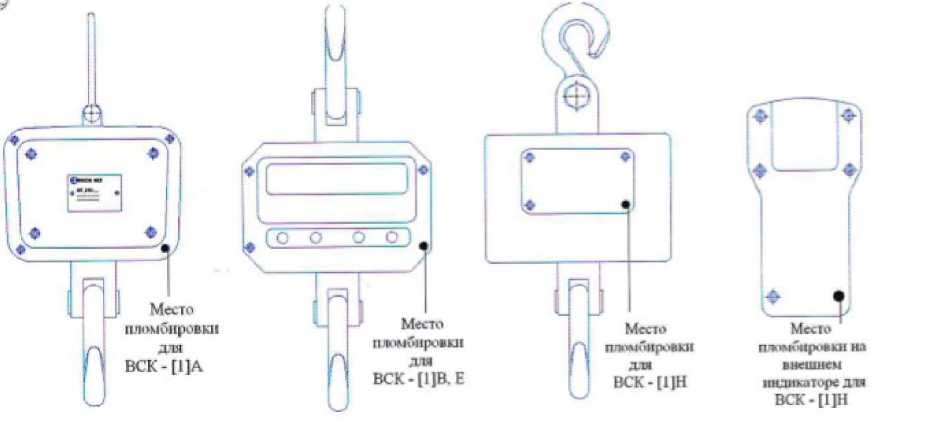

Рисунок 3 - Схема пломбировки весов ВСК от несанкционированного доступа и обозначение места для нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным. ПО реализует следующие функции: сбор, обработку, представление измерительной информации, а также для весов семейства Е, В передачу измерительной информации.
Изменение ПО весов через интерфейс пользователя невозможно. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер: защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 -Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для | |||
|
ВСК-[1]А |
ВСК-[1]В |
ВСК-[1]Е |
ВСК-[1]Н | |
|
Идентификационное наименование ПО |
Nev-V |
Nev-V |
Nev-V |
Nev-V |
|
Номер версии (идентификационный номер) ПО* |
01543CD |
V.105 |
45003.3 |
Ver 1.1W |
|
Цифровой идентификатор ПО |
** |
** |
** |
3B46 |
|
Алгоритм вычисления цифрового идентификатора ПО |
** |
** |
** |
CRC 16 |
|
Примечание: * номер версии (идентификационный номер) ПО не ниже указанного. * * конструкция весов не предусматривает вычисление цифрового индикатора ПО, и оно не может модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
средний |
|
Повторяемость (размах) показаний, кг, не более |
mPe| |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Max |
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Max |
|
Максимальный диапазон устройства выборки массы тары, кг |
от 0 до Max |
|
Таблица 3 - М |
етрологические характеристики | |||||
|
Обозначение варианта исполнения |
Максимальная нагрузка (Мах), т |
Минимальная нагрузка (Min), кг |
Действительная цена деления (d), поверочный интервал (е), кг |
Число поверочных интервалов (n) |
Интервалы взвешивания, т |
Пределы допускаемой погрешности при поверке, кг |
|
ВСК-50А |
0,05 |
0,4 |
0,02 |
2500 |
От 0,0004 до 0,01 включ. Св. 0,01 до 0,04 включ. Св. 0,04 до 0,05 включ. |
±0,01 ±0,02 ±0,03 |
|
ВСК-100А |
0,1 |
1 |
0,05 |
2000 |
От 0,001 до 0,025 включ. Св. 0,025 до 0,1 включ. |
±0,025 ±0,05 |
|
ВСК-200А |
0,2 |
2 |
0,1 |
2000 |
От 0,002 до 0,05 включ. Св. 0,05 до 0,2 включ. |
±0,05 ±0,1 |
|
ВСК-300А |
0,3 |
2 |
0,1 |
3000 |
От 0,002 до 0,05 включ. Св. 0,05 до 0,2 включ. Св. 0,2 до 0,3 включ. |
±0,05 ±0,1 ±0,15 |
Продолжение таблицы 3
|
Обозначение варианта исполнения |
Максимальная нагрузка (Мах), т |
Минимальная нагрузка (Min), кг |
Действительная цена деления (d), поверочный интервал (е), кг |
Число поверочных интервалов (n) |
Интервалы взвешивания, т |
Пределы допускаемой погрешности при поверке, кг |
|
ВСК-500А |
0,5 |
4 |
0,2 |
2500 |
От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,5 включ. |
±0,1 ±0,2 ±0,3 |
|
ВСК-600А ВСК-600В ВСК-600Е |
0,6 |
4 |
0,2 |
3000 |
От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ. |
±0,1 ±0,2 ±0,3 |
|
ВСК-1000А ВСК-1000В ВСК-1000Е |
1,0 |
10 |
0,5 |
2000 |
От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. |
±0,25 ±0,5 |
|
ВСК-2000В ВСК-2000Е |
2,0 |
20 |
1,0 |
2000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. |
±0,5 ±1,0 |
|
ВСК-3000В ВСК-3000Е |
3,0 |
20 |
1,0 |
3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. |
±0,5 ±1,0 ±1,5 |
|
ВСК-5000В ВСК-5000Е |
5,0 |
40 |
2,0 |
2500 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 5,0 вкл |
±1,0 ±2,0 ±3,0 |
|
ВСК-10000В ВСК-10000Е ВСК-10000Н |
10 |
100 |
5,0 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10,0 включ. |
±2,5 ±5,0 |
|
ВСК-15000В |
15 |
100 |
5,0 |
3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10,0 включ. Св. 10,0 до 15,0 включ. |
±2,5 ±5,0 ±7,5 |
|
ВСК-20000В ВСК-20000Н |
20 |
200 |
10 |
2000 |
От 0,2 до 5,0 включ. Св. 5,0 до 20,0 включ. |
±5 ±10 |
|
ВСК-25000В |
25 |
200 |
10 |
2500 |
От 0,2 до 5,0 включ. Св. 5,0 до 20,0 включ. Св. 20,0 до 25,0 включ. |
±5 ±10 ±15 |
|
ВСК-30000В ВСК-30000Н |
30 |
200 |
10 |
3000 |
От 0,2 до 5,0 включ. Св. 5,0 до 20,0 включ. Св. 20,0 до 30,0 включ. |
±5 ±10 ±15 |
|
ВСК-50000Н |
50 |
400 |
20 |
2500 |
От 0,4 до 10,0 включ. Св. 10,0 до 40,0 включ. Св. 40,0 до 50,0 включ. |
±10 ±20 ±30 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
5 |
|
Условия эксплуатации весов: - предельные значения температуры, °С, (Ттт, Tmax) - для весов семейства А - для остальных весов - относительная влажность воздуха при температуре + 35 °С, %, не более |
-30, +40 -10, +40 98 |
|
Габаритные размеры весов (длина; ширина; высота), мм, не более - ВСК-А - ВСК-В - ВСК-Е - ВСК-Н |
230; 160; 450 270; 230; 1100 280; 220; 780 400; 400; 1530 |
|
Масса весов, кг, не более |
100 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 5,9 до 6,1 |
|
Потребляемая мощность, ВА, не более |
10 |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
Знак утверждения типа
на наклейку, разрушаемую при удалении, или фотохимическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
- |
1 шт. |
|
Пульт дистанционного управления |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Работа с весами» Весы подвесные крановые ВСК. Руководство по эксплуатации.
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;
ТУ 4274-001-50062845-2013 Весы подвесные крановые ВСК. Технические условия.
