Анализаторы ионного состава потенциометрические ПАИС-натрий
| Номер в ГРСИ РФ: | 52839-13 |
|---|---|
| Категория: | Потенциометры |
| Производитель / заявитель: | ООО "НПФ "Альфа БАССЕНС", г. Балашиха, Московская обл. |
Анализаторы предназначены для производственного контроля активности ионов натрия (рNa) в технологических жидкостях на предприятиях тепловой и атомной энергетики, в пищевой, химической, целлюлозно-бумажной, нефтеперерабатывающей промышленности и других отраслях народного хозяйства.
Модификации:
ПАИС-01pNa - Промышленный pNa-метр
ПАИС-02pNa - Портативный pNa-метр
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52839-13 |
| Действует | по 13.03.2018 |
| Наименование | Анализаторы ионного состава потенциометрические |
| Модель | ПАИС-натрий |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f1781b04-e6d8-1ded-249e-89d437a9127d |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 13.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 238 п. 01 от 13.03.2013 |
Производитель / Заявитель
ООО "НПФ "Альфа БАССЕНС", РОССИЯ, г.Железнодорожный
Россия
Поверка
| Методика поверки / информация о поверке | Раздел 4 НЖЮК.421522.005-02-01РЭ и НЖЮК.421522.005.02-02РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 141 (97%) |
| Неуспешных поверок (СИ непригодно) | 4 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
52839-13: Описание типа
2013-52839-13.pdf
|
Скачать | 109.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы ионного состава потенциометрические ПАИС-натрий (далее - анализаторы) предназначены для измерений показателя активности ионов натрия (pNa), массовой концентрации ионов натрия (CNa) и температуры анализируемой жидкости.
Описание
Принцип действия анализаторов основан на потенциометрическом методе анализа веществ. Сущность метода заключается в определении показателя активности ионов натрия в анализируемой жидкости по измерениям электродвижущей силы (ЭДС) дифференциальной гальванической ячейки, образованной электродом сравнения, измерительным и опорным электродами, погруженными в исследуемую жидкость.
Анализаторы выпускаются в двух модификациях: ПАИС-01 натрий и ПАИС-02натрий. Анализаторы имеют одинаковые метрологические характеристики и отличаются конструктивным исполнением. По способу установки анализаторы делятся на стационарные (01) и переносные (02).
Анализаторы состоят из измерительного преобразователя (ИП), комплекта сенсоров (АС) и вспомогательных устройств. ИП выполнен в виде микропроцессорного измерительного блока. На лицевой панели анализаторов расположено жидкокристаллическое табло индикации, сенсорные кнопки для включения/выключения анализатора и управления режимами работы.
Стационарные анализаторы имеют унифицированные токовые выходы каналов измерений р\а для подключения внешних регистрирующих приборов.
Переносные анализаторы имеют гнездо для подзарядки, RS-выход, клемму опорного электрода. Данные анализаторы - четырехразрядные. На табло индикации анализаторов отображаются измеренные значения р№, CNa, температуры анализируемой жидкости, текущее время и дата.
Внешний вид анализаторов и обозначение мест для размещения знака утверждения типа
представлены на рисунках 1 и 2.
Знак утверждения типа

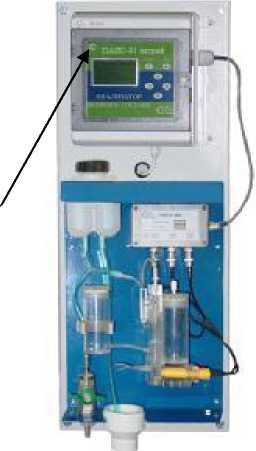

Рисунок 1 - Анализатор ионного состава потенциометрический ПАИС-01 натрий
Знак утверждения типа

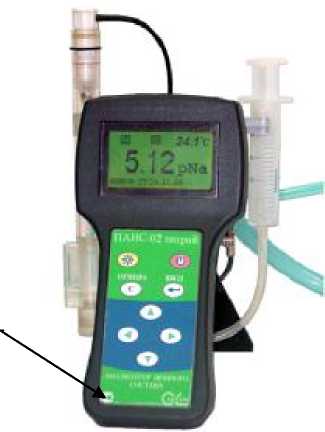

Рисунок 2 - Анализатор ионного состава потенциометрический ПАИС-02натрий
Конструкция анализаторов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям анализатора. Схема размещения наклеек для предотвращения несанкционированного доступа представлена на рисунке 2.
а)
б)

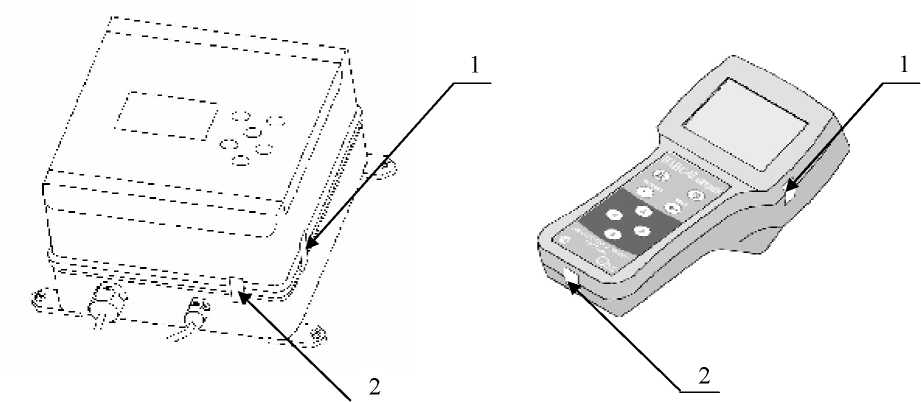

Рисунок 2 - Схема размещения наклеек а) - стационарные анализаторы б) - переносные анализаторы
Программное обеспечение
Основные функции программного обеспечения: сбор и обработка измерений, вывод данных на табло индикации, хранение результатов измерений с возможностью передачи в персональный компьютер (ПК).
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификации-онный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
Микрокод натрий |
- |
006 |
- |
- |
ПО идентифицируется непосредственно в анализаторе. Номер версии (идентификационный номер) ПО отображается на экране при одновременном нажатии комбинации клавиш «ВНИЗ» и «ВВОД» в режиме измерений. Производителем не предусмотрен иной способ идентификации программного обеспечения. Обновление ПО анализатора не предусмотрено.
Метрологически значимая часть ПО записана в микросхемах, которые конструктивно защищены от несанкционированного доступа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Диапазоны измерений:
|
- показателя активности ионов натрия pNa - массовой концентрации ионов натрия CNa, мг/дм3 |
от 1 до 7; от (2,3-10-3) до (2,3-103); |
|
- температуры анализируемой жидкости, °С Пределы допускаемой абсолютной погрешности измерений - показателя активности ионов натрия р\а |
от 10 до 50. |
|
в диапазоне измерений р№ от 1 до 5 |
± 0,05; |
|
в диапазоне измерений р№ от 5 до 7 |
± (0,05 + 0,07-(А - 5)2), |
|
где А - измеренное значение: | |
|
- температуры анализируемой жидкости, оС Пределы допускаемой относительной погрешности измерений массовой концентрации ионов натрия CNa, отн. ед.: |
± 0,3. |
|
в диапазоне измерений от 0,230 до (2,3-103) мг/дм3 |
± 0,12; |
|
в диапазоне измерений 0,023 до 0,230 мг/дм3 |
от минус 0,24 до 0,36; |
|
в диапазоне измерений от (2,3-10-3) до 0,023 мг/дм3 Питание анализаторов: - в стационарном исполнении от сети переменного тока |
от минус 0,53 до 1,1. |
|
напряжение, В |
(230±16%); |
|
частота, Гц - в переносном исполнении от источника постоянного тока |
(50 ± 1); |
|
напряжение, В |
8,2; |
|
или 6 аккумуляторных батарей емкостью, мА-ч Потребляемая мощность, не более: |
1000. |
|
- в стационарном исполнении, Вт |
25; |
|
- в переносном исполнении, В.А Время установления рабочего режима |
0,5. |
|
после включения, мин, не более Продолжительность непрерывной работы, ч, не менее |
15. |
|
- в стационарном исполнении |
168; |
|
- в переносном исполнении Габаритные размеры (длинахширинахвысота), мм, не более: |
8. |
|
-газожидкостной блок -измерительный преобразователь |
(110x260x500); |
|
в стационарном исполнении |
(140x220x250); |
|
в переносном исполнении Масса, кг, не более: |
(220x150x120). |
|
-газожидкостной блок -измерительный преобразователь |
1,5; |
|
- в стационарном исполнении |
2; |
|
- в переносном исполнении Показатели надежности: |
1. |
|
- средний срок службы (кроме электродов), лет, не менее |
10; |
|
- средний срок службы электродов, год, не менее |
1; |
|
- средняя наработка на отказ, ч, не менее Рабочие условия применения: |
9000. |
|
- температура анализируемой жидкости, °С |
от 10 до 40; |
|
- атмосферное давление, кПа |
от 84 до 106,7; |
|
- относительная влажность воздуха при температуре 35 °С, % |
до 80; |
|
- температура окружающего воздуха, °С |
от 10 до 30. |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель измерительного преобразователя анализатора ионного состава потенциометрического ПАИС-натрий в виде пленочного изображения и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки приведен в таблице 1.
Таблица 1 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
Примечания |
|
Анализатор ионного состава потенциометрический ПАИС-натрий |
НЖЮК 421522.005.02 |
1 комплект | |
|
Руководство по эксплуатации |
НЖЮК 421522.005.02-01РЭ НЖЮК 421522.005.02-02РЭ |
1 шт. 1 шт. |
для ПАИС-01 натрий для ПАИС-02натрий |
|
Паспорт |
НЖЮК 421522.005.02-01ПС НЖЮК 421522.005.02-02ПС |
1 шт. 1 шт. |
для ПАИС-01 натрий для ПАИС-02натрий |
|
Тара транспортная |
1 шт. |
Поверка
Осуществляется в соответствии с документом раздел 4 «Методика поверки» руководств по эксплуатации НЖЮК.421522.005.02-01РЭ и НЖЮК.421522.005.02-02РЭ, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».
Основные средства поверки:
эталон рабочий активности ионов натрия в водных растворах РЭАИ-Na, рег. № 43471-09 (пределы допускаемой абсолютной погрешности воспроизведения pNa при температуре (25 ± 0,1) ОС ± 0,01);
измеритель температуры многоканальный прецизионный МИТ 8.03 в комплекте с датчиком температуры ТСПН-5В, рег. № 19736-05 (пределы допускаемой погрешности измерений температуры ± 0,01 ос);
вода дистиллированная ГОСТ 6709-72.
Сведения о методах измерений
Анализатор ионного состава потенциометрический ПАИС-01натрий. Руководство по эксплуатации. НЖЮК.421522.005.02-01РЭ.
Анализатор ионного состава потенциометрический ПАИС-02натрий. Руководство по эксплуатации. НЖЮК.421522.005.02-02РЭ.
Нормативные документы
ГОСТ Р 8.641-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)»
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»
Анализаторы ионного состава потенциометрические ПАИС-натрий. Технические условия. ТУ 4215-006-16963232-2011
