Устройства измерительные TRZ
| Номер в ГРСИ РФ: | 52850-13 |
|---|---|
| Производитель / заявитель: | ООО "РАСКО Газэлектроника", г. Арзамас |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52850-13 |
| Действует | по 08.12.2022 |
| Наименование | Устройства измерительные |
| Модель | TRZ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 66945100-411e-53dc-653f-011330ca384f |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 28.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 170 п. 50 от 28.02.2013 |
Производитель / Заявитель
Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область
Россия
Поверка
| Методика поверки / информация о поверке | ЛГТИ.407221.010 МП |
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26 (96%) |
| Неуспешных поверок (СИ непригодно) | 1 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52850-13: Описание типа
2022-52850-13.pdf
|
Скачать | 691.6 КБ | |
|
52850-13: Методика поверки
2022-mp52850-13.pdf
|
Скачать | 1.1 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства измерительные TRZ (далее - УИ), установленные в корпус счетчика газа турбинного TRZ, предназначены для преобразования поступательного движения плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу природного газа по ГОСТ5542-87, а также воздуха, азота и других неагрессивных газов во вращение турбинного колеса с последующим пересчетом частоты вращения в объем газа в счетном механизме счетчика газа турбинного TRZ ЛГТИ.407221.007.
Описание
УИ включает в себя:
- корпус;
- редуктор, на оси которого установлено турбинное колесо с жесткими, профилированными специальным образом лопатками;
- струевыпрямитель, служащий для выпрямления потока газа;
- маслопровод (в случае установки редуктора с подшипниковыми опорами, требующими периодической смазки).
Принцип действия УИ основан на зависимости частоты вращения турбинного колеса, установленного на оси редуктора, от объемного расхода газа, протекающего через него.
У И имеет следующие исполнения:
"1" - соответствует диапазону измерений расхода 1/20 (1/30 - по спецзаказу);
"2" - соответствует диапазону измерений расхода 1/20 (1/30 - по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды;
"2У" - соответствует диапазону измерений расхода 1/20 (1/30 - по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды с улучшенными метрологическими характеристиками.
Для реализации дистанционной передачи данных с УИ в составе счетчика газа турбинного TRZ он может комплектоваться высокочастотным датчиком импульсов A1R, подключаемым к корректорам объема газа.

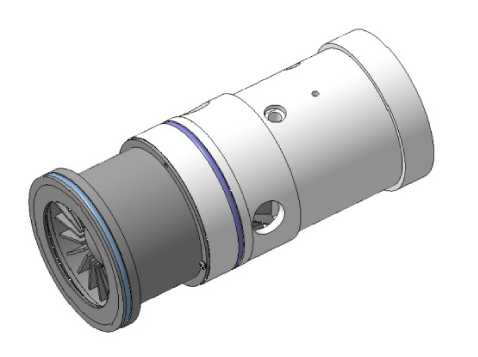

Фотография общего вида представлена на рисунке 1.
Рисунок 1

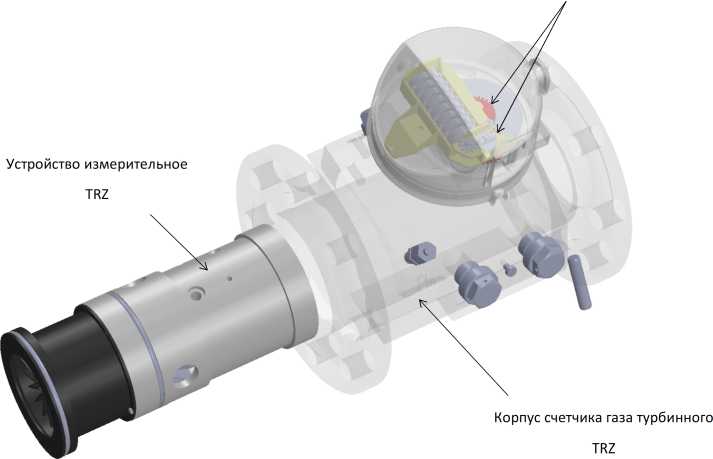

Монтаж ИУ в корпус счетчика газа турбинного TRZ приведен на рисунке 2.
Юстировочная
пара
Рисунок 2

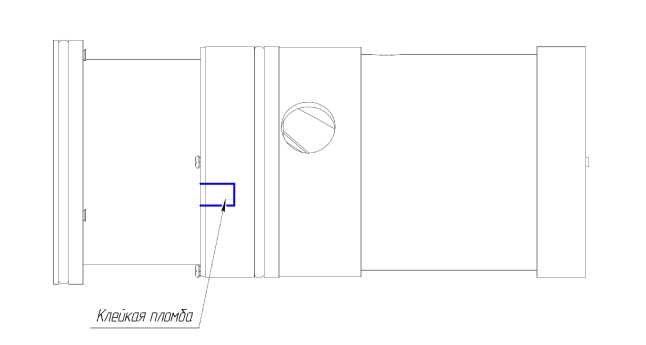

Схема пломбировки приведена на рисунке 3.
Рисунок 3
Технические характеристики
Основные параметры УИ приведены в таблицах 1 и 2.
Таблица 1
|
Типоразмер |
Условный проход Ду, мм |
Макс. расход Qmax, м3/ч |
Минимальный расход Qmin, м3/ч и диапазон измерений расхода (Qmin/Qmax) при избыточном давлении Риз6, МПа | |||
|
исполнение " 1" |
исполнение "2"и исполнение"2У" | |||||
|
Ризб | ||||||
|
Ризб < 0,3 |
0,3 < Ризб < 1 |
Ризб > 1 | ||||
|
G65 |
50 |
100 |
5 (1/20) |
5 (1/20) | ||
|
G100 |
80 |
160 |
8 (1/2о) |
8 (1/20) | ||
|
G160 |
80 |
250 |
13 (1/20) |
13 (1/20) |
5 (1/50) | |
|
G250 |
80 |
400 |
20 (1/20) 13 (1/30)* |
20 (1/20) 13 (1/30)** |
8(1/50) |
5 (1/80) |
|
G160 |
100 |
250 |
13 (1/20) |
13 (1/20) | ||
|
G250 |
100 |
400 |
20 (1/20) |
20 (1/20) |
13 (1/30) |
8(1/50) |
|
G400 |
100 |
650 |
32 (1/20) 20 (1/30)* |
32 (1/20) 20 (1/30)** |
13 (1/50) |
8 (1/80) |
|
G250 |
150 |
400 |
20 (1/20) |
20 (1/20) | ||
|
G400 |
150 |
650 |
32 (1/20) |
32 (1/20) |
20 (1/30) |
13 (1/50) |
|
G650 |
150 |
1000 |
50 (1/20) 32 (1/30)* |
50 (1/20) 32 (1/30)** |
20 (1/50) |
13 (1/80) |
|
G1000 |
150 |
1600 |
80 (1/20) 50 (1/30)* |
80 (1/20) 50 (1/30)** |
32 (1/50) |
20 (1/80) |
|
G650 |
200 |
1000 |
50 (1/20) |
50 (1/20) | ||
|
G1000 |
200 |
1600 |
80 (1/20) |
80 (1/20) |
50 (1/30) |
32 (1/50) |
|
G1600 |
200 |
2500 |
130 (1/20) 80 (1/30)* |
130 (1/20) 80 (1/30)** |
50 (1/50) |
32 (1/80) |
|
G1000 |
250 |
1600 |
80 (1/20) |
80 (1/20) | ||
|
G1600 |
250 |
2500 |
130 (1/20) |
130 (1/20) |
80 (1/30) |
50 (1/50) |
|
G2500 |
250 |
4000 |
200 (1/20) 130 (1/30)* |
200 (1/20) 130 (1/30)** |
80 (1/50) |
50 (1/80) |
|
G2500 |
300 |
4000 |
200 (1/20) |
200 (1/20) |
130 (1/30) |
80 (1/50) |
|
G4000 |
300 |
6500 |
320 (1/20) 200 (1/30)* |
320 (1/20) 200 (1/30)** |
130 (1/50) |
80 (1/80) |
* Поставляется по специальному заказу.
** Поставляется по специальному заказу; не имеет исполнения "2У".
Примечание: УИ TRZ G65 Ду50 исполнение "2У" не имеет.
Таблица 2
|
Наименование параметра |
Значение параметра | ||
|
исполнение "1" |
исполнение "2" |
исполнение "2У" | |
|
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, % от Qmin до Qt |
2,0 |
2,0 |
- |
|
от Qt до Qmax |
1,0 |
1,0 |
- |
|
От Qmin до Qmax |
- |
- |
0,9 |
|
Точка перехода Qt , м3/ч: для TRZ G100-G4000 |
0,1Qmax |
0,1Qmax |
- |
|
для TRZ G65 |
0,2Qmax |
0,2Qmax |
- |
|
Наименование параметра |
Значение параметра | ||
|
исполнение "1" |
исполнение "2" |
исполнение "2У" | |
|
Примечание: УИ TRZ G65 Ду50 исполнение "2У" не имеет. | |||
|
Рабочее давление измеряемого газа, не более, МПа (в зависимости от исполнения) |
1,6; 6,3; 10 | ||
|
Диапазон температур измеряемой среды, °С |
от минус 30 до плюс 60 | ||
|
Диапазон температур окружающей среды, °С |
от минус 40 до плюс 70 | ||
|
Средняя наработка на отказ, не менее, ч |
120000 | ||
|
Средний срок службы, не менее, лет |
12 | ||
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 3
|
Наименование |
Кол. |
Примечание |
|
Устройство измерительное TRZ |
1 |
В соответствии с заказом |
|
Руководство по эксплуатации ЛГТИ.407221.010 РЭ | ||
|
Паспорт ЛГТИ.407221.010 ПС |
1 | |
|
Методика поверки ЛГТИ.407221.010 МП |
1 | |
|
Юстировочная пара |
1 |
В соответствии с результатами поверки |
Сведения о методах измерений
изложены в паспорте ЛГТИ.407221.010 ПС.
Нормативные документы
ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытания;
ГОСТ 8.618-2006 Государственная поверочная схема для средств измерений объемного и массового расхода газа;
ТУ 4213-035-48318941-2012 (ЛГТИ.407221.010 ТУ) Устройства измерительные TRZ. Технические условия.
