Преобразователи давления измерительные KXD 42 050
| Номер в ГРСИ РФ: | 52879-13 |
|---|---|
| Производитель / заявитель: | Фирма "Ashcroft", США |
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52879-13 | |||||||||||||||||||||||||||
| Наименование | Преобразователи давления измерительные | |||||||||||||||||||||||||||
| Модель | KXD 42 050 | |||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 22eb4a2c-936c-1532-a586-a112da9cfe53 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
| Год регистрации | 2013 | |||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 200 п. 12 от 05.03.2013 |
Производитель / Заявитель
Фирма "Ashcroft Instruments GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
52879-13: Описание типа
2013-52879-13.pdf
|
Скачать | 77.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи давления измерительные KXD 42 050 (далее - преобразователи) предназначены для измерений давления жидкой смазки на Адлерской ТЭС.
Описание
В преобразователях используется пьезорезистивный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент преобразователя, деформирующийся под влиянием измеряемого давления, изменяет сопротивление пьезорезисторов, которое преобразуется с помощью электронного блока преобразователя в пропорциональный токовый выходной сигнал.

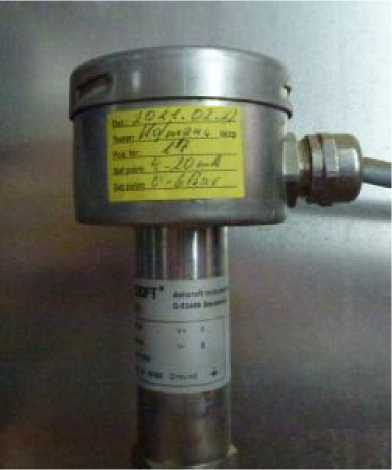

Фото общего вида преобразователей представлено на рисунке 1.
Рис. 1. Преобразователь давления измерительный KXD 42 050.
Технические характеристики
|
Диапазон измерений, бар (МПа) |
от 0 до 6 (от 0 до 0,6) |
|
Пределы допускаемой приведенной погрешности, % |
± 0,5 |
|
Вариация, не более, % |
0,5 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,3 |
|
Параметры электропитания: - напряжение постоянного тока, В |
от 12 до 30 |
|
Температура окружающей среды, °С |
от плюс 5 до плюс 50 |
|
Габаритные размеры (диаметр х глубина х высота), мм, не более |
163x211x312 |
|
Масса, кг |
0,25 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Преобразователи давления измерительные KXD 42 050
зав. №№ 11LAC11CP005, 12LAC11CP005, 21LAC11CP005, 22LAC11CP005,
11LAC12CP005, 12LAC12CP005, 21LAC12CP005, 22LAC12CP005 8 шт.
Паспорт 8 экз.
Поверка
осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Сведения о методах измеренийНормативные документы
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
4. Техническая документация «Ashcroft Instruments GmbH», Германия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
