Преобразователи давления измерительные TED523B27R
| Номер в ГРСИ РФ: | 52882-13 |
|---|---|
| Производитель / заявитель: | Фирма "Baumer", Швейцария |
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 52882-13 | |||||||||||||||
| Наименование | Преобразователи давления измерительные | |||||||||||||||
| Модель | TED523B27R | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 75633987-dd09-bb39-2e2a-a2a6a25d375a | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2013 | |||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Швейцария |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 200 п. 15 от 05.03.2013 |
Производитель / Заявитель
Фирма "Baumer", ШВЕЙЦАРИЯ
Швейцария
Поверка
| Методика поверки / информация о поверке | МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
52882-13: Описание типа
2013-52882-13.pdf
|
Скачать | 71.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи давления измерительные TED523B27R (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра: избыточного давления газа, жидкости и пара в унифицированный аналоговый сигнал.
Описание
Принцип действия преобразователей состоит в преобразовании поступающего на их вход давления в электрический сигнал, пропорциональный измеряемому давлению, и последующей индикации его значения на жидкокристаллическом дисплее. При этом электрический сигнал преобразуется также в стандартный унифицированный токовый выходной сигнал, предназначенный для управления вторичной промышленной аппаратурой.
Все элементы преобразователей, контактирующие с измеряемой средой, изготовлены из кислотостойкой стали.

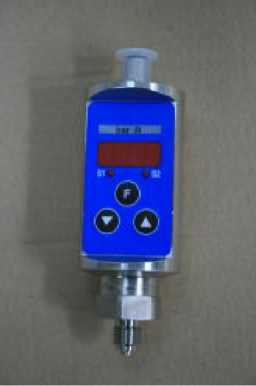

Рисунок 1 - Преобразователь давления измерительный TED523B27R.
Технические характеристики
|
Наименование характеристики |
Значение параметра |
|
Заводские номера |
10300225, 10300225.1, 10300225.2, 10300225.3 |
|
Пределы измерений избыточного давления, бар (МПа) |
от 0 до 40 (от 0 до 4) |
|
Пределы допускаемой приведенной погрешности, % |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности от воздействия изменения температуры окружающего воздуха, % / на 10 °С: |
± 0,15 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Напряжение питания, В |
от 18 до 32 |
|
Диапазон рабочих температур, °С |
от минус 25 до плюс 85 |
|
Масса, г, не более |
580 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Преобразователи давления измерительные TED523B27R, зав. № 10300225, 10300225.1, 10300225.2, 10300225.3 4 шт.
Паспорт 1 экз.
Поверка
осуществляется в соответствии с МИ 1997-89 « Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Сведения о методах измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные документы
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электри
ческими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная по
верочная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
4. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
