Шумомеры цифровые CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633

Назначение

Шумомеры цифровые CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633 (далее -шумомеры) предназначены для измерений уровней звука, спектрального анализа измеряемых сигналов.

Описание

Конструктивно шумомер выполнен в едином пластиковом корпусе, две части которого соединены винтами. В корпусе расположена электронная плата управления, с подключенным к ней микрофоном и ЖК-дисплеем. В нижней части корпуса шумомера расположены разъемы mini-USB и разъем подключения внешних устройств 2,5 мм.

Принцип работы шумомеров основан на преобразовании конденсаторным микрофоном диаметром 1/2 дюйма поступающего акустического сигнала в электрический сигнал, с последующей обработкой встроенными фильтрами и выпрямлением на квадратичном детекторе с заданными постоянными времени. Результаты измерений отображаются на жидкокристаллическом дисплее.

Шумомеры выпускаются в шести модификациях: CEL-620, CEL-621, CEL-630, CEL-631, CEL-632, CEL-633. Каждая модификация может иметь три варианта конфигурации, которые обозначаются латинскими буквами A, B или С. Конфигурация «А» является базовой, без использования частотных фильтров. Конфигурация «B» оснащена октавным фильтром, конфигурация «С» оснащена октавным и третьоктавным фильтрами.

Шумомеры имеют частотные характеристики A, C и Z, а также временные характеристики F (быстро), S (медленно) и I (импульс) по ГОСТ Р 53188.1-2010. Предусмотрена функция сохранения результатов. Также предусмотрено параллельное измерение значений LAeq и LCeq. Для параметра Lavg есть возможность выбора порогового значения. Имеющаяся в шумомерах схема удержания позволяет регистрировать максимальные или минимальные значения измеряемых величин.

Шумомеры имеют разъём для подключения внешних регистрирующих приборов. Шумомер подключается к ПК через USB-порт и распознается в качестве стандартного USB-накопителя. Результаты измерений из памяти прибора могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения. Основные функциональные отличия моделей приведены в таблице 2.

Шумомеры комплектуются элементами питания АА и противоветровой защитой, предусмотрена установка на штатив.

Внешний вид шумомера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 2.

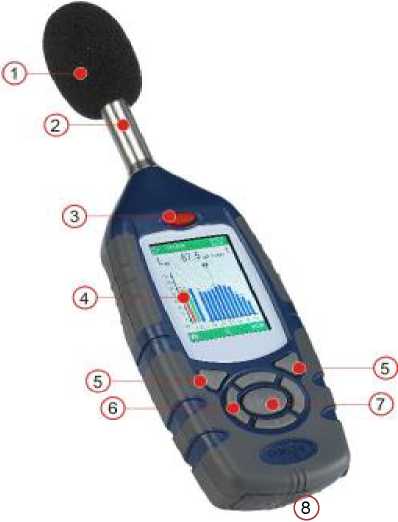

1 - Противоветровая защита, 2 - Встроенный предусилитель, 3 - Кнопка ВКЛ./ВЫКЛ., 4 -Дисплей, 5 - Программные кнопки, 6 - Кнопки курсора навигации, 7 - Кнопка Запуск/Остановка (Run/Stop), 8 - Разъемы для подключения внешних устройств

Рисунок 1

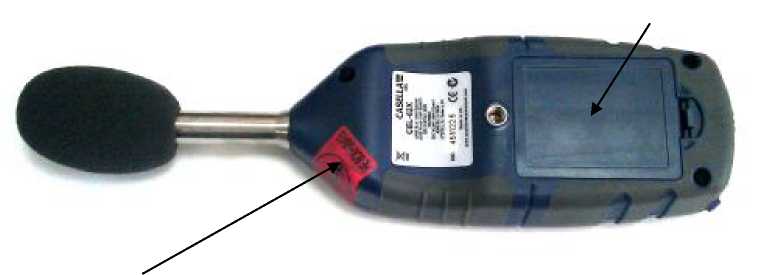

Место нанесения наклейки со знаком утверждения типа

Место пломбировки

Рисунок 2

Программное обеспечение (ПО)

Для управления режимами работы шумомеров и обработки измерительных сигналов применяется внутреннее (встроенное) программное обеспечение (ПО). ПО устанавливается при изготовлении шумомеров и не имеет возможности считывания и модификации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Значимой частью номера версии ПО являются первые три цифры. Остальные цифры в номере означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и т.п.) или устранениях незначительных программных дефектов.

Метрологически значимая часть ПО шумомеров и измеренные данные достаточно защищены путем записи бита защиты при программировании микропроцессора в процессе производства приборов, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики шумомеров приведены в таблице 2.

Таблица 2

Потребляемая мощность, Вт, не более	3,5	3,5		2,1
Габаритные размеры (длина/ширина/высота), мм, не более	212/72/31
Масса (с элементами питания), кг, не более	0,310			0,340
Рабочие условия эксплуатации (заявленные - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре 30 °С), %, не более - атмосферное давление, кПа			Другие Шумомеры 53184-13 SV102 Шумомеры цифровые двухканальные Компания "SVANTEK Sp. z.o.o.", ПОЛЬША Подробнее 58308-14 SVAN 979 Шумомеры, виброметры, анализаторы спектра цифровые Фирма "SVANTEK Sp.z o.o.", ПОЛЬША Шумомеры, виброметры, анализаторы спектра цифровые SVAN 979 (далее - приборы) предназначены для измерений уровня звукового давления и виброускорения, а также анализа звукового давления и вибрации в 1/1, 1/3, 1/6 и 1/12 октавных полосах частот. Подробнее 59300-14 Алгоритм-111 Шумомеры, анализаторы спектра цифровые портативные Фирма "SVANTEK Sp.z o.o.", ПОЛЬША Шумомеры, анализаторы спектра цифровые портативные Алгоритм-111 (далее - шумомеры) предназначены для измерений уровня звука и анализа сигналов звукового давления в 1/1 и 1/3 октавных полосах частот. Подробнее 59301-14 Алгоритм-05 Шумомеры, виброметры, анализаторы спектра цифровые Фирма "SVANTEK Sp.z o.o.", ПОЛЬША Шумомеры, виброметры, анализаторы спектра цифровые Алгоритм-05 (далее - приборы) предназначены для измерений уровня звукового давления и виброускорения, а также анализа звукового давления и вибрации в 1/1 и 1/3 октавных полосах частот. Подробнее 5931-77 ШМ-1 Шумомеры Экспериментальное предприятие НПО "Полимерстройматериалы", пос. Тучково; Завод "Виброприбор", г. Таганрог Разрешен серийный выпуск до 01.12.1989 г. Подробнее Все Шумомеры
